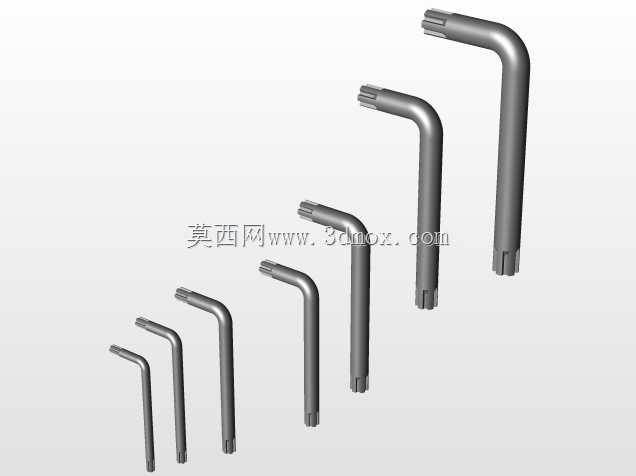

成套L型内六角扳手组三维结构设计

　　在设备装配、机械维修、工装调试的各类现场场景里，内六角扳手是接触频次最高的手动拆装工具之一，这套成组设计的L型内六角扳手，覆盖了从小规格微型紧固件到大规格高强度螺栓的全尺寸适配需求，能够满足不同工况下的内六角螺钉拆装作业。从实际使用场景来看，小规格扳手多用于精密仪器、电子设备内部的小扭矩螺钉拆装，比如传感器安装固定、小型气动元件的锁紧作业，操作时需要扳手具备足够的刚性同时避免过硬导致的螺钉槽口崩损；大规格扳手则用于重型设备机架、机床护板、大型工装夹具的大扭矩螺栓拆装，长力臂的设计能够让操作人员施加足够的锁紧力矩，不需要额外加接延长杆就能达到常规的螺栓预紧力要求。

　　这套扳手组采用经典的L型结构设计，短边作为施力端用于快速拧动或者大扭矩锁紧，长边作为工作端可以深入到沉孔、狭窄安装空间内接触螺钉头，长短边的长度比例经过实际作业验证，既保证了足够的力臂长度来降低操作力度，也避免了过长导致的空间干涉问题。每一支扳手的六角工作端都做了精准的尺寸公差控制，和标准内六角螺钉的槽口配合间隙控制在合理范围内，既不会因为间隙过大导致拧动时打滑磨圆槽口，也不会因为间隙过小出现卡滞、无法插入螺钉头的问题。扳手的折弯处做了圆弧过渡处理，避免应力集中导致的折弯处断裂问题，这也是手动工具设计里很关键的细节，很多劣质扳手在施加较大扭矩时容易从折弯位置断裂，就是因为过渡圆角处理不到位，应力集中超出了材料的屈服强度。

　　从建模的设计思路来看，首先是确定每一支扳手对应的内六角对边尺寸，按照标准件的尺寸序列排布，从最小的1.5mm规格到最大的10mm规格依次递增，每一个规格的长度、杆径都和对应的扭矩需求匹配，小规格扳手的杆径更细、整体长度更短，避免扭矩过大拧断小螺钉；大规格扳手的杆径更粗、整体长度更长，能够承受更大的锁紧力矩。建模过程中先绘制六角截面，通过拉伸得到直杆段，再通过折弯特征生成L型结构，之后对所有棱边做倒圆角处理，既去除加工毛刺，也提升握持的手感，工作端的头部做了轻微的倒角引导，方便快速对准插入内六角螺钉的槽口，不需要反复调整角度就能顺利对位，这在狭窄空间作业时能够大幅提升操作效率。

　　考虑到实际使用中的安装边界问题，这套扳手的长边工作端长度设计参考了常见的沉孔深度、设备内部的操作空间尺寸，能够适配绝大多数标准内六角螺钉的安装深度，不会出现扳手长度不够无法接触到槽口的问题；短边的长度设计兼顾了手指握持的空间，即使戴劳保手套操作也能顺利捏住短边施加扭矩，不会因为短边过短导致捏持打滑。扳手的整体外形没有多余的突出结构，能够顺利伸入设备的缝隙、凹槽内部作业，不会被周边的零部件卡住。从材料应用的角度，这类扳手一般采用铬钒钢或者S2合金钢制作，建模时也预留了后续热处理、表面处理的结构余量，六角工作端的表面硬度能够达到HRC55以上，保证长期使用不会出现磨损、变形，杆身部分则保持合适的韧性，避免承受冲击载荷时断裂。

　　在日常的设备维护场景里，这类成套扳手一般会配套工具架或者工具盒存放，每一个规格对应独立的存放位置，取用的时候能够快速找到需要的尺寸，不会因为规格混乱耽误维修时间。建模时也考虑了成组摆放的排布逻辑，按照尺寸从小到大依次排列，和实际工具架的存放位置一一对应，方便后续做工具存放场景的装配设计。和单支的内六角扳手相比，成组设计的优势在于能够覆盖全场景的拆装需求，不需要单独采购不同规格的零散扳手，不管是实验室里的精密仪器调试，还是生产车间的设备大修，都能找到适配的规格。在做设备的装配工艺设计时，也可以直接调用这套模型来模拟工具的操作空间，验证设备安装时是否有足够的扳手操作位置，提前发现结构干涉问题，避免实际装配时才发现螺钉位置设计不合理、扳手无法伸入的问题，这也是三维工具模型在结构设计阶段的实际价值——不需要制作实物样机，就能在虚拟环境里验证装配工艺的可行性，减少后续的设计变更成本。
