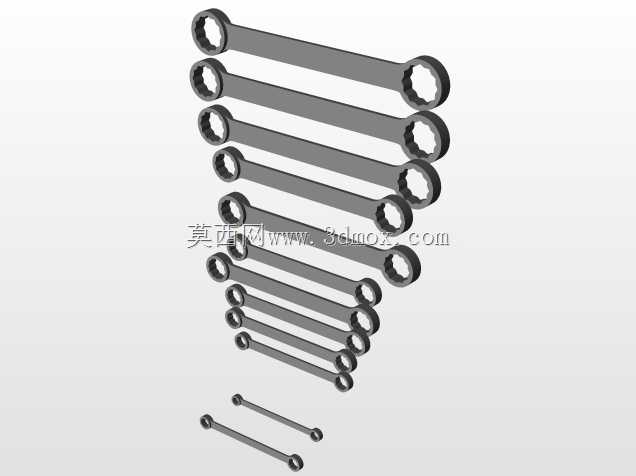

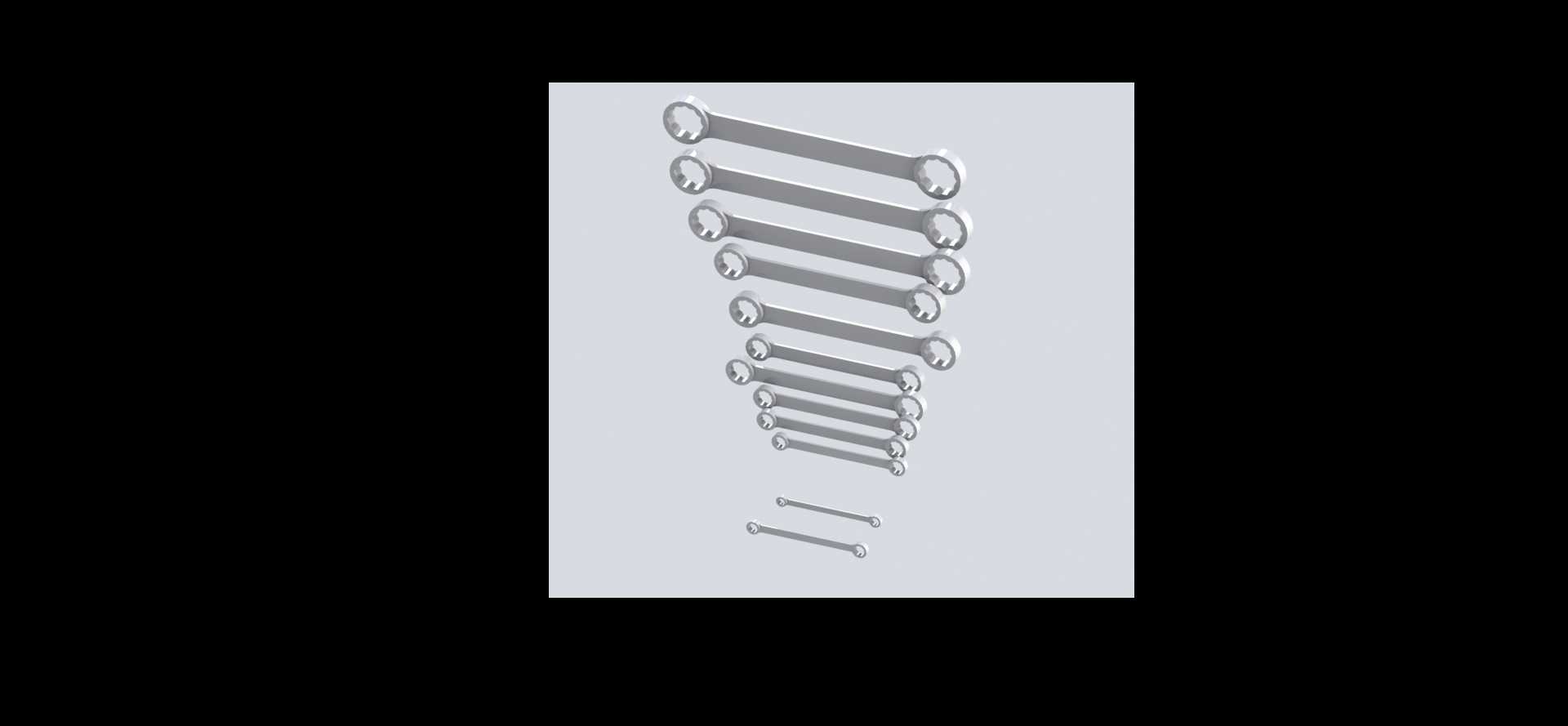

成套双头梅花扳手组三维数模

　　这套双头梅花扳手组的数模，是面向设备维保、装配工位的常用手动工具建模成果，建模过程中完全参照实物的受力逻辑与操作边界做了细节还原，没有做过度的外观美化，所有结构都贴合实际生产使用的真实形态。在各类机械装配、设备检修、产线运维场景里，这类成套梅花扳手是工位工具柜的标配，不同规格对应不同公称直径的六角头螺栓、螺母，双头设计能减少工位上工具的摆放数量，作业时不用频繁更换整把工具，翻转扳手就能适配相邻两个规格的紧固件，在狭小的设备安装空间里，梅花头的环形结构能完全包裹紧固件的六个受力面，相比开口扳手不容易打滑，对紧固件棱角的损伤更小，也能施加更大的拧紧力矩，适合有预紧力要求的螺栓紧固作业。建模时最先确定的是各规格扳手的开口尺寸序列，

　　覆盖了从微型精密设备装配用到的小规格紧固件，到通用机械设备安装常用的中等规格螺栓，每一个规格的梅花头都做了12角的内齿结构，这种结构能让扳手在套入紧固件时以30度为最小转角调整卡位，在管路旁、设备框架内部这类扳手转动角度受限的空间里，不用完全拔出扳手重新对位，小幅度转动就能重新卡合，大幅提升狭窄空间的作业效率。扳手的杆身部分没有做等截面的直杆设计，而是根据对应规格的受力上限调整了杆身的截面厚度与宽度，小规格扳手的杆身更细更窄，适配小紧固件的小力矩操作，避免用力过大拧断螺栓或者滑牙，大规格扳手的杆身做了加宽加厚处理，能承受大规格螺栓紧固时的较大力矩，不会因为施力过大出现杆身弯曲变形，同时杆身整体做了符合人手握持的弧度处理，

　　长时间握持施力时不会硌手，也能让施力方向更贴合螺栓的轴线，减少偏载带来的紧固件损伤。扳手的头部和杆身的过渡位置做了圆弧过渡结构，没有尖锐的直角，一方面是避免热处理时的应力集中，提升工具整体的结构强度，另一方面也能防止作业时尖锐边角刮伤工件表面或者划伤操作人员。整套扳手的外形尺寸按照实际工具的收纳逻辑做了排布，长度随规格增大依次递增，收纳时可以按照大小顺序整齐排列在工具架或者工具盒内，不会出现尺寸干涉，每把扳手的重心都落在杆身的中后段，握持时手感更稳，施加力矩时更容易控制力度。建模过程中对梅花头的配合间隙也做了还原，内齿和标准六角紧固件之间预留了合理的活动间隙，既不会因为间隙过大导致打滑，

　　也不会因为间隙过小导致紧固件公差稍大就无法套入，完全适配工业级紧固件的公差范围。在设备装配工位的工具选型中，这类成套扳手可以覆盖单台通用设备80%以上的外六角紧固件拆装需求，不需要额外搭配多把零散扳手，能减少工位工具的管理成本，也能避免作业时因为找不到对应规格工具耽误装配进度。在设备维保场景中，这类扳手的环形头部能在紧固件有轻微锈蚀、棱角有轻微磨损的情况下依然保持可靠卡合，不会像开口扳手那样容易从紧固件上滑脱，适合老旧设备的检修拆解作业。建模时所有的棱边都做了符合实际加工工艺的倒角处理，没有建模过程中常见的尖锐零厚度边，数模可以直接用于工具收纳方案的布局设计、工位工具配置的可视化模拟，也能作为虚拟装配培训中的工具模型使用，还原真实的作业操作流程。
