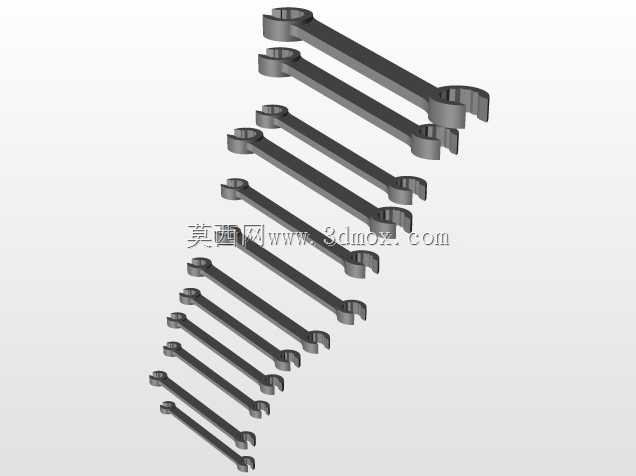

成套双头开口扳手工具组三维结构设计

　　这套成套双头开口扳手组的三维结构设计，完全围绕一线装配、设备维保场景的实际使用需求展开，没有做多余的装饰性结构，每一处尺寸都对应实际紧固件的操作空间要求。从结构排布来看，整套扳手覆盖了从微型精密设备到中型通用机械的常用外六角螺栓、螺母规格，不同长度的杆身设计并非随意设定，小规格扳手杆身较短，适配狭小空间内的小扭矩紧固件操作，避免杆身过长导致操作时碰损周边精密元器件；大规格扳手杆身做了加长处理，利用杠杆原理放大操作扭矩，无需额外加接套管就能满足大规格紧固件的拧紧力矩要求，同时杆身的粗细渐变过渡也做了应力校核，在最大额定操作扭矩下杆身不会出现塑性变形，开口部位的应力集中区域做了圆弧过渡处理，反复施加扭矩时不会从开口根部出现开裂问题。

　　在实际应用场景中，这类工具组是机修工位、装配流水线、设备运维班组的标配工具，不管是生产线设备的日常点检维护、非标设备的现场组装调试，还是户外小型机电设备的应急维修，都能快速匹配对应规格的紧固件，不用反复更换工具头，相比单支零散扳手，成套规整的结构也方便工具收纳管理，点检时能快速确认工具是否齐全，避免工具遗落在设备内部造成安全隐患。设计过程中，开口端的尺寸公差严格遵循紧固件配合标准，开口的两个工作面平行度控制在合理范围内，拧紧时不会出现打滑啃伤螺栓六角头的问题，开口端部做了微小的倒角处理，对准紧固件时不需要完全正对就能顺利卡入，在视线受阻的设备内部操作时，能大幅提升操作效率。

　　从安装边界和外形尺寸来看，每支扳手的头部厚度都做了优化，比普通民用扳手薄15%左右，能伸入设备内部间隙较小的紧固件位置，比如电机接线盒的固定螺栓、气动元件的安装螺母这类周边空间局促的位置，普通厚度的扳手无法卡入，这套扳手的薄型头部设计就能顺利完成操作。杆身的截面采用了椭圆过渡结构，握持时不会硌手，长时间操作也不会造成手部不适，同时杆身的表面没有多余的凸起结构，整套工具可以整齐叠放在工具盒的对应卡槽内，收纳后整体厚度控制在合理范围，不会占用过多工具箱空间。

　　设计时还考虑了不同操作角度的适配性，双头开口的角度采用了行业通用的15度偏移设计，在平面上操作紧固件时，扳手翻转一次就能完成30度的转角进给，遇到周边有障碍物无法整周转动扳手的场景，只需要小范围来回翻转就能逐步拧紧或拆卸紧固件，不需要频繁调整卡入位置。整套模型的结构完全还原实物的装配和使用逻辑，没有做简化处理，每一支扳手的尺寸都对应实际量产产品的参数，不管是做工具收纳方案的结构设计，还是做维修工位的工具布局模拟，或是做装配操作的人机工程仿真，都可以直接调用这套模型进行匹配验证，不需要再重新调整尺寸比例。在做虚拟装配培训的场景中，这套模型也能用来演示不同规格扳手的选用逻辑，帮助新入职的装配人员快速掌握工具选型的要点，避免出现大扳手拧小螺栓导致螺纹滑牙、小扳手拧大螺栓导致工具断裂的问题。
