长条形传感检测橡胶带结构设计

　　在自动化产线的物料输送、位置检测、张力反馈场景中，这类集成传感功能的长条形橡胶带是不少检测工位的核心配套构件，和普通输送橡胶带不同，它并非单纯承担物料承载输送功能，而是要在带体运行过程中同步完成位置信号采集、物料到位触发、张力波动反馈等检测动作，很多电子组装、包装分拣、精密检测工位的触发信号源，都依托这类带传感结构的橡胶带实现信号传递。从实际使用场景来看，这类橡胶带常安装在窄幅输送工位的侧边检测位，或是平行于输送方向布置在物料通道的侧方，当物料沿输送方向移动时，带体表面的接触点位会和物料边缘产生轻接触，带体内嵌的传感单元会将接触产生的形变、位移信号转化为电信号传递给设备控制系统，相比传统的光电式对射传感器，

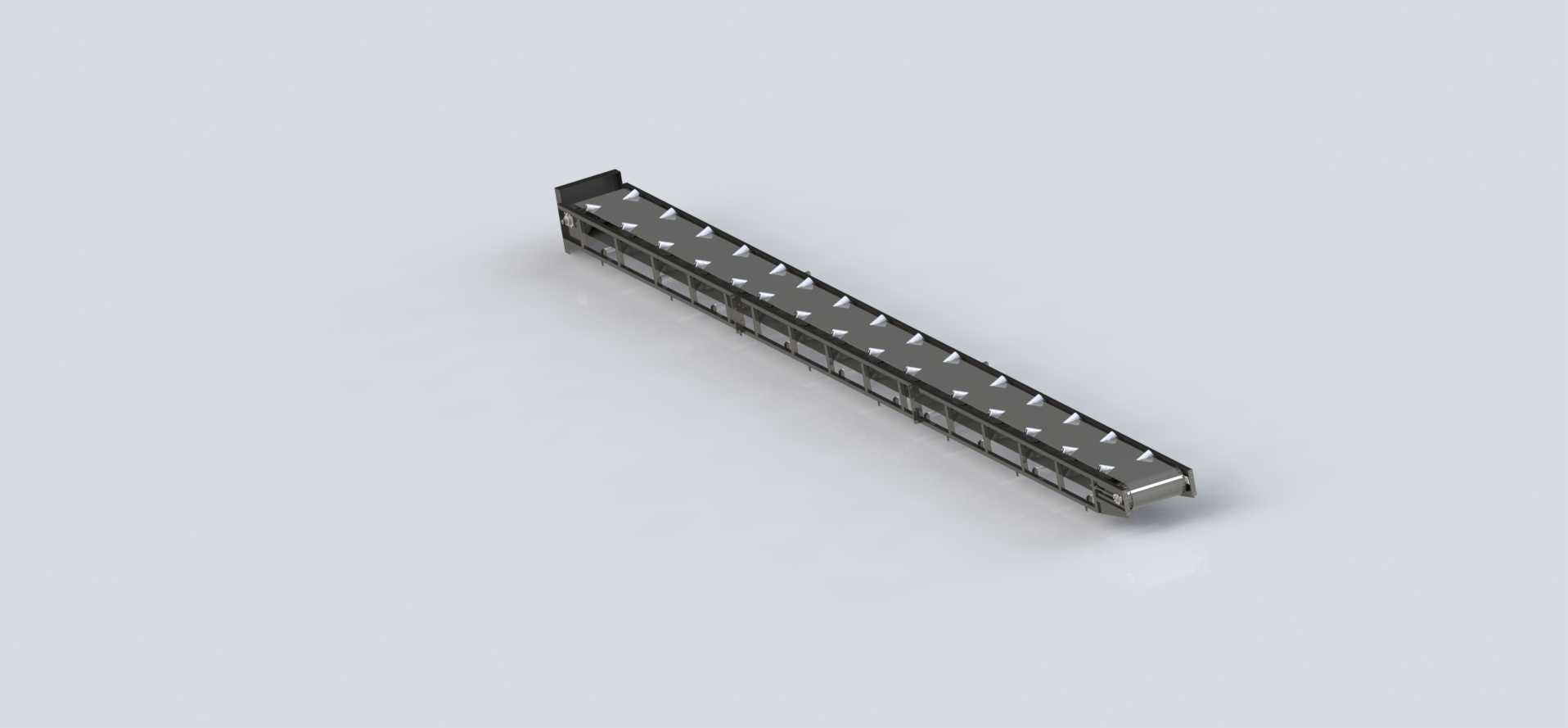

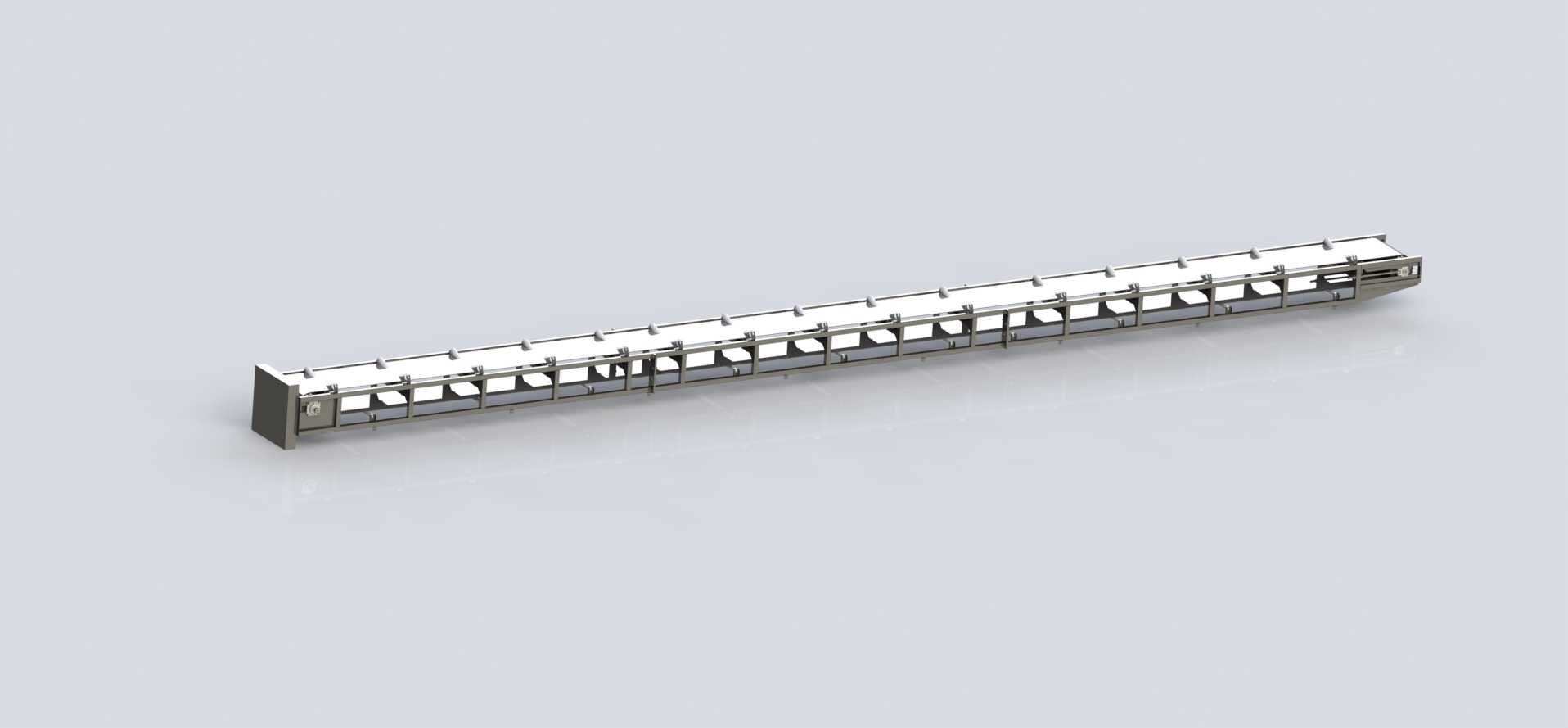

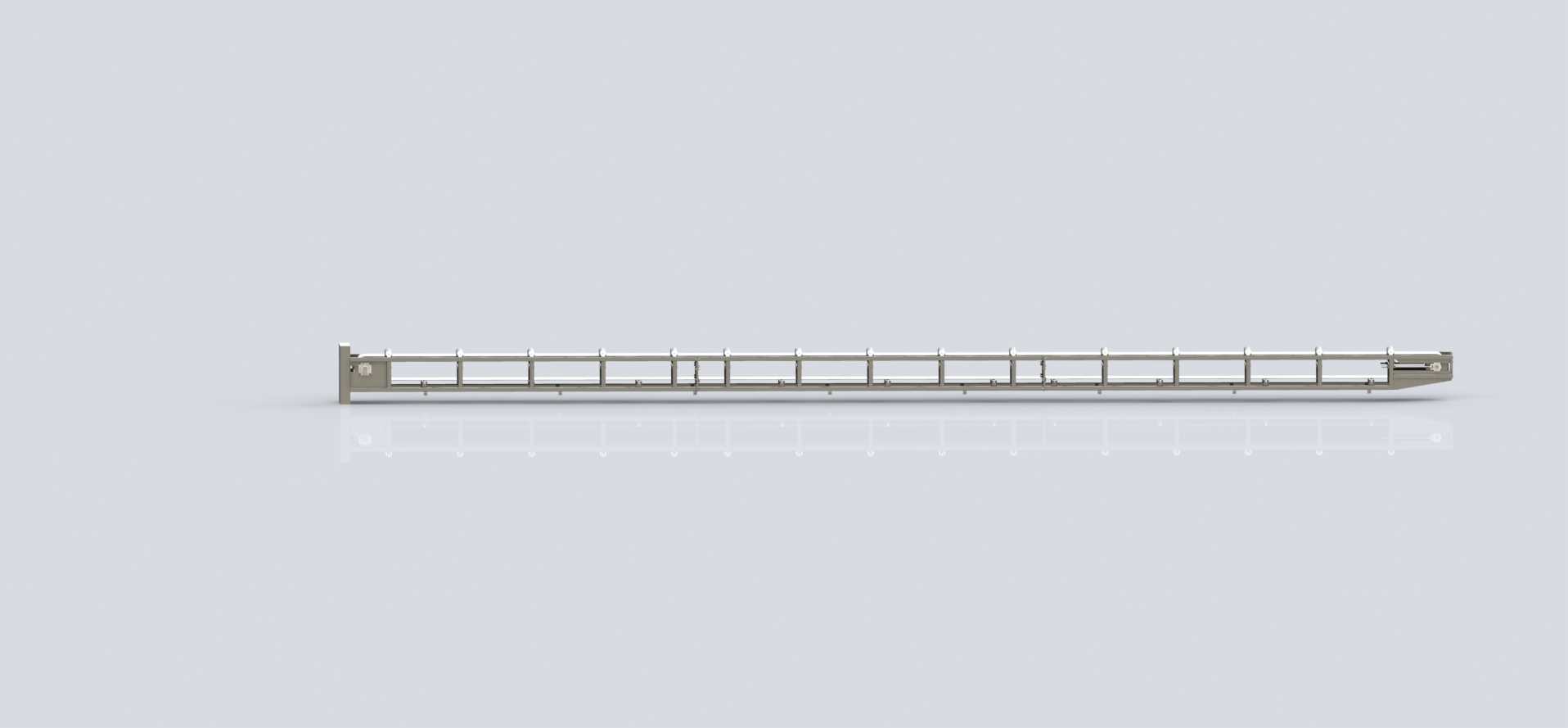

　　这类接触式橡胶带传感结构不会受粉尘、透明物料、光线干扰的影响，在粉尘较大的包装车间、有透明薄膜物料的锂电生产工位、需要检测轻薄物料到位的印刷工位，都能保持稳定的检测精度，不会出现光电传感器常见的漏检、误触发问题。从结构设计思路来看，这款长条形橡胶带采用了分段式骨架内嵌的结构，外部橡胶层选用耐磨、抗老化的丁腈橡胶材质，邵氏硬度控制在65度左右，既保证接触物料时有足够的形变缓冲空间，不会刮伤物料表面，又能在长期往复运行中保持尺寸稳定性，不会因为反复挤压产生永久形变导致检测精度漂移。带体内部沿长度方向等距布置了金属支撑骨架，每段骨架之间预留了0.8mm的活动间隙，保证带体在小半径转弯、张紧调节时有足够的形变余量，不会因为刚性过大出现带体断裂、骨架脱出的问题。带体两端设计了快装式连接端，一端是带定位卡槽的固定端，安装时可以直接卡入设备机架的定位槽内，不需要额外打孔固定，另一端是张紧调节端，集成了微调螺栓结构，安装时可以通过旋转螺栓调整带体的张紧度，张紧力控制在12N到18N之间即可，既不会因为张紧力过大导致带体运行阻力增大、磨损加快，也不会因为张紧力不足出现带体松弛、检测信号滞后的问题。从外形尺寸与安装边界来看，这款橡胶带整体为细长条结构，截面尺寸为12mm×8mm，总长度可以根据不同工位的检测长度需求做适配，常规标准长度为600mm，安装时需要预留的安装空间宽度不小于20mm，高度方向预留15mm的安装空间即可，

　　固定端的安装孔位间距为40mm，张紧端的调节行程为15mm，能够适配不同机架的安装公差，不需要对原有设备机架做大规模改造就能直接替换安装。在功能特性上，这款橡胶带的传感触发灵敏度可以通过调整内嵌传感单元的预压量来适配不同的检测需求，检测轻薄的纸质、薄膜类物料时，可以调小预压量，保证轻微接触就能触发信号，检测较重的金属、塑料工件时，可以适当增大预压量，避免物料碰撞导致带体过度形变产生误信号。带体表面做了哑光磨砂处理，不会因为长期和物料摩擦产生静电积累，在对静电敏感的电子元器件生产工位使用时，不会因为静电放电击伤元器件，也不会因为静电吸附粉尘导致带体表面摩擦力变化，影响运行稳定性。实际装配调试时，需要注意带体的安装平面度误差控制在0.

　　2mm以内，避免带体运行过程中出现局部受力过大的问题，同时带体的运行方向要和骨架的分段间隙方向保持平行，不能反向安装，否则会导致骨架卡滞、带体无法正常形变，影响检测信号的准确性。日常维护时只需要定期用无水乙醇擦拭带体表面的污渍，不需要额外涂抹润滑油，因为橡胶材质和润滑油接触后会产生溶胀现象，缩短带体的使用寿命，一般在正常工况下，这类橡胶带的使用寿命可以达到12000小时以上，能够满足大部分自动化产线的长期连续运行需求。不少设备改造项目中，会用这类传感橡胶带替换原有的光电检测开关，解决特殊工况下的检测稳定性问题，尤其是在物料颜色差异大、存在透明材质、现场光照条件复杂的工位，这类接触式检测结构的可靠性远高于非接触式的光电检测方案，而且安装调试更简单，不需要复杂的对光调整，只需要固定好两端、调整好张紧度就能投入使用，对现场调试人员的技术要求更低，能够大幅缩短设备的调试周期。
