带输送机构的在线金属异物检测设备

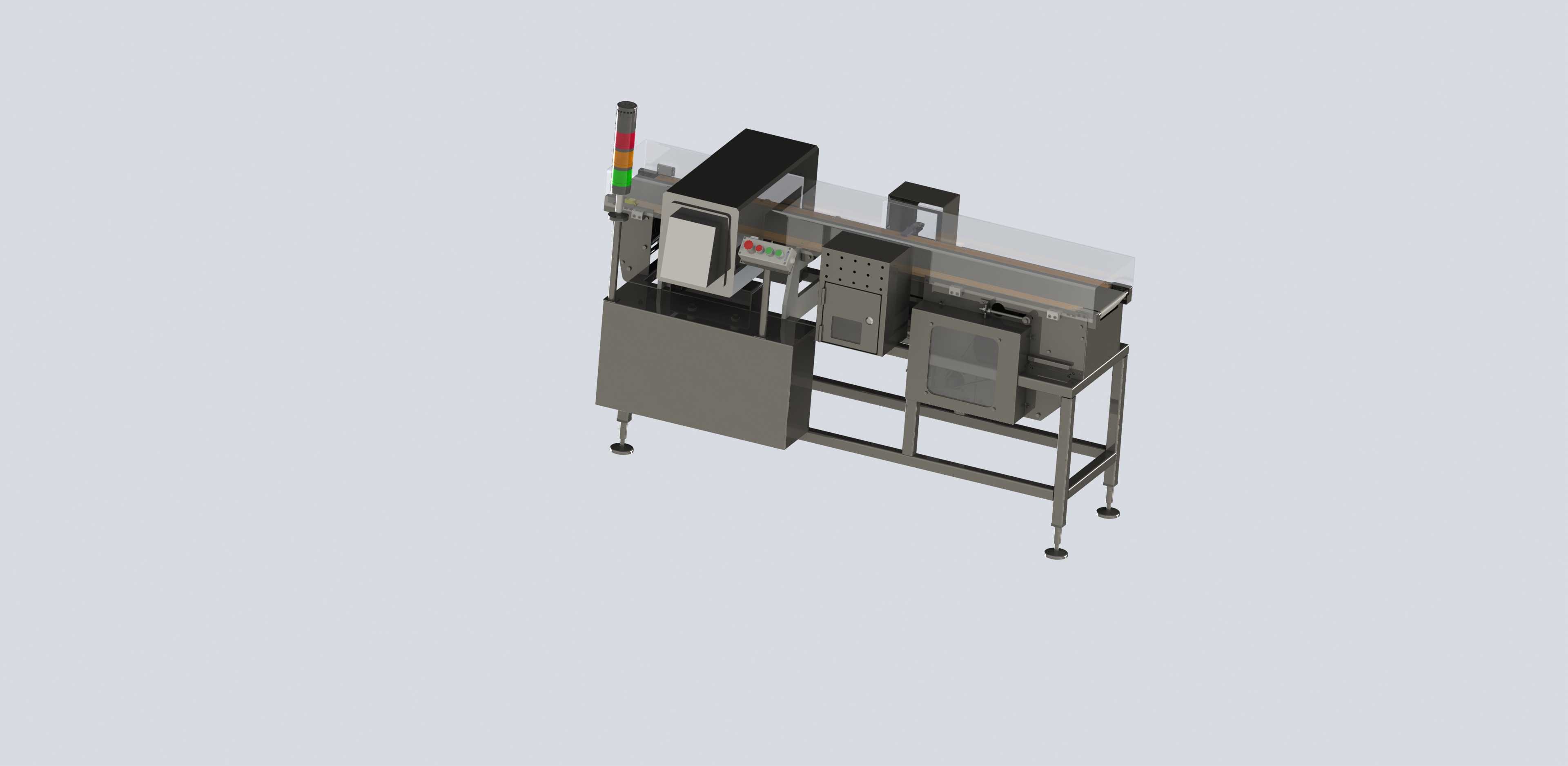

　　这款在线式金属检测设备，核心应用场景集中在食品加工、日化包装、医药生产等连续化流水线的末端质检环节，直接对接前段的包装、灌装工位，在产品完成封装后、装箱入库前完成全批次的金属异物筛查，避免混有金属碎屑、断针、设备磨损掉落金属件的产品流入市场，满足食药行业的合规质检要求，也能在汽配、电子元器件的包装工序中，排查混入的金属加工残屑，避免后续装配环节出现异物卡滞、电路短路等问题。设备整体采用机架式落地结构，主体框架采用304不锈钢方管焊接成型，底部配置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，调整行程范围在0-50mm之间，适配多数生产车间的地面安装条件，整体设备的安装宽度预留两侧各300mm的操作维护空间，

　　输送面高度可对接常规高度在750mm-850mm区间的生产输送线，无需额外做高度转接结构。从功能设计逻辑来看，设备的检测探头采用贯穿式通道结构，输送皮带直接从检测通道中心穿过，通道内部做了防干扰屏蔽层处理，避免周边车间的电机、变频设备产生的电磁信号干扰检测精度，检测灵敏度可根据被测产品的材质、体积做参数调整，针对铁磁性金属的检测精度可达到φ0.8mm，非铁磁性的不锈钢、铜等金属检测精度可达到φ1.5mm，检测到金属异物时，设备顶部的三色警示灯会立刻触发红灯闪烁并伴随蜂鸣报警，同时可联动后端的剔除机构将不合格品从输送线推出，本次呈现的结构中预留了剔除机构的安装接口，可根据现场产线的布局需求选配推杆式、翻板式或者气吹式的剔除组件。输送段的设计采用食品级PU皮带，皮带两侧做了挡边结构，避免输送过程中产品滑落，驱动电机采用调速减速电机，输送速度可在10m/min-40m/min区间无级调整，匹配不同产线的节拍要求，皮带下方的托板采用高密度耐磨聚乙烯材质，减少皮带运行的磨损，同时避免金属托板对检测信号产生干扰。设备的控制箱体集成在机架侧方，操作面板朝向操作人员的巡检通道，面板上设置了参数调整按键、显示屏以及启停按钮，日常操作无需打开电控箱门，箱体防护等级达到IP65，可适应车间日常的冲洗清洁需求，符合食品、医药生产车间的卫生管理要求。在结构设计的细节上，检测探头的安装位置做了可微调的滑轨结构，可根据不同高度的被测产品调整探头的安装高度，

　　最大可通过产品高度为200mm，宽度为300mm，适配多数盒装、袋装、瓶装的包装产品；机架的所有焊接位置都做了圆弧打磨处理，没有卫生死角，避免积尘积料，满足食品生产设备的卫生设计规范；三色警示灯采用快插式安装结构，损坏时可直接插拔更换，无需拆解线路，降低日常维护的难度。设备的电气布线全部走机架内部的穿线孔，外部没有明露的线缆，既避免生产过程中物料剐蹭线缆造成损坏，也让设备整体外观更整洁，线缆的进出口都做了密封胶圈处理，防止清洁时水液渗入线管造成电路短路。从安装边界来看，设备整体长度约1600mm，宽度约700mm，高度约1500mm（含警示灯），设备自重约180kg，地面安装时无需做特殊的地基处理，普通的水泥地面即可满足承重要求，

　　进线电源采用220V单相交流电，功率约0.5kw，普通车间的市电接口即可满足供电需求，不需要单独配置工业三相电源，降低了现场安装的配电要求。在实际产线适配时，设备的进料端和出料端都预留了标准的输送线对接接口，可直接和客户现有的皮带输送线、滚筒线做硬连接，不需要额外做转接机架，对接时只需要调整两端的输送面高度差在±2mm以内，即可保证产品平稳过渡，不会出现卡料、倒料的问题。针对不同行业的特殊需求，设备的接触物料部分全部采用符合食品接触标准的材质，可直接接触裸露的食品物料，不需要额外加装防护套，检测参数可存储100组以上的产品配方，切换生产产品时只需要调用对应的配方参数即可，不需要重新调试灵敏度，减少换产的调整时间。
