带输送机构的在线金属检测设备结构

　　在食品加工、日化包装、医药生产这类对异物管控要求极高的连续产线场景中，这类集成输送功能的金属检测设备是产线质控环节的核心节点，不同于手持探测类设备，它需要适配连续化生产的节拍，在物料匀速通过检测通道的过程中完成无接触的金属异物筛查，避免混有金属碎屑、断针、设备磨损掉落金属件的产品流入下道工序或终端市场。从结构设计逻辑来看，这套设备采用分体式机架承载方案，底部采用方管焊接的框架式支撑结构，搭配可调式脚杯，既可以抵消车间地面的不平整误差，也能根据前后对接产线的高度差调整整机安装高度，保证输送面与上下游设备的平齐度，避免物料输送过程中出现卡滞、滑落问题。检测探头部分采用屏蔽式壳体设计，将信号发射与接收模块封闭在金属壳体内，

　　减少车间内其他电机、变频设备的电磁干扰，保证检测精度的稳定性，探头通道的尺寸根据常规输送物料的包络尺寸预留足够余量，避免正常物料通过时触碰探头内壁造成误触发。输送段采用皮带式输送结构，皮带选用非金属、无金属骨架的食品级材质，避免自身材质干扰检测信号，输送驱动电机布置在机架侧下方，通过同步带带动滚筒转动，输送速度可根据产线节拍在常规范围内调整，适配不同产能的产线对接需求。设备侧方集成了操作控制盒，带急停按钮与状态指示灯，三色塔灯布置在探头上方的醒目位置，可通过不同颜色灯光直观反馈设备运行、检测报警、故障三类状态，现场操作人员无需凑近操作屏就能快速掌握设备运行情况。检测到金属异物时，设备可通过内置的信号输出端口联动后续的剔除机构，

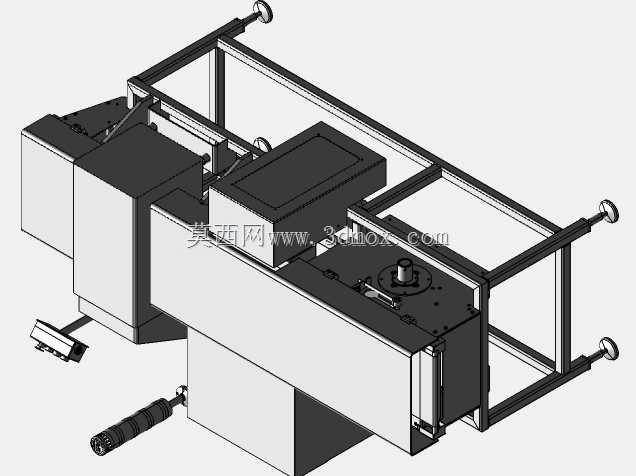

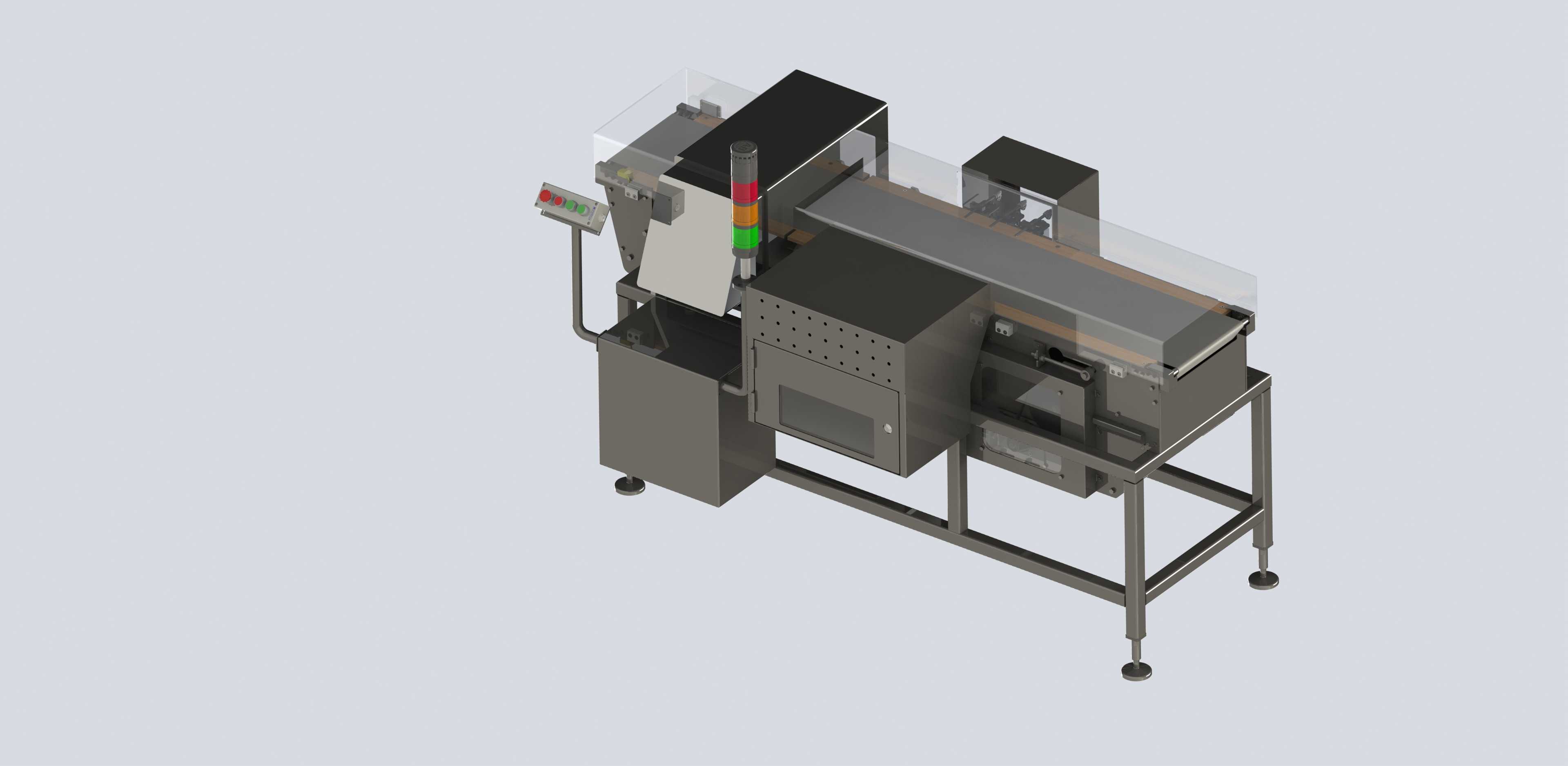

　　将不合格品从输送线分流，这套三维结构完整还原了设备的各部件装配关系，从机架的焊接结构、探头的安装定位、输送辊的张紧调节结构，到护罩、操作件的布置位置都做了精准还原，结构设计时充分考虑了日常维护的便利性，探头侧方的护板采用快拆式固定结构，无需专用工具即可拆卸，方便后期清理输送皮带下方的积尘、残留物料，也便于检修人员对内部电路、检测模块进行调试维护。安装边界方面，整机长度方向预留了前后对接段的安装空间，宽度方向考虑了侧方操作盒、电机的外伸尺寸，高度方向从脚杯底面到塔灯顶端的尺寸可根据实际选型调整，对接产线时只需保证输送面中心高度一致，固定好脚杯即可完成安装，无需额外做复杂的地基处理。这类设备的设计核心是在保证检测灵敏度的前提下，

　　尽可能降低对原有产线布局的改动，同时兼顾长期连续运行的稳定性，所有外露的结构件都做了圆角处理，避免清洁过程中积留卫生死角，符合食品、医药类生产车间的卫生管控要求，输送段的两侧设置了透明防护挡板，既可以防止物料从输送皮带侧边掉落，也不会遮挡操作人员观察物料输送状态的视线，挡板采用快拆式固定，清洁时可快速取下。
