倾斜上料计量包装输送一体机结构

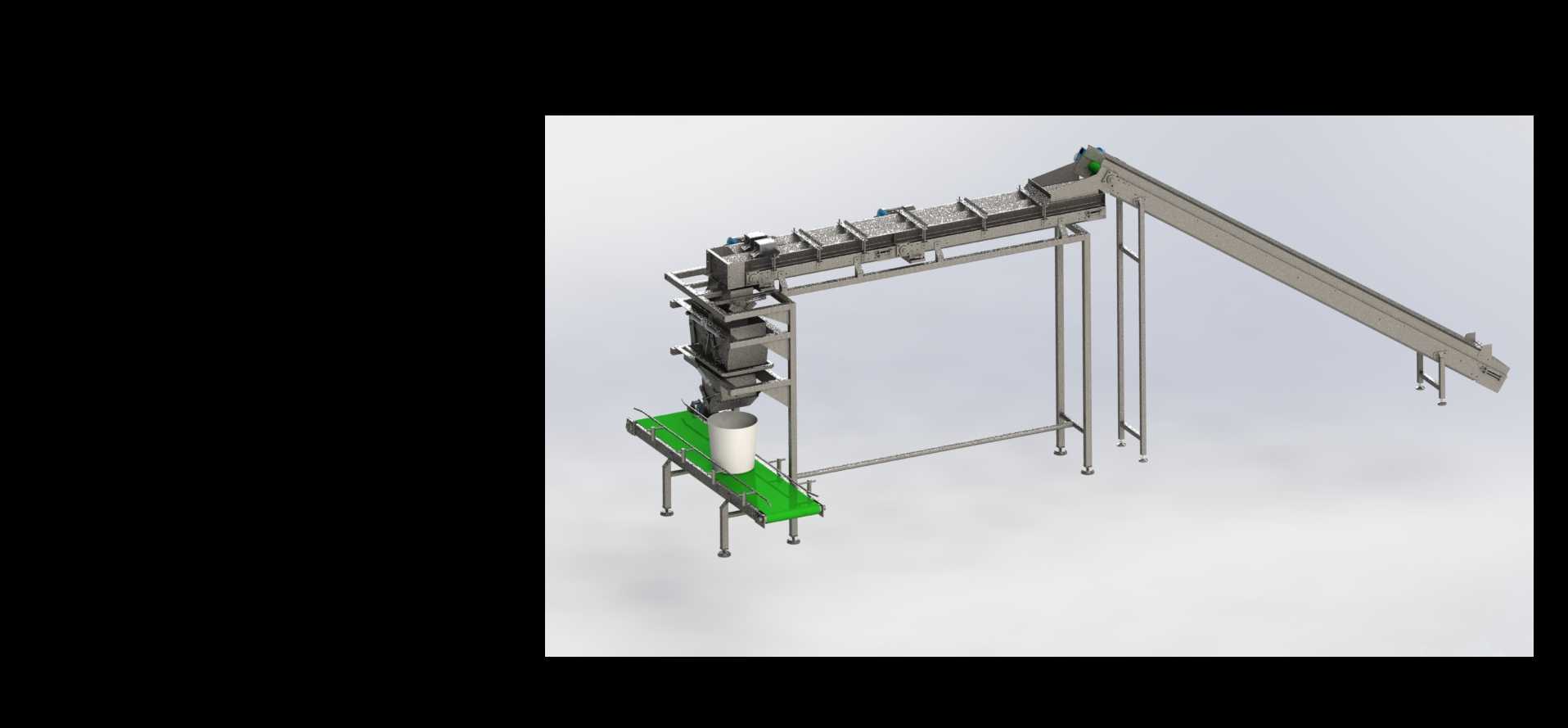

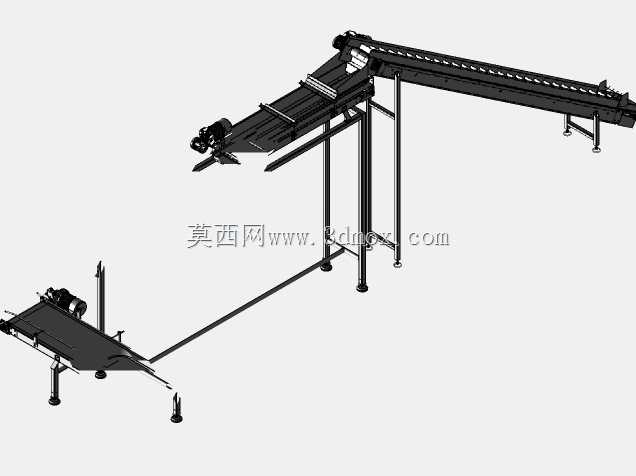

　　这套设备主要面向散状颗粒、粉体类物料的生产后端工序，常见于食品加工、农资生产、精细化工等行业的包装工段，用来衔接前段物料缓存与后段成品包装的工序断点，替代传统人工上料称重的作业模式，降低人工接触粉尘、颗粒物料带来的职业健康风险，同时稳定包装工序的给料精度，减少物料撒漏带来的生产损耗。从结构布局来看，设备采用斜向提升段搭配水平计量段的组合设计，斜向输送段的倾角设置避开了物料自然休止角的临界值，针对流动性一般的粉体、易结块的颗粒物料，输送面增设了横向挡料隔板，避免物料在提升过程中出现下滑回落的问题，提升段的尾部设置进料接料口，可直接对接前段工序的储料仓出料端，无需额外增设中转料斗，减少了物料中转过程中的残留与交叉污染风险。

　　水平段集成了称重计量模块，计量单元采用悬挂式安装结构，与主输送机架之间设置了减震缓冲垫，隔绝输送过程中机架振动对称重传感器的精度干扰，计量斗的下料口对应下方的包装工位，工位处设置了包装袋承接平台，平台高度适配常规人工套袋或者自动上袋机的作业高度，平台表面铺设防滑耐磨的高分子衬板，减少包装袋放置过程中的滑动偏移，同时避免金属材质平台与包装袋摩擦产生静电，适配有防爆要求的生产场景。设备的主支撑机架采用工业级矩形钢管焊接成型，焊接位置做了去应力处理，避免长期承重运行出现机架变形，所有支撑腿底部都配置了可调脚杯，可根据车间地面的平整度调整设备整体水平度，调整行程覆盖常规车间地面15mm以内的高度差，无需额外制作安装基础，

　　设备就位后仅需调整脚杯即可完成水平校准，缩短现场安装调试的周期。斜向提升段的两侧设置了可快拆的防护盖板，盖板与机架之间采用快拆卡扣连接，日常清理输送皮带残留物料、检修托辊组件时无需借助工具即可快速拆卸盖板，降低日常维护的操作难度；输送皮带采用食品级PU材质（针对食品行业场景）或者耐磨橡胶材质（针对工业物料场景），皮带边缘做了密封挡边，避免物料从皮带与机架的缝隙中撒漏。计量单元的给料结构采用快慢两级给料设计，快给料阶段完成90%左右的额定称重物料供给，达到预设阈值后自动切换为慢给料模式，通过小流量给料补足剩余重量，控制称重精度在额定量程的±0.2%区间内，适配不同规格包装袋的灌装要求，给料口位置设置了防尘软连接，对接包装袋口位置，

　　减少灌装过程中的粉尘外溢。设备的整体安装边界在设计阶段就做了紧凑化处理，斜向提升段的水平投影长度控制在6米以内，水平计量段的宽度控制在1.2米以内，整体高度可根据用户车间的层高做适配调整，常规配置下最高点距离地面3.2米，适配大部分标准工业厂房的安装空间要求，设备的动力单元全部布置在机架的侧方位置，预留了足够的检修操作空间，日常维护时无需拆解主体结构即可完成电机、传动辊的更换保养。在设计过程中，针对不同物料的特性差异，预留了多个可选配的结构接口，比如针对易吸潮结块的物料，可在提升段加装振动防堵装置，在计量斗内壁加装防粘衬板；针对流动性极好的颗粒物料，可在给料口加装截料闸门，避免停止给料后物料自流影响称重精度。整套设备的结构受力经过仿真校核，主支撑梁的承重冗余系数设置为2.5倍，可满足最大每小时12吨的物料输送计量产能需求，连续运行状态下的传动部件温升控制在35K以内，适配工业场景下两班倒或者三班倒的连续生产要求。
