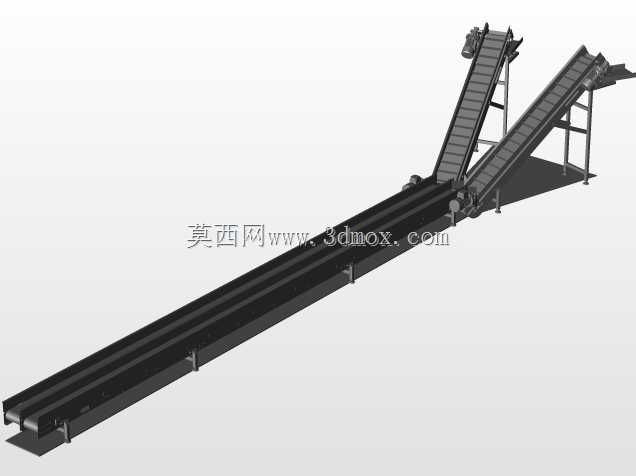

双段爬坡水平组合式物料输送结构

　　这套组合式输送结构在实际产线布局里，常被用在散料、包装件的跨工位转运场景，尤其是需要把低位来料抬升到指定高度后，再水平输送至下一处理工位的工况，比如食品加工线的原料从料仓出料后抬升到分拣台、五金加工线的冲压件从机床出料端抬升到质检工位、包装线的成品从封装工位抬升到码垛暂存区，都能看到这类结构的应用。不同于单一直线段或者单一爬坡段的输送机，这套结构把两段爬坡抬升段和长距离水平输送段整合为一体，省去了多台独立输送机对接时的转接落料差，能减少易碎物料在转接处的破损率，也能避免粉状、小颗粒散料在转接位置的撒漏问题，降低日常生产中的物料损耗与工位清理工作量。

　　从功能特性来看，两段爬坡段采用带挡边与防滑横纹的输送皮带，爬坡角度控制在物料不发生下滑的合理区间，针对不同粒径、摩擦系数的物料，挡边高度可以根据实际输送需求调整，避免爬坡过程中物料回退；水平段采用平皮带结构，输送面平整，运行速度稳定，能和后续的分拣、检测、包装工位的运行速度匹配，不会出现物料堆积或者间距不均的问题。机架整体采用不锈钢方管焊接成型，支腿位置配置可调高度的脚杯，安装时可以根据现场地面的平整度调整整体水平度，也能适配不同工位的进料、出料高度差，不需要额外制作转接机架。

　　设计思路上，这套结构优先考虑了产线布局的空间利用率，很多车间的进料端位置受场地限制，无法布置长距离的单一爬坡输送机，双段爬坡的结构可以在更小的水平投影距离内实现所需的抬升高度，把水平输送段延伸到目标工位上方，直接完成给料，不需要额外增加中转料斗或者转接设备。传动部分采用电机直连驱动辊的结构，减少了链传动带来的维护点，驱动辊表面做滚花处理，增大和皮带之间的摩擦力，避免重载启动时出现皮带打滑的问题；改向辊位置配置张紧调节机构，皮带运行一段时间出现松弛后，可以通过两侧的调节螺栓调整张紧度，不需要拆卸机架就能完成维护，降低日常运维的难度。

　　外形尺寸与安装边界方面，水平输送段的有效输送宽度可以根据实际输送的物料尺寸调整，常规适配300mm到800mm宽度的物料，水平段长度可以根据工位间距做模块化拼接，两段爬坡段的长度根据所需抬升高度确定，整体设备的安装宽度比输送带宽多出200mm左右，预留出两侧机架与护板的安装空间，安装时需要在进料端预留不小于1米的操作空间，方便日常清理与皮带更换，出料端的下方需要预留接料设备的安装位置，设备运行时的外轮廓不会超出机架两侧100mm范围，不会和周边的其他设备产生运动干涉。护板部分采用快拆式结构，日常检查皮带运行状态、清理散落物料时，不需要工具就能拆下侧护板，提升维护效率；爬坡段的两侧设置挡料边，和皮带挡边配合，完全避免物料从侧边撒落，水平段的两侧可以根据需求加装导向条，对输送过程中的物料进行限位，保证物料在输送面上的位置一致，方便后续工位的抓取、检测或者包装作业。
