金属管桁架式车架承载结构设计

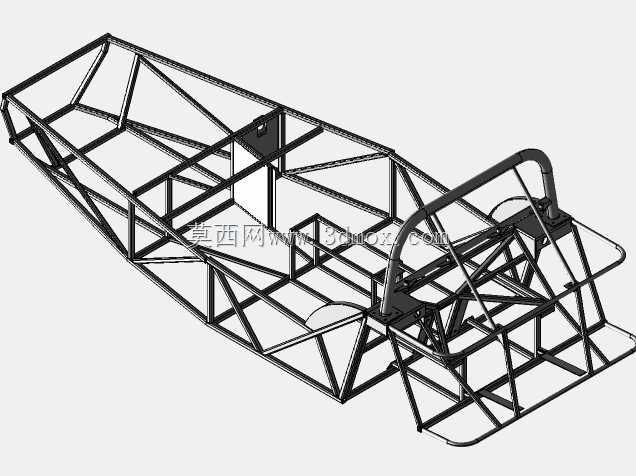

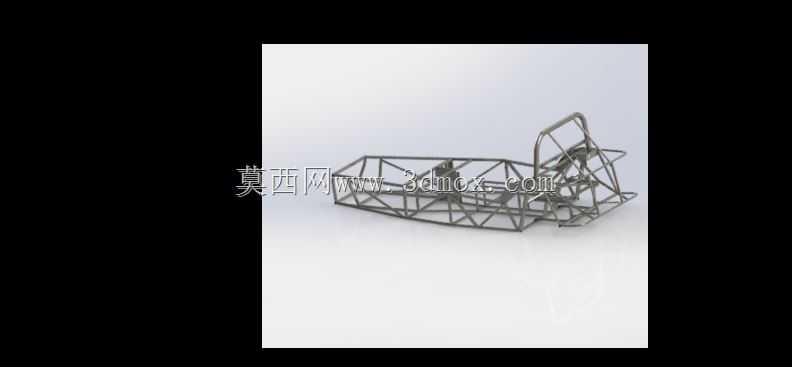

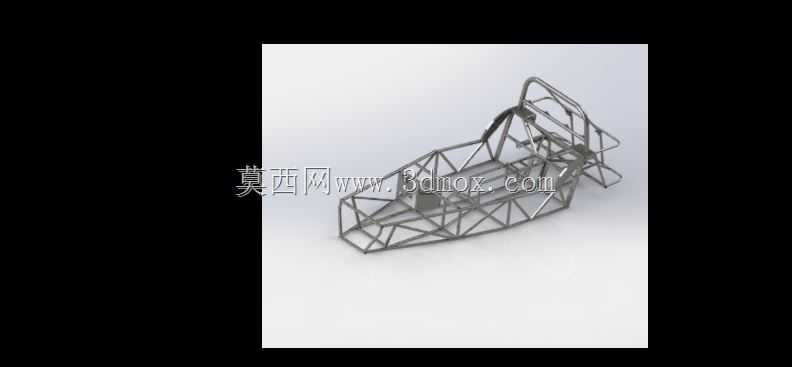

　　这套空间管架结构，核心是作为小型轮式载具的主承载基体，在小型越野载具、场地竞技小车、短途特种作业代步装备的开发场景中，这类桁架式车架是兼顾轻量化与结构强度的主流选型方向。不同于冲压焊接的一体式承载车身，管桁架结构完全依靠不同管径金属管材的空间排布，把行驶过程中产生的纵向冲击、侧向倾覆力矩、动力总成输出的扭转力矩，通过每一段管材的轴向拉压受力分散到整个框架上，没有多余的冗余板材，整体自重比同强度的冲压车架低三成以上，非常适合对载荷重量敏感的小型载具开发场景。

　　从实际使用的功能逻辑来看，这套框架预留了三个核心安装边界：前部的梯形收窄区域是转向机构与前悬安装位，管材排布特意做了三角加强结构，应对前轮遇到颠簸路面时传递上来的垂直冲击，避免前部结构出现应力集中开裂；中部的开阔空腔是动力单元、驾乘位的安装区域，底部的横向管材间距控制在适配常规动力电池组或者小型内燃机总成的安装尺寸，两侧的纵向主管作为主承力梁，贯穿前后安装区域，保证中部载荷能够顺畅传递到前后悬位置；后部的上翘框架结构是后悬、传动组件的安装位，上方延伸的管架是防滚结构的基础部分，在载具出现侧翻情况时，能够形成足够的安全生存空间，避免结构变形侵入驾乘区域。

　　设计思路上完全遵循空间桁架的受力最优原则，所有管材的连接节点都尽量布置在受力传递的路径上，没有出现悬空的悬臂段管材，每一段斜向支撑管都和相邻的主管形成稳定的三角结构，从根本上避免框架出现四边形失稳的问题。管材选型上，主承力梁采用壁厚稍大的圆形金属管，因为圆管在各个方向的抗扭截面系数一致，应对复杂路况下的多方向受力时不会出现某一方向强度短板；辅助支撑的斜管采用稍小直径的同材质管材，在不增加过多重量的前提下，把各个主承力梁连接成整体受力的网络。

　　安装边界的尺寸设计上，整体框架的宽度控制在常规小型载具的轮距适配范围内，两侧的管架外沿刚好作为车身覆盖件的安装基准，不需要额外设计复杂的覆盖件支架；底部的管材最低点预留了足够的离地间隙，匹配大行程越野悬架的跳动行程，不会在悬架压缩到极限时出现车架磕碰地面的问题；各个安装位的管材上都预留了标准的安装孔位，对应的孔位同轴度公差控制在机械装配的通用要求范围内，不需要后期二次加工就可以直接装配对应的悬架、动力、转向组件。

　　在实际的工程验证环节，这类管架结构的受力仿真可以直接通过梁单元完成计算，不需要做复杂的实体网格划分，能够快速调整不同位置的管材管径、壁厚参数，匹配不同载荷等级的使用需求；生产环节只需要通过管材切割、弯管、工装定位焊接就可以完成加工，不需要大型冲压模具，非常适合小批量定制化的载具开发场景，不管是场地竞技用车的定制改装，还是小型特种作业代步车的小批量生产，这类结构都能在成本、强度、重量三者之间找到最优的平衡。需要注意的是，所有管材的连接节点都要做满焊处理，焊接位置要做应力释放，避免长期受交变载荷出现焊缝开裂的问题，主承力梁的管材对接位置要做内衬加强处理，保证对接位置的强度不低于管材本身的强度。
