窄幅多工位同步输送线体结构设计

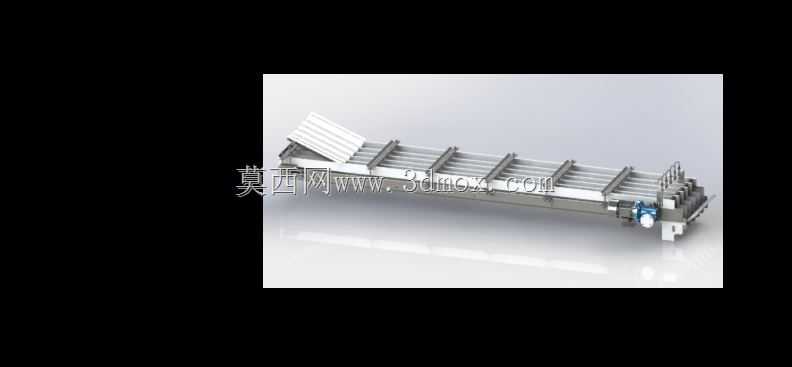

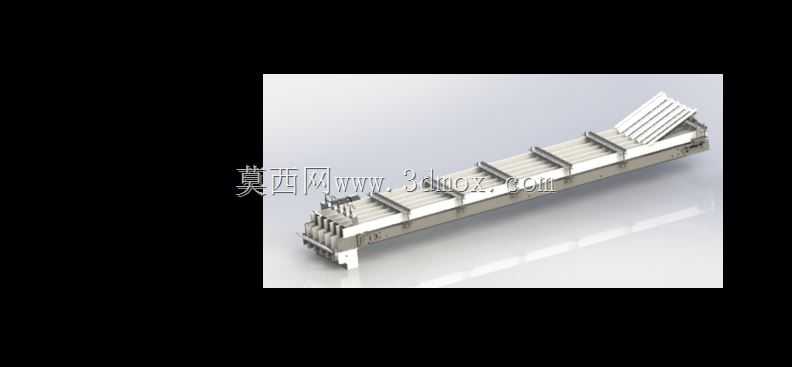

　　这款窄幅输送结构的设计初衷，是适配电子元器件组装、小型精密零件分拣、轻载工位间物料转序这类对空间占用要求严苛的生产场景，很多消费电子组装车间的线边工位间距不足1.2米，常规宽度的皮带输送机根本无法嵌入工位间隙，这款线体将主体框架宽度压缩至常规输送机的三分之二，在保证输送稳定性的前提下最大化节省车间占地空间。从实际使用场景来看，这类线体常布置在SMT产线下游、小件装配工位之间、检测设备进出料端，用来承载重量不超过5kg的工装板、料盘或者单个工件，输送速度可根据产线节拍在0.1m/s到0.6m/s之间调整，不会因为速度波动导致工件偏移掉落。线体的主体框架采用分段式铝型材拼接设计，每段标准长度为1米，可根据实际产线布局自由拼接延长，

　　不需要额外焊接加工，现场安装时只需要用配套的角件和螺栓紧固即可，单段线体的重量控制在12kg以内，两名运维人员就能完成移位和调整，适配柔性产线频繁换型的需求。在功能设计上，线体表面设置了多组可调式挡条，挡条通过T型螺栓固定在框架两侧的槽内，可根据输送物料的宽度自由调整间距，最小可适配宽度20mm的窄长物料，最大可拓展至200mm宽度的料盘输送，挡条顶端做了圆弧倒角处理，避免刮蹭工件表面或者操作人员的工装袖口。线体的驱动端布置在出料侧，采用内置式减速电机直驱主动辊，没有额外的传动链条或者皮带外露，既降低了运行时的噪音，也避免了外露传动部件带来的安全隐患，从动端设置了张紧调节机构，只需要拧动两端的调节螺栓就能调整皮带张紧度，

　　运维时不需要拆解整个框架，单人5分钟内就能完成张紧调整。从安装边界来看，线体的底部支撑脚采用可调式脚杯结构，脚杯的调节行程为50mm，可适应地面不平整的安装场景，安装时不需要提前做地面预埋或者打孔，只需要将线体摆放到预定位置后调整脚杯高度，保证线体整体水平度偏差不超过1mm/m即可，线体的进料端和出料端都预留了标准的安装孔位，可直接对接各类上料机构、检测设备、下料机械手，不需要额外加工转接板。线体的输送面采用防静电PVC材质，表面做了防滑纹理处理，对于静电敏感类电子零件的输送，可直接将框架上预留的接地端子接入车间防静电接地系统，避免静电击穿元器件。在结构细节处理上，线体的辊筒两端采用密封式深沟球轴承，

　　正常工况下的运行寿命可达20000小时以上，不需要频繁加注润滑脂，皮带下方设置了多组支撑托板，避免长距离输送时皮带下垂导致物料卡顿，托板采用耐磨高分子材质，和皮带之间的摩擦系数极低，不会额外增加驱动电机的负载。很多设计人员在做这类窄幅线体时容易忽略侧隙问题，这款线体在设计时将皮带和两侧挡条之间的间隙控制在1mm以内，既不会因为间隙过小导致皮带运行时摩擦挡条，也不会因为间隙过大导致细小零件卡入缝隙造成设备停机。线体的顶部还预留了传感器安装槽，可直接安装对射光电、漫反射传感器，用来检测物料到位情况，不需要额外焊接传感器安装支架，传感器的走线可直接隐藏在框架的型材槽内，外部看不到明线，整体外观整洁，也避免了生产过程中线缆被物料刮蹭导致的信号故障。针对需要多工位同步作业的场景，这款线体可在侧面任意位置加装工位阻挡器，阻挡器的安装孔位已经在型材上预做了标记，现场安装时只需要在对应位置打孔固定即可，不需要重新测量定位，能大幅缩短产线搭建的周期。从实际运行的反馈来看，这类窄幅线体在小型零件组装产线中的适配性远高于通用型输送机，尤其是在多台设备密集排布的车间内，窄幅设计能预留出足够的人员操作通道，同时不会影响物料的正常流转，线体的整体高度可通过支撑脚的调整适配750mm到900mm的标准作业高度，符合人工操作的人机工程学要求，操作人员长时间在工位旁作业也不会因为高度不适产生疲劳。
