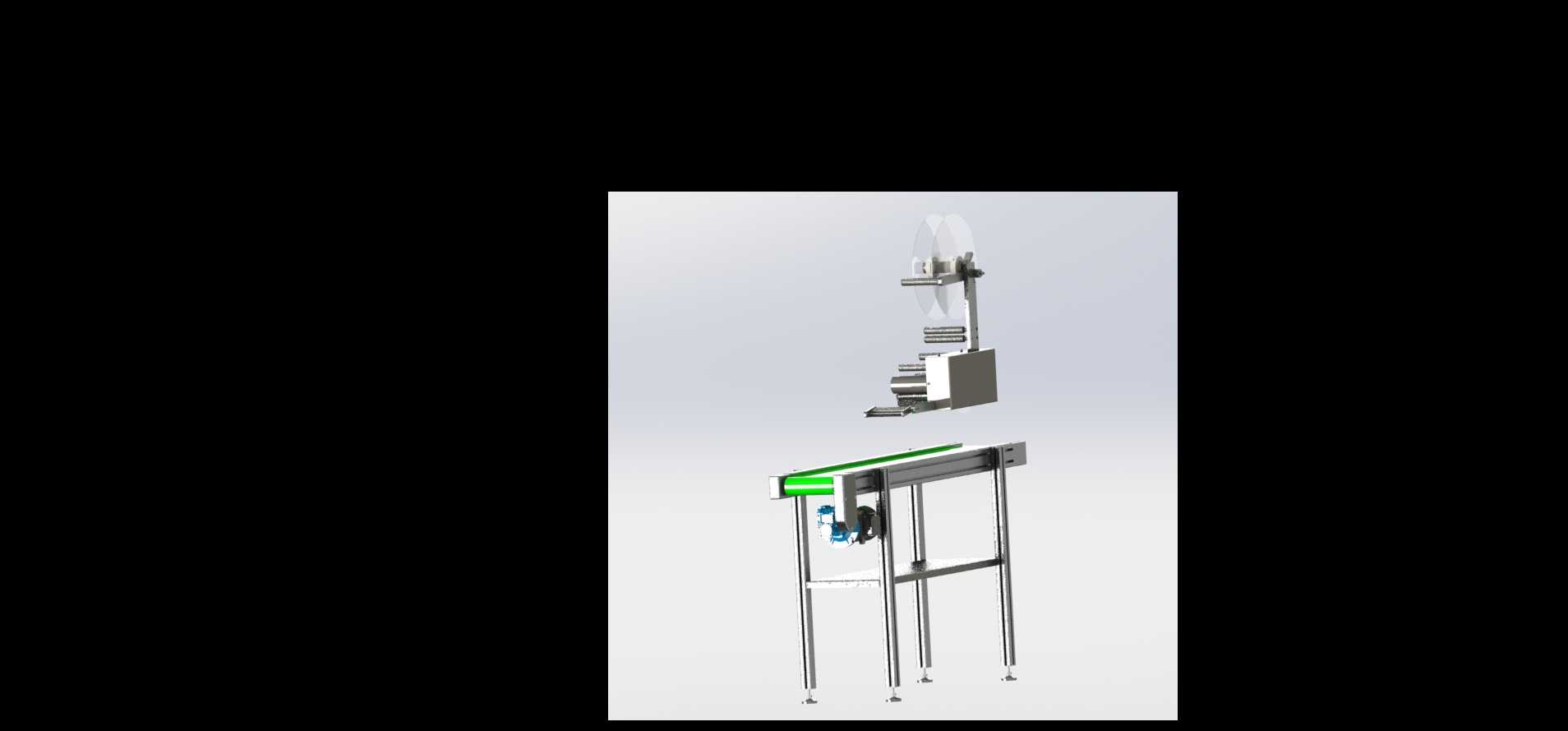

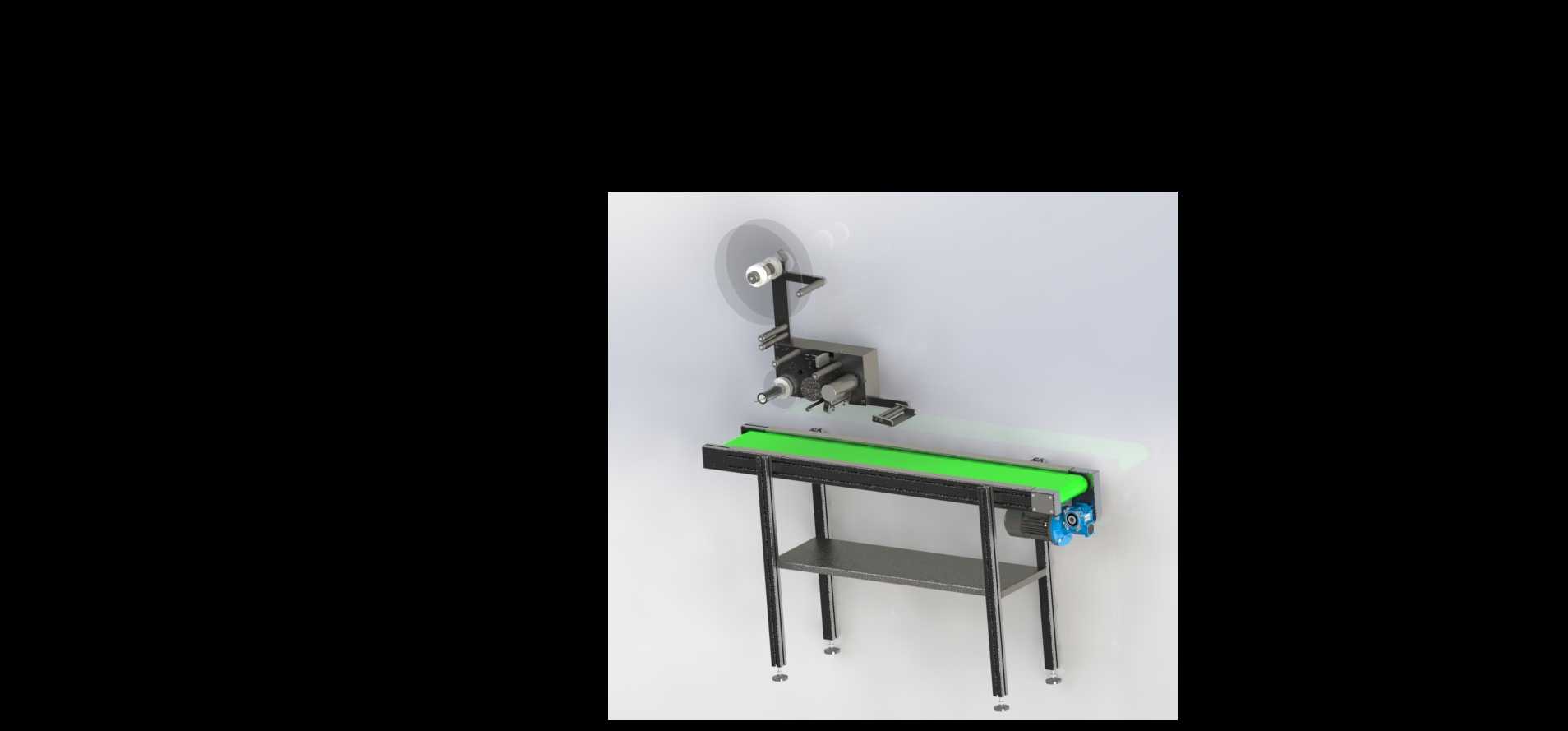

带检测工位的皮带式物料输送装置

　　这套带检测工位的皮带输送装置，在3C电子小零件装配、食品包装后端分拣、医药外包装检重等场景里适配性极强，尤其是需要在输送过程中同步完成外观检测、物料到位判断的工位，不需要额外搭建独立检测架，直接利用设备自带的上部安装支架就能固定光电、视觉类检测元件，省去了现场改制支架的工序。从实际使用逻辑来看，设备的核心功能是完成散件或盒装物料的水平定向传输，同时在输送路径的上方预留了检测元件安装位，物料随皮带移动到检测区域时，上部的检测元件可以直接采集物料的位置、外观或计数信号，信号直接对接后端的分拣或停机机构，不需要额外加装辅助定位结构。设计过程中优先考虑了现场安装的适配性，底部采用四支可调节高度的金属支腿，支腿底部配置防滑脚垫，

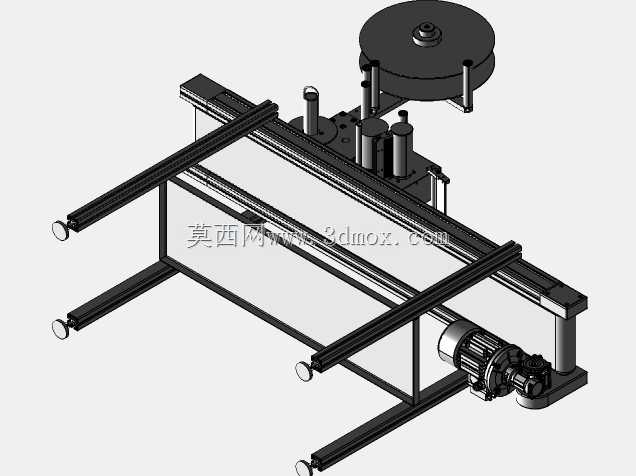

　　应对车间地面不平整的情况时，不需要额外垫垫片就能调整设备水平，调节范围覆盖常规车间地面15mm以内的高度差，支腿与上部输送架的连接采用螺栓紧固结构，后期如果需要调整输送高度，只需要松开紧固螺栓调整支腿伸出长度再锁死即可，不需要整体拆解设备。皮带部分选用窄幅平皮带，宽度适配小尺寸物料的输送需求，皮带两侧设置了低矮的挡边，避免物料在输送过程中从侧边滑落，挡边高度控制在20mm以内，不会干涉上部检测元件的检测视野，同时也不会阻碍操作人员从侧边取放异常物料。上部的检测支架采用悬臂式设计，从输送架的后侧向上延伸后水平探出到皮带正上方，支架上预留了多组安装孔位，可以根据检测需求调整检测元件的安装高度和水平位置，不管是安装对射型光电传感器、

　　反射型光电开关还是小型工业相机，都能通过孔位调整找到合适的检测距离，支架的悬臂部分做了加强筋处理，避免设备运行时的振动导致检测元件出现位置偏移，影响检测精度。驱动部分布置在输送架的一端，采用电机与辊筒直连的结构，减少了链传动带来的间隙和振动，运行时皮带的线速度稳定在0.1-0.5m/s的可调区间，适配不同节拍的生产线需求，驱动端的张紧结构采用侧面螺栓调节方式，皮带使用一段时间出现松弛后，只需要调整侧面的张紧螺栓就能张紧皮带，不需要拆解护罩。设备的整体安装边界控制得比较紧凑，长度方向在1200mm左右，宽度方向含支腿的最大尺寸在400mm以内，高度方向从地面到检测支架顶端的尺寸在1100mm左右，

　　不管是嵌入到现有生产线的两个工位之间做过渡输送，还是单独作为检测工位的输送载体，都不会占用过多的车间空间，支腿的安装孔位预留了膨胀螺栓固定的位置，如果设备需要长期固定在某个工位，直接打膨胀螺栓就能完成固定，不需要额外做安装底座。在细节设计上，皮带下方设置了托板，避免皮带承载物料时出现下凹变形，托板采用耐磨的非金属材质，减少皮带运行时的摩擦阻力，同时也不会刮伤皮带背面；输送架的侧边预留了线槽安装位，检测元件和驱动电机的线缆可以沿着侧边的线槽布线，避免线缆散乱在设备外部被物料剐蹭，也方便后期维护时梳理线路。这套装置的设计没有冗余的结构，所有部件都围绕输送加在线检测的核心需求配置，对于需要搭建小型检测输送线的工程师来说，不管是直接套用结构做细化设计，还是参考其支架与输送架的集成思路改造现有输送线，都有比较强的参考价值，尤其是悬臂检测支架的加强结构、支腿的可调设计，都是经过实际生产验证的可靠结构，能减少设计过程中反复校核结构强度的工作量。
