90度转弯式工业弯道输送设备结构

　　在食品包装、电子元器件组装、医药分装这类产线排布紧凑的车间场景里，直线输送段往往受厂房立柱、设备间距限制无法完成全路径物料流转，这时候弯道输送结构就承担了衔接不同走向产线、压缩整体线体占地面积的核心作用，这款90度转弯输送结构就是针对这类窄空间转向输送需求开发的专用单元。

　　从实际落地用途来看，它主要负责在两条垂直排布的直线输送段之间完成工件的平稳转向传递，避免人工转序带来的效率损耗与工件磕碰风险，适配的工件涵盖盒装食品、小型注塑件、PCB板组件、瓶装药剂等底面平整、重量在5kg以内的轻型物料，输送过程中不会出现工件卡滞、偏移掉落的问题。

　　功能特性层面，这款弯道结构采用了弧形导轨搭配楔形防滑输送带的设计，输送带内侧做了齿形导向结构，和机架内侧的导向条嵌合匹配，高速运转时不会出现输送带跑偏、内侧起皱的常见问题；驱动端采用侧装式减速电机直连主动滚筒的传动方案，相比传统的链传动弯道结构，传动噪音更低，日常维护时不需要定期调整链条张紧度，仅需定期检查导向条磨损情况即可；机架下方配置了四根可调节支撑脚，脚杯调节行程达到80mm，能够适配地面存在30mm以内高度差的安装场景，不需要额外做地面找平处理，安装调试效率更高；弯道的内外侧都设置了低高度挡边，挡边高度仅20mm，既能够阻挡工件在转向离心力作用下滑出输送面，又不会干扰工件上下料时的机械手取放动作，适配自动化产线的上下料对接需求。

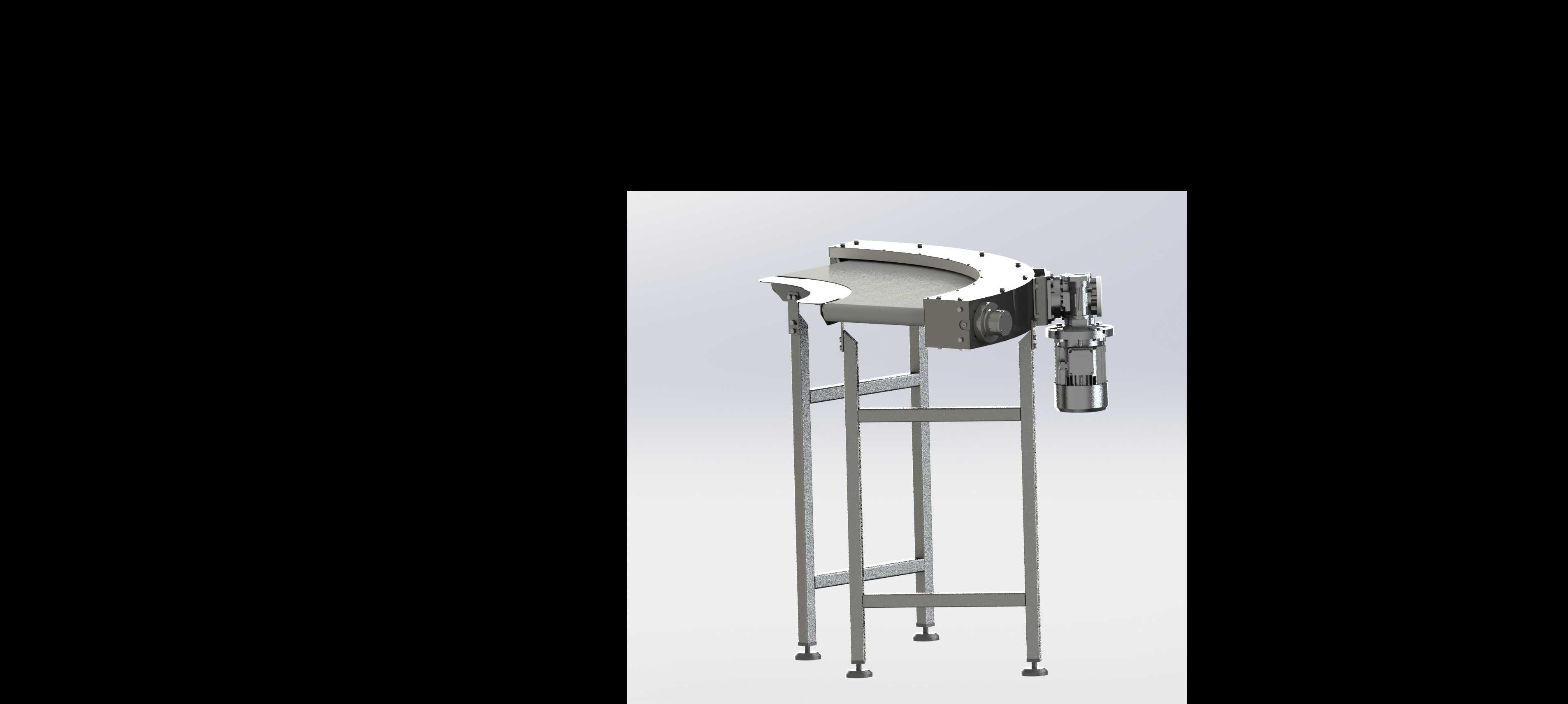

　　设计思路上，这款结构优先考虑了模块化适配性，整个弯道单元的进出料端接口尺寸和常规的直线皮带输送机完全通用，不需要额外做转接法兰或者过渡板，现场安装时直接和相邻直线段的机架通过螺栓锁紧即可，对接处的间隙控制在2mm以内，不会出现小尺寸工件卡入缝隙的问题；结构建模时特意做了参数化关联，弯道的转弯半径、输送面宽度、整体支撑高度都可以通过调整参数快速生成对应规格，不需要重新绘制每个零件，能够快速匹配不同产线的排布需求；驱动电机的安装位置做了下沉式设计，电机整体藏在机架下方的横撑空间内，不会额外占用线体侧面的操作空间，对于车间通道狭窄的场景十分友好；所有和输送带接触的滚筒端都做了锥度设计，内侧滚筒直径小、外侧滚筒直径大，能够匹配输送带转弯时内外侧的线速度差，避免输送带长期拉扯出现提前老化开裂的问题。

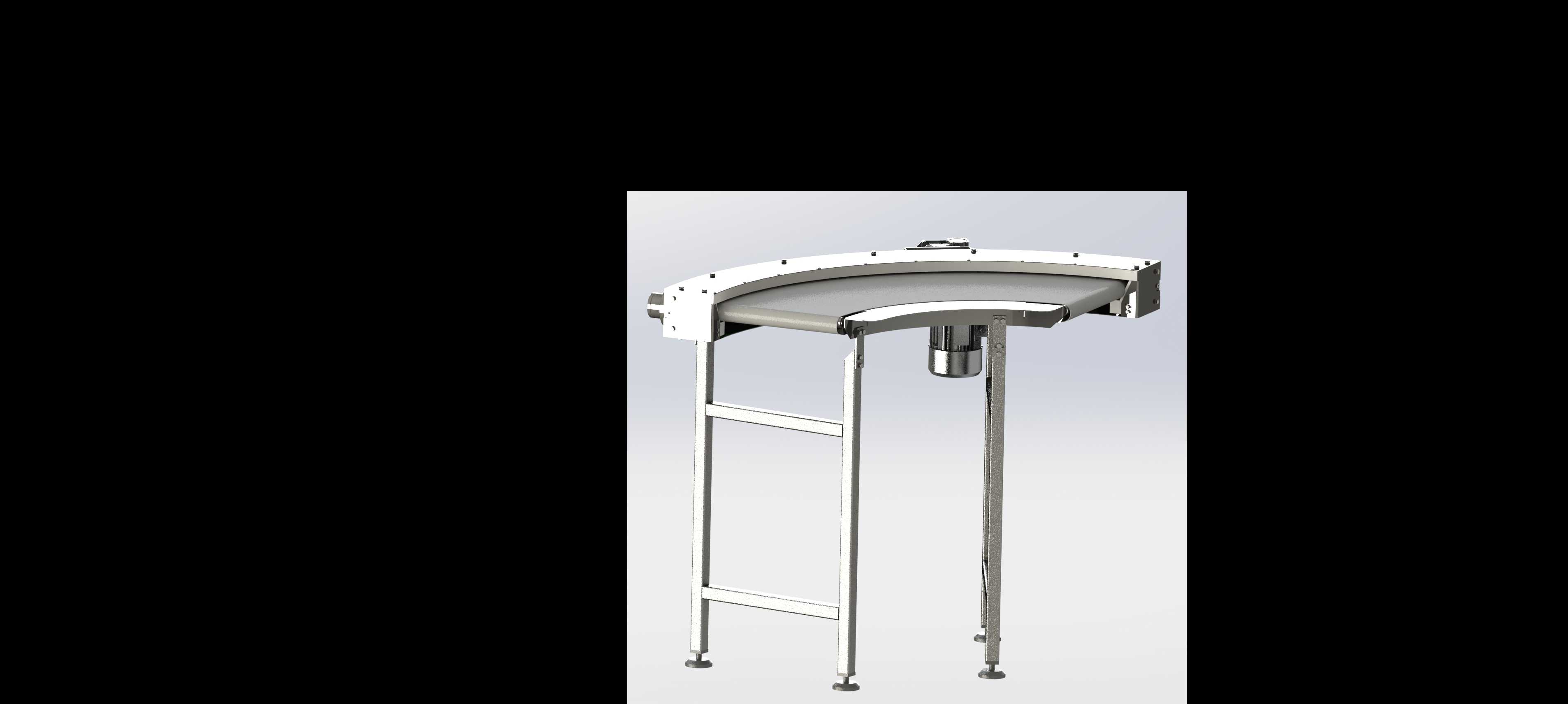

　　外形尺寸与安装边界方面，这款标准款弯道输送单元的转弯内半径为300mm，外半径为600mm，对应输送面有效宽度为300mm，整体机架的最大外轮廓尺寸为700mm×700mm，支撑脚的安装孔位分布在620mm×620mm的方形区域内，现场安装时只需要在对应地面位置预留四个M12的膨胀螺栓固定点即可；输送面的标准高度为750mm，适配多数人工操作工位与自动化设备的对接高度，若有特殊高度需求可以通过更换支撑腿型材长度快速调整；设备整体的最大回转半径没有超出机架外轮廓，侧面没有突出的零部件，安装时和周边设备预留20mm的检修间隙即可，不需要额外预留过大的维护空间；进料端和出料端的接口高度公差控制在±0.5mm以内，和直线段对接后输送面的高度差不超过1mm，能够保证工件平稳过渡，不会出现颠簸跳动的情况。

　　从结构细节来看，机架主体采用304不锈钢方管焊接成型，所有焊接位置都做了打磨抛光处理，没有卫生死角，适配食品、医药行业的清洁要求；输送带采用食品级PU材质，耐油污、易清洁，能够直接用酒精擦拭消毒，不会出现腐蚀掉屑的问题；每个支撑腿上都配置了横向加强撑，整个机架的承重能力达到50kg每米，即使长时间满负载运行也不会出现机架变形、输送面下沉的问题；主动滚筒和从动滚筒都采用了密封式轴承，防尘防水等级达到IP54，车间日常的粉尘、清洁冲水都不会影响轴承的正常运转，使用寿命更长。
