带检测工位皮带输送分拣设备结构

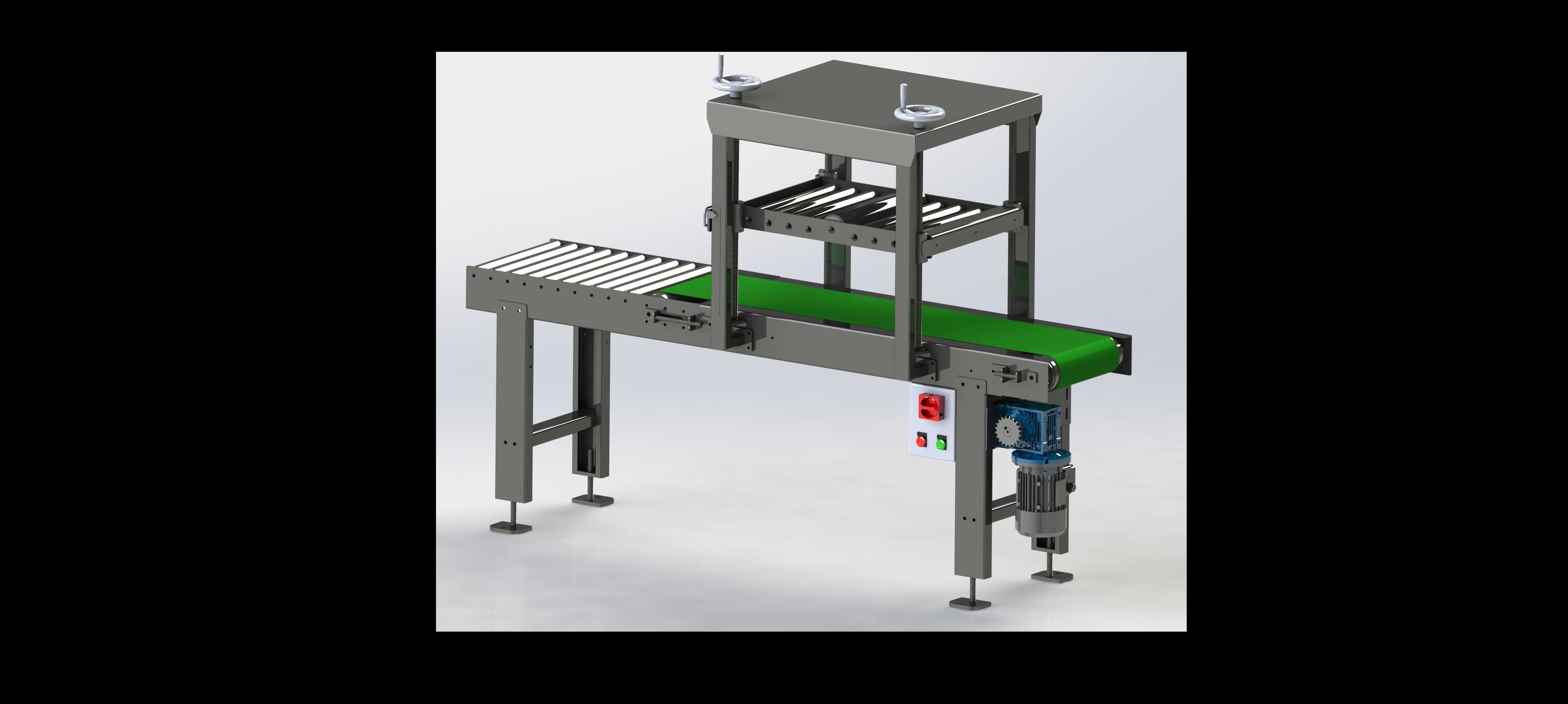

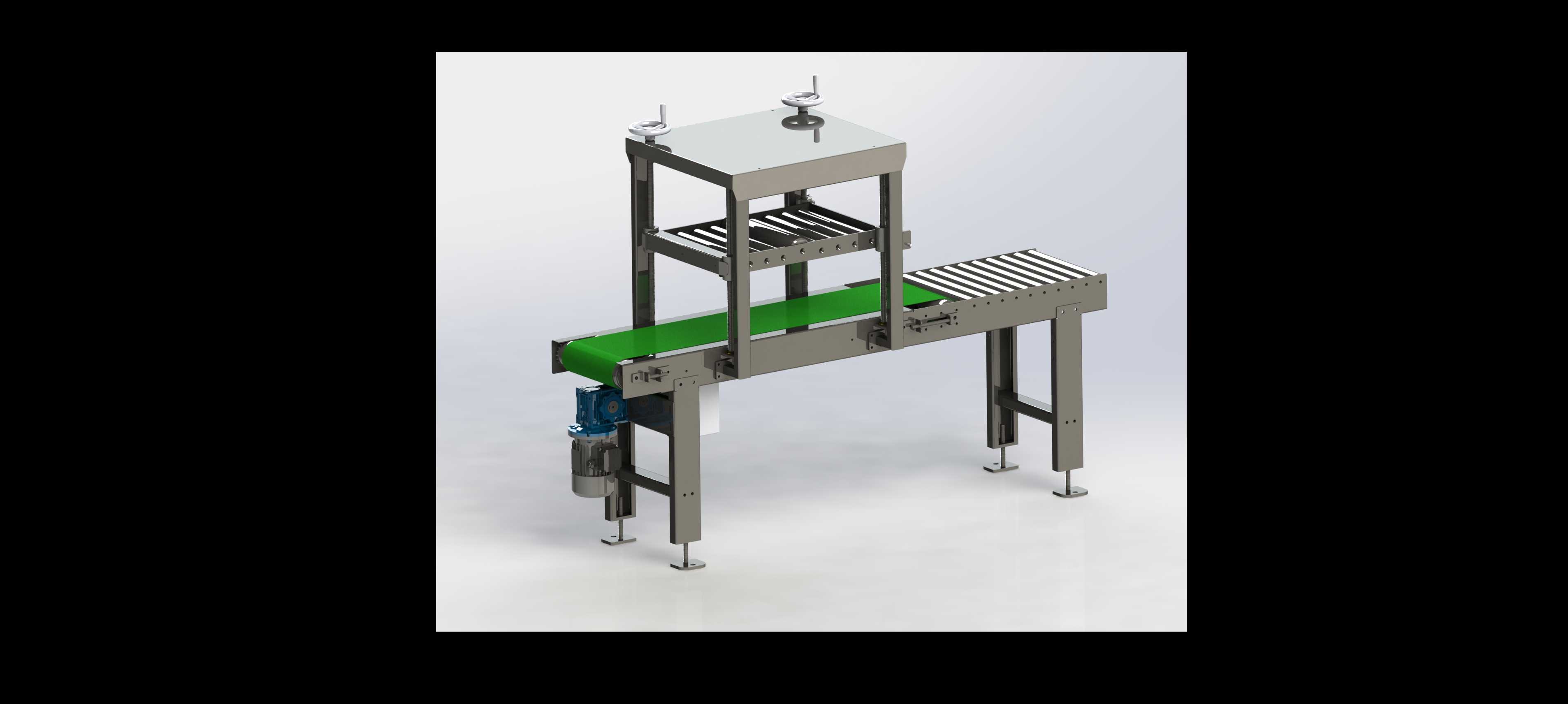

　　这套带检测工位的皮带输送设备，主要面向食品包装、日化产品、电子元器件成品的在线重量检测、外观瑕疵筛查环节设计，可直接对接前端灌装、装盒、封箱设备的出料端，也能衔接后端分拣、码垛工位，替代传统人工目检+人工称重的低效作业模式，在快消品生产、医药包装、3C小件组装的流水线中应用十分普遍。设备整体采用分段式机架布局，前段为水平皮带输送段，中段上方架设双层检测安装架，后段衔接窄条式分拣输出段，各段机架均采用标准工业铝型材搭配不锈钢钣金折弯件拼接，支脚处配置可调式防滑脚杯，可根据现场地面平整度调整整机水平度，调整行程范围覆盖±30mm，适配多数车间地面的安装公差要求。中段的检测安装架采用双层横梁结构，上层预留两个传感器安装位，

　　可根据检测需求安装光电传感器、视觉检测相机或者重量检测模块的信号采集端，安装位预留了长圆形调节孔，可根据被测工件的高度、检测点位的位置灵活调整传感器的安装高度与横向位置，无需额外加工转接板；中层横梁处可根据需求加装剔除机构的安装支架，比如气吹式剔除、拨杆式剔除组件，直接将检测不合格的工件从输送线侧方推出，无需额外增设独立剔除工位。皮带输送段采用绿色PVC防静电平皮带，主动辊端配套减速电机驱动，电机安装在机架侧下方的可调安装座上，可通过调整安装座的张紧螺栓调整皮带张紧度，避免长期运行后皮带打滑、跑偏；皮带两侧设置了高度20mm的导向挡边，防止小型工件在输送过程中从侧边掉落，挡边采用快拆式安装结构，

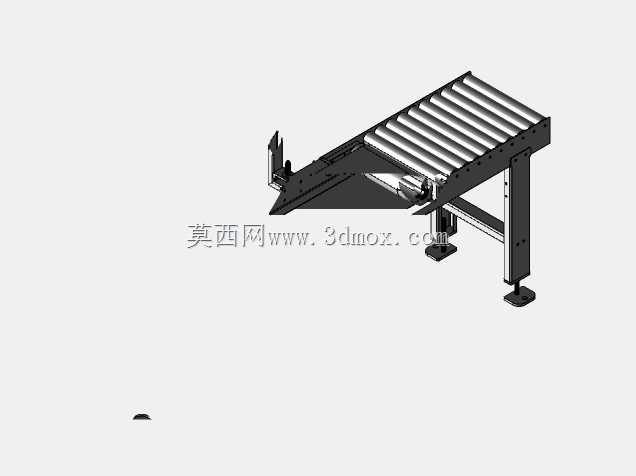

　　更换不同宽度的皮带时无需拆卸机架主体即可完成挡边调整。后段的分拣输出段采用间隔式辊条输送结构，辊条之间预留10mm间隙，可兼容气吹剔除时的气流通过，也可适配下落式分拣的落料需求，辊条的安装高度与前段皮带面保持齐平，工件过渡时不会出现卡滞、磕碰的情况。设计过程中重点考虑了设备的通用性与改造空间，所有安装位均预留了标准规格的安装孔位，用户可根据自身的检测需求更换不同类型的检测元件，无需对机架主体进行二次焊接、打孔加工；整机的横向宽度可根据输送工件的最大尺寸调整，标准款适配宽度范围为100-300mm的工件输送，若需输送更大尺寸的箱体类工件，仅需更换对应长度的横梁型材与皮带即可完成改造，无需重新设计整体结构。安装边界方面，

　　设备整机长度约1800mm，宽度约650mm，检测架顶部距离地面高度约1600mm，安装时需预留前后各500mm的操作维护空间，侧方预留300mm的电机维护、皮带调整空间，地面承重要求不低于200kg/㎡，普通车间水泥地面即可满足安装要求，无需额外做预埋基础。设备运行时，工件从前端流入皮带段，匀速经过检测架下方的检测区域，传感器采集到的信号传输至后台控制系统，判断工件是否合格，合格工件继续沿输送线流入后段进入下一道工序，不合格工件则在经过剔除位时被剔除机构推出线体，整个过程无需人工干预，可适配每分钟30-60件的输送节拍，满足多数中小件生产流水线的在线检测需求。机架的所有钣金件均做了圆角处理，避免操作人员维护时被锐边划伤，电气走线全部隐藏在铝型材的槽内，外侧加盖线槽盖板，既美观又能避免生产过程中的灰尘、水渍侵蚀线路，提升设备在潮湿、多尘生产环境下的运行稳定性。
