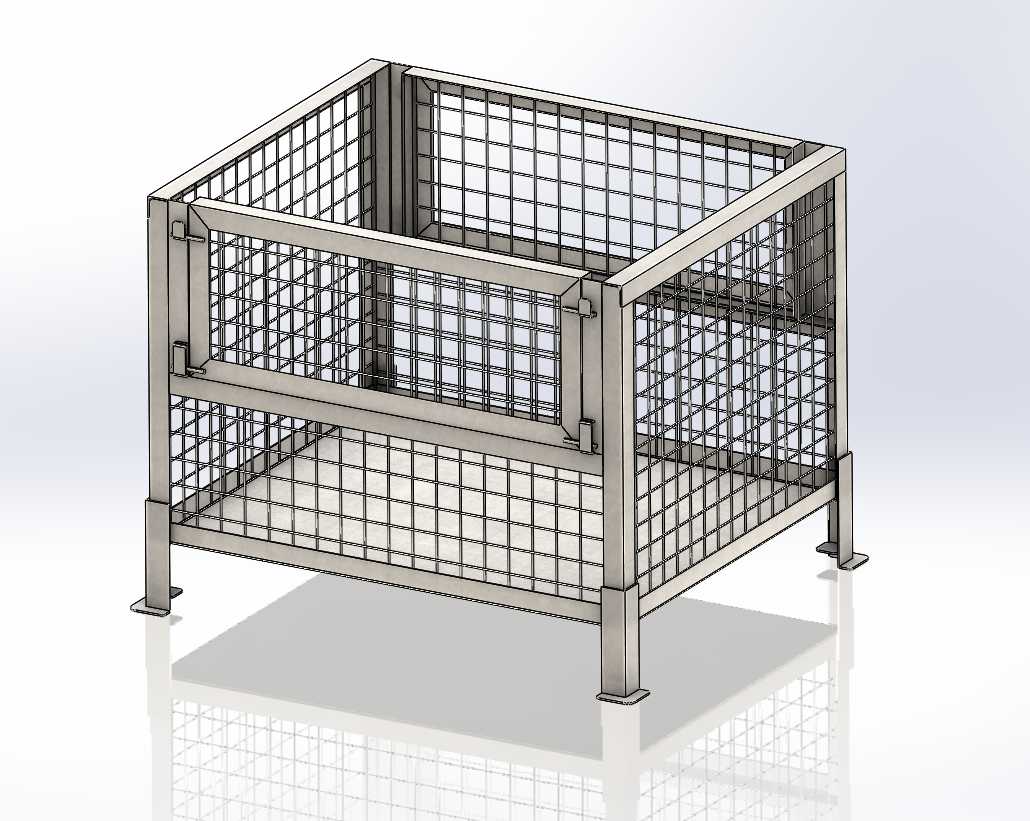

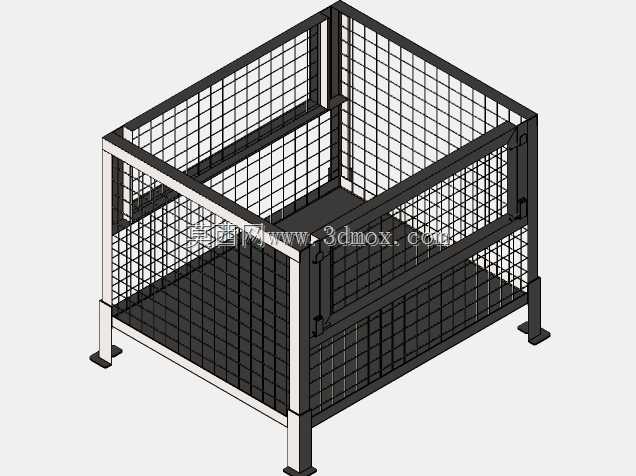

工业仓储用网格金属周转铁托盘结构

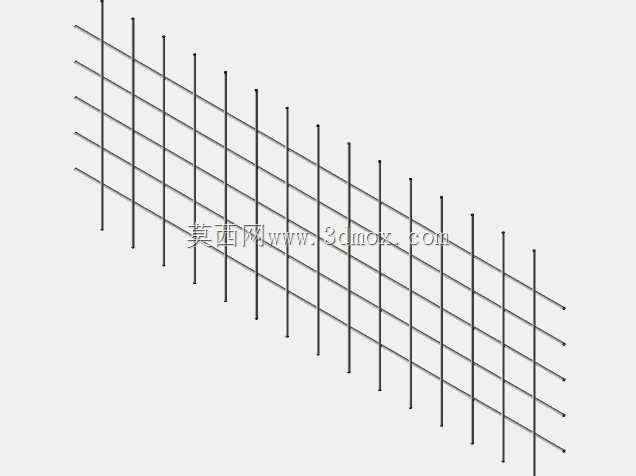

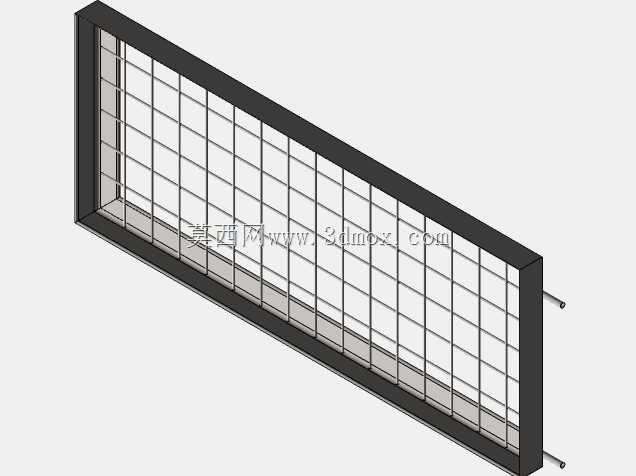

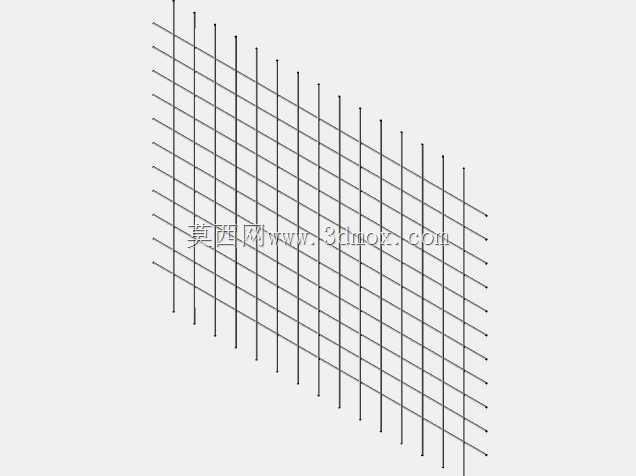

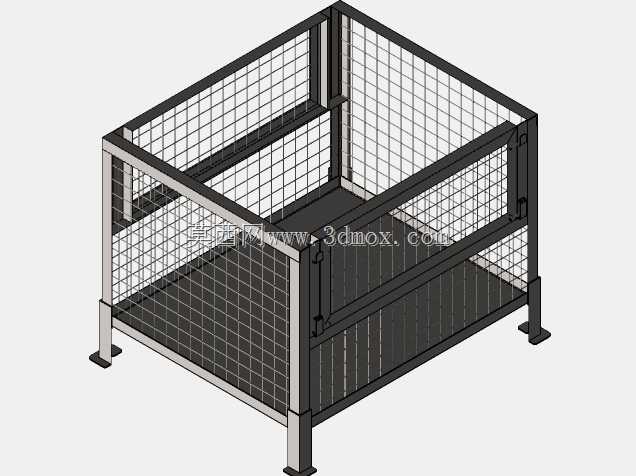

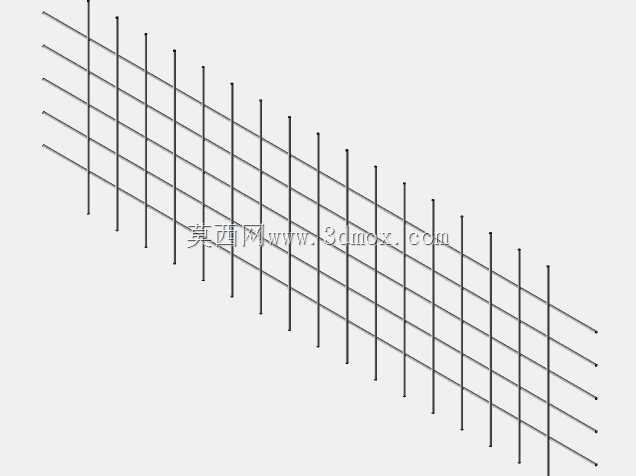

　　在生产制造车间的物料转运、成品仓的批量存储以及供应链上下游的周转链路里，这类带网格围板的金属托盘是非常实用的单元化载具，和常规平面钢制托盘不同，围板结构直接解决了散件、异形加工件、零散装配零部件在转运堆叠过程中容易滑落散落的痛点，不需要额外搭配缠绕膜或者周转箱就能直接完成规整装载。从结构设计逻辑来看，整体采用框架式受力结构，底部四个支腿做了外翻式的支撑脚设计，支腿端面预留了足够的承压接触面积，既可以保证空载和满载状态下放置在地面时的稳定性，也能适配常规叉车的货叉插入间距，不管是手动液压叉车还是电动平衡重叉车，都能从四个方向完成叉取作业，适配不同作业场景下的操作空间限制。围板部分采用钢丝网格焊接成型，网格的疏密程度经过实际工况验证，

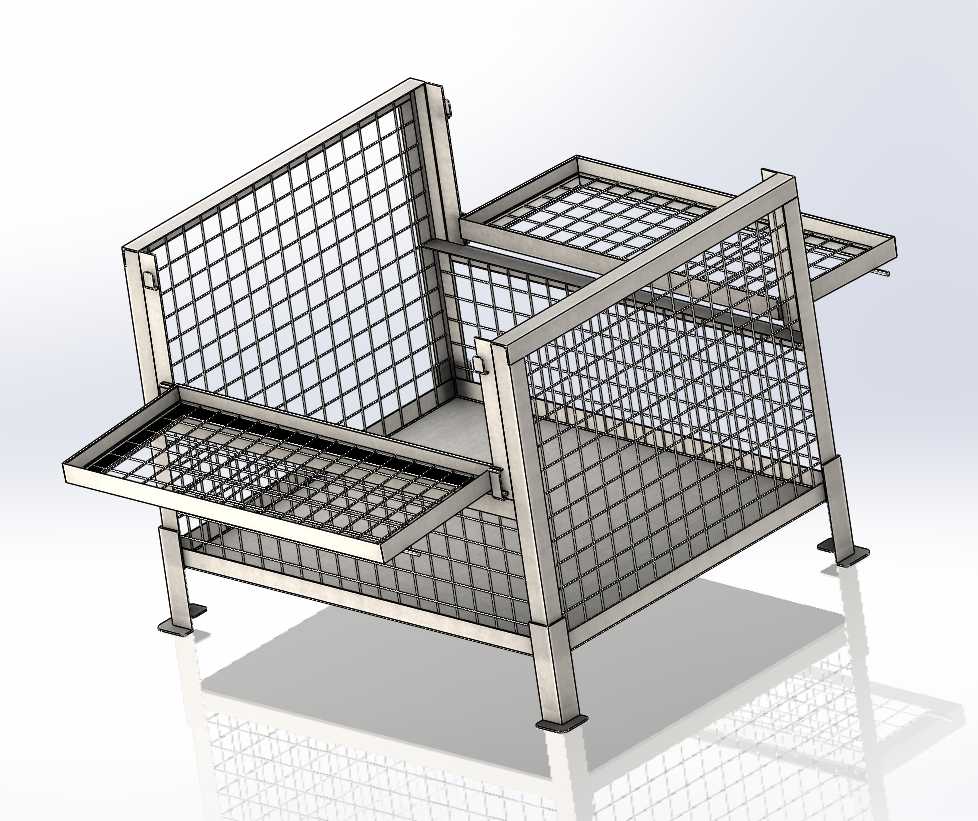

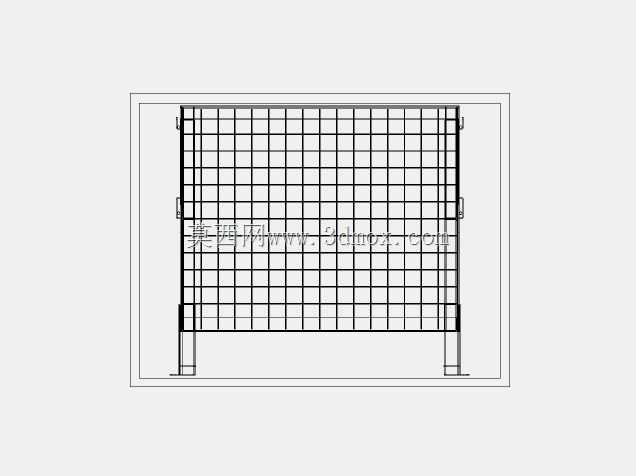

　　既可以阻挡绝大多数尺寸的加工零件不会从侧边漏出，又能最大程度降低整体自重，减少无效载荷的消耗，同时网格的通透结构可以让作业人员直接观察到内部装载的物料品类和剩余存量，不需要逐个掀开遮挡物盘点，在仓内盘点、线边补料的场景下能大幅提升作业效率。围板上预留的半开式门栓结构，是针对频繁取放小件物料的场景设计的，不需要把上层堆叠的托盘完全吊走，只需要打开对应位置的门栓就能从侧面取放内部物料，适配线边仓低位放置时的取料需求，减少重复吊装搬运的作业量。尺寸参数上，整体长度1200毫米、宽度1000毫米，这个尺寸刚好匹配国内常用的标准货运车辆内部装载宽度，也能和大部分自动化立体库的货位尺寸兼容，不管是平库存放、

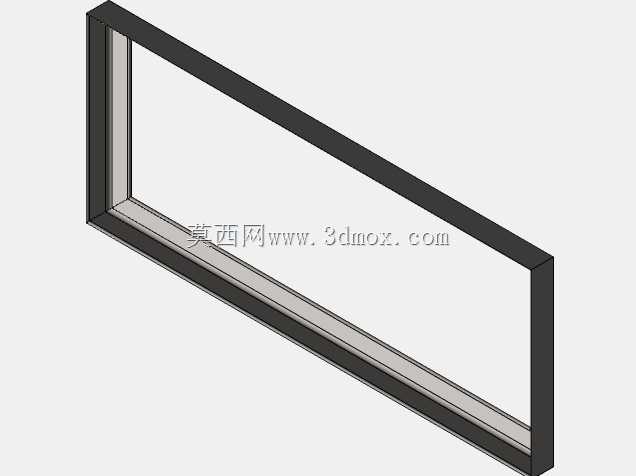

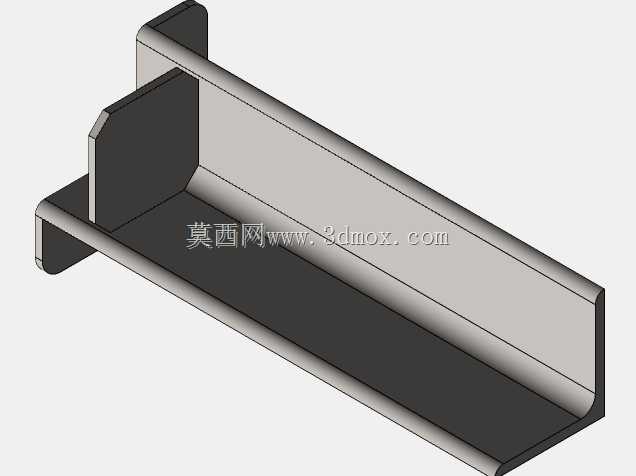

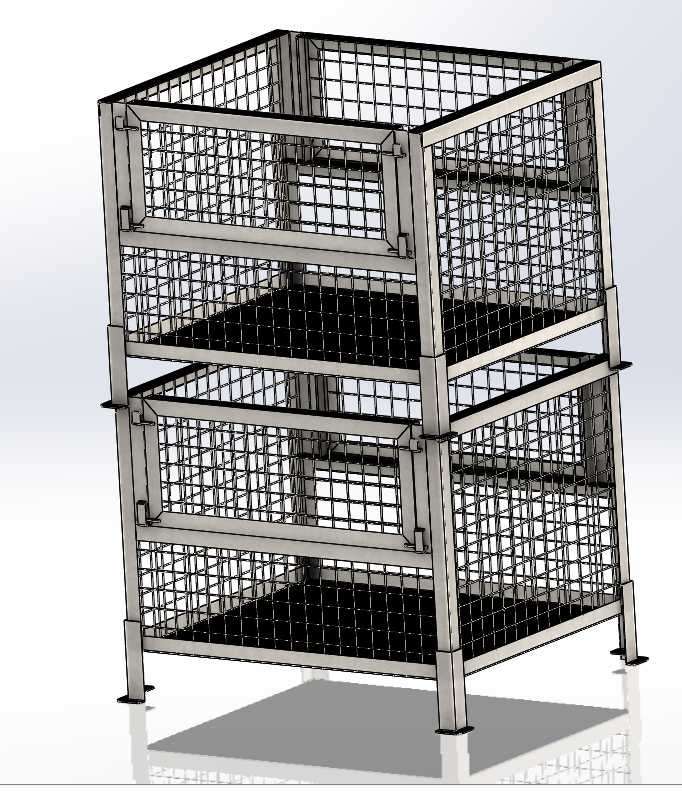

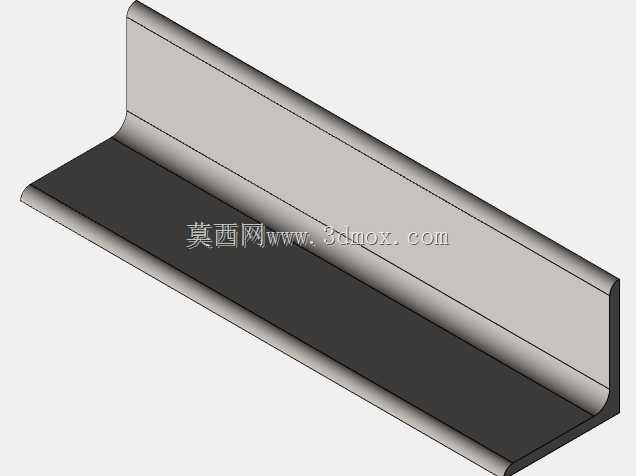

　　货架堆垛还是整车发运都能最大化利用空间；整体高度950毫米，这个高度是结合人工取料的舒适高度以及堆垛时的稳定性计算得出的，单层满载状态下堆叠三层时，整体重心依然处于安全范围内，不会出现侧翻风险，支腿的高度设计也预留了足够的货叉插入空间，不会出现叉取时刮蹭托盘底部框架的问题。框架的连接位置全部采用满焊处理，焊接后做焊道打磨和表面防锈处理，适配车间内可能存在的油污、潮湿环境，延长整体使用寿命，底部的承托面采用和围板同规格的网格焊接，不会积存加工过程中带的切屑、切削液残留，日常清理只需要用压缩空气吹扫就能完成，维护成本极低。在实际选型应用中，这类托盘尤其适合机械加工车间的冲压件、机加工半成品的工序间转运，也适合五金零部件、

　　标准件的批量仓储，相比塑料周转箱，它的抗冲击能力更强，不会因为磕碰出现破损，也能承受更高的堆垛载荷；相比全封闭的钢制料箱，它的自重更轻，通透结构也能适配部分需要通风存储的工件，不会因为密闭空间积存冷凝水导致工件生锈。设计过程中也充分考虑了不同工况的适配性，支腿的位置和尺寸做了统一标准化，同规格的托盘之间可以完全互换，即使个别托盘出现局部损坏，也可以通过更换围板或者支腿完成维修，不需要整体报废，降低长期使用的成本投入。
