工业仓储用条形面板钢制托盘结构

　　在生产制造与仓储物流环节，物料的单元化承载一直是影响周转效率的核心环节，这款钢制托盘的结构设计，正是针对常规木质、塑料托盘在重载、高频周转场景下易损坏、形变余量不足的痛点做的定向优化。从实际落地场景来看，这类托盘主要适配生产车间的原材料暂存、成品下线码垛、自动化立体库的货架存储、叉车跨区域转运等工况，相比传统木质托盘，钢制结构不存在受潮霉变、虫蛀、掉屑的问题，在食品加工、医药生产、精密零部件制造这类对仓储洁净度有要求的场景下，不会因为载具掉渣污染物料或生产环境；相比注塑托盘，钢制结构的抗冲击性能更强，在叉车叉齿对位偏差、重载堆垛的场景下，不会出现脆裂、永久形变的问题，长期周转的损耗率能降低六成以上。

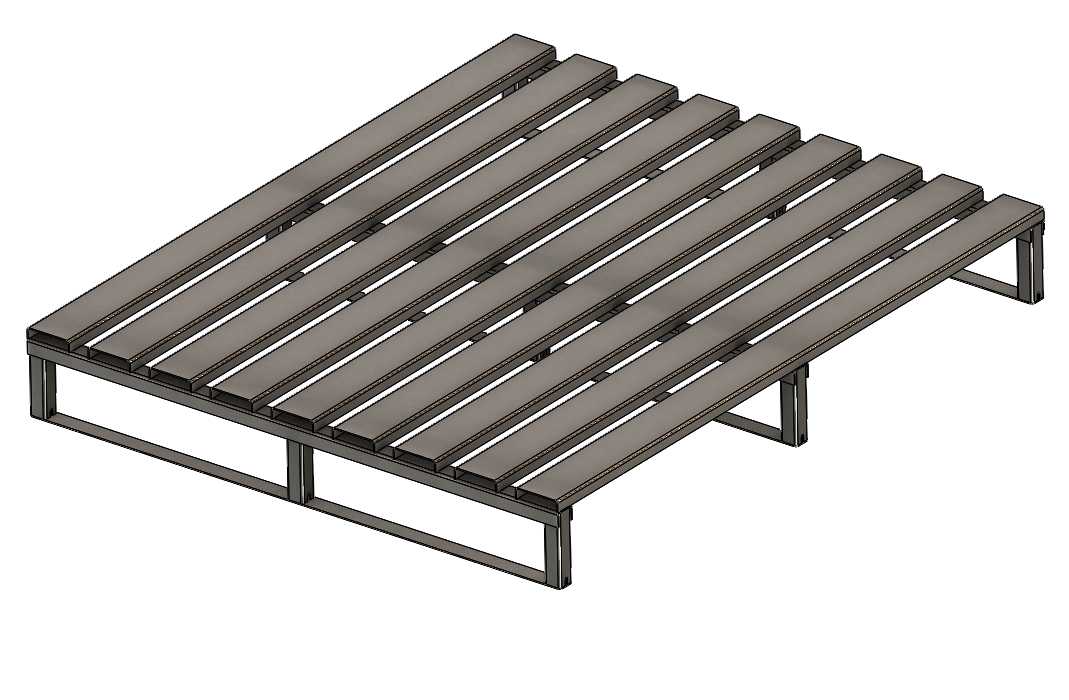

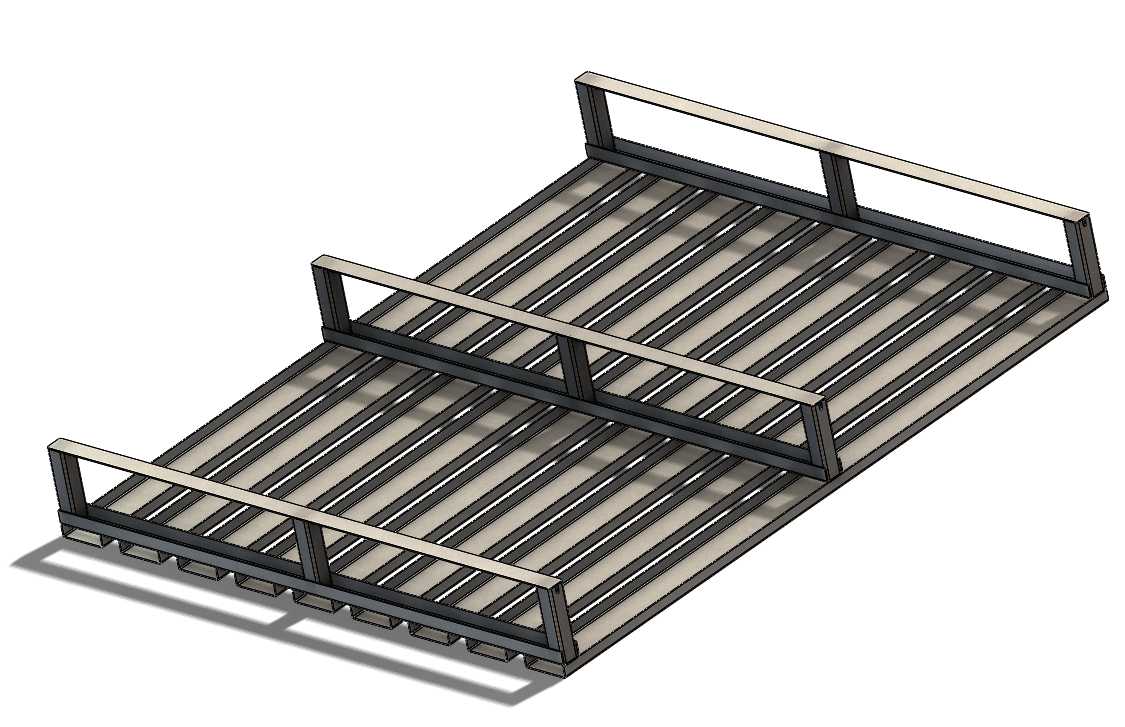

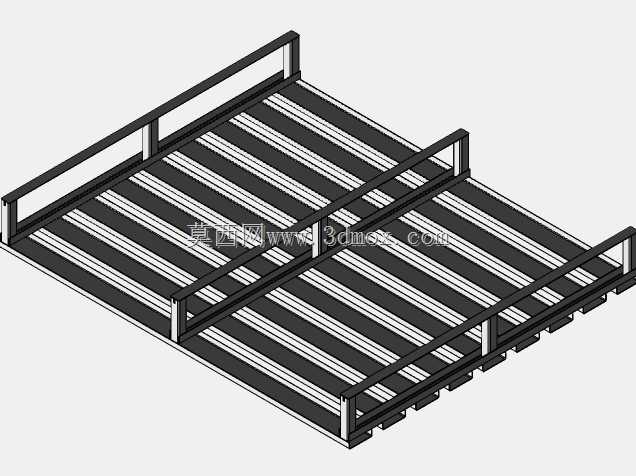

　　从结构设计思路来看，这款托盘采用了条形承载面板加底部支撑腿的框架式结构，没有采用整面板设计，一方面是为了降低整体自重，减少无效载荷占比，另一方面条形间隙可以满足仓储场景下的通风、沥水需求，比如存放带有少量切削液的机加工零件、经过清洗的周转件时，残留的液体可以顺着条板间隙滴落，不会在托盘表面积留造成工件锈蚀；条板采用等间距排布，排布间距经过反复校核，既保证了常规尺寸的周转箱、纸箱不会在间隙处出现塌陷，也能适配自动化输送线的辊筒间距，避免托盘在输送线上卡滞。底部的支撑腿采用分段式设计，三个方向都预留了足够的叉齿进入空间，不管是手动液压车、平衡重式叉车还是前移式叉车，都可以从四个方向进叉，不需要在码垛时刻意调整托盘朝向，能大幅提升装卸货的操作效率；支撑腿与面板的连接位置采用满焊结构，焊接位置做了打磨过渡，不存在应力集中的尖角，避免长期重载下焊缝开裂。

　　尺寸边界上，这款托盘的长度为1200毫米，宽度为1000毫米，这个尺寸是国内通用的标准托盘尺寸系列，能够完美适配1200*1000规格的标准周转箱、标准货架货位尺寸，也符合国内公路货运车辆的内宽装载模数，单托盘码垛后可以最大化利用车厢装载空间，不会出现尺寸余量浪费或者装不进标准货位的问题；托盘整体高度为150毫米，这个高度是综合考量了叉车最小作业高度、货架承载梁的高度差、堆垛时的层间间隙确定的，既保证了手动液压车的叉齿有足够的插入空间，不会因为高度不足导致叉齿顶到托盘面板底部造成面板变形，也不会因为托盘高度过高浪费仓储的垂直存储空间，在相同的仓库净高条件下，能比160毫米以上高度的托盘多存放一层货物。支撑腿的底部做了平齐处理，堆垛时上层托盘的支撑腿可以刚好卡入下层托盘的面板间隙内，堆垛三层以上也不会出现滑移倾倒的问题，在临时平库存储时可以直接堆垛存放，不需要额外的货架支撑。

　　从实际使用的细节设计来看，托盘的所有外露边缘都做了钝角打磨，没有尖锐的飞边毛刺，工人在手动调整托盘位置时不会被割伤；条板的厚度选型兼顾了承载能力与自重，额定动载可以满足1.5吨以上的物料周转需求，静载可以满足6吨以上的堆垛需求，覆盖绝大多数工业生产场景的常规物料承载需求；整体结构没有易脱落的零部件，长期周转不需要频繁更换配件，维护成本极低。在自动化立体库场景下，钢制结构的形变量稳定，不会因为温湿度变化出现尺寸胀缩，能够适配立体库的堆垛机定位精度要求，不会因为托盘尺寸偏差导致货位取放失败；在冷链仓储场景下，钢制结构耐低温性能优异，在零下二十度的低温环境下也不会出现材质脆化的问题，比塑料托盘的适用温度范围宽很多。
