金属浮雕质感圆形纪念徽章结构设计

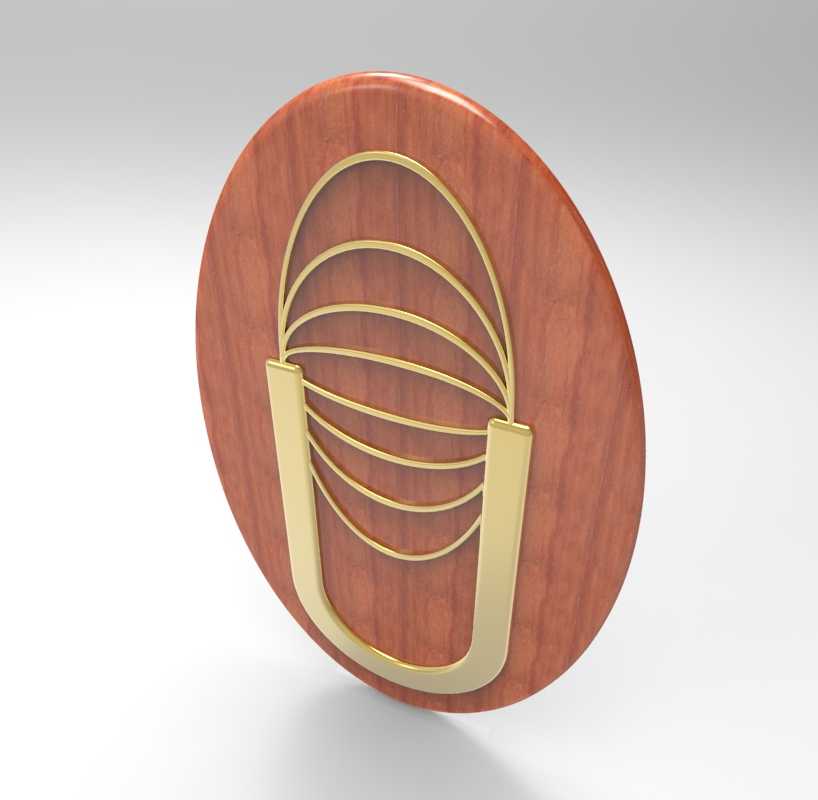

　　这类圆形浮雕徽章常应用于赛事纪念、品牌标识、活动纪念等场景，作为可佩戴或可陈列的标识类五金配件，日常使用中需要兼顾辨识度、触感质感与结构耐用性，避免日常剐蹭造成浮雕图案磨损，同时保证安装佩戴的便利性。从结构设计层面来看，整体采用薄型圆饼基体作为承载基础，基体边缘做微小圆弧倒角处理，既消除锐边带来的剐蹭风险，也能在批量冲压或压铸成型时减少边角应力集中，降低成型过程中边缘缺料、飞边超差的概率。正面浮雕区域采用下沉式凸纹设计，图案凸起高度控制在基体总厚度的三分之一以内，既保证浮雕图案在不同光线角度下的光影辨识度，又不会因为凸起过高导致日常佩戴时凸起部位优先受摩擦，造成图案快速磨花。浮雕图案的线条过渡全部采用圆角衔接，没有尖锐棱角，

　　一方面是金属成型工艺的要求，无论是锌合金压铸还是不锈钢冲压，锐角位置都容易出现充型不满、脱模拉伤的问题，另一方面圆角过渡的线条在光线照射下会形成连续的光影带，比锐角线条的视觉呈现更柔和有质感。基体背面的结构根据安装方式预留适配空间，如果是别针佩戴款，会在背面预留两个对称的焊脚位，用于固定别针底座，焊脚位做下沉0.1mm的浅槽，避免焊接后焊锡凸起影响徽章与佩戴面的贴合度；如果是磁吸款，则预留圆形沉槽用于嵌入强磁磁片，沉槽深度与磁片厚度匹配，嵌入后通过点胶固定，磁片表面与基体背面齐平，保证吸附时的贴合稳定性。尺寸设计上，这类徽章的常规直径控制在30mm到50mm区间，基体厚度根据材质不同调整，锌合金材质厚度一般在3mm左右，

　　不锈钢冲压款厚度可做到2mm，既保证手持时有足够的分量感，又不会因为过重导致佩戴时拉扯衣物。安装边界方面，背面的固定件全部不超出基体的外圆轮廓，别针的开合端也做收边处理，避免突出基体边缘勾挂衣物纤维；如果是作为陈列款使用，基体背面可预留小型螺孔，配合螺杆安装在展示底座上，螺孔深度不超过基体厚度的二分之一，避免钻穿正面影响浮雕图案的完整性。建模过程中，浮雕图案的构建优先采用曲面偏移结合拔模处理，所有凸起面都添加1到2度的脱模斜度，方便后续开模生产时顺利脱模，减少模具型腔的磨损；基体的外圆与浮雕图案的衔接位置做0.2mm的微小圆角过渡，避免成型时出现应力开裂。表面处理的适配结构也在建模阶段提前考虑，

　　浮雕的凸起面与凹陷面的高度差控制在合理范围，保证后续电镀、喷漆或者氧化处理时，药液能够顺利在凹陷区域流通，不会出现积液导致的色差问题；边缘倒角的弧度统一，保证抛光处理时能够均匀抛到所有边角位置，避免出现局部抛亮不足的瑕疵。这类徽章虽然属于小型五金饰件，但结构设计上需要兼顾工艺可行性、使用耐久性与视觉呈现效果，每一处尺寸细节的调整都会直接影响最终成品的质感与使用寿命，建模时需要反复核对凸起高度、倒角半径、预留安装位的尺寸公差，确保后续生产环节不需要反复修模，能够一次成型达到设计要求。
