抽屉防卡顿锁止结构设计方案

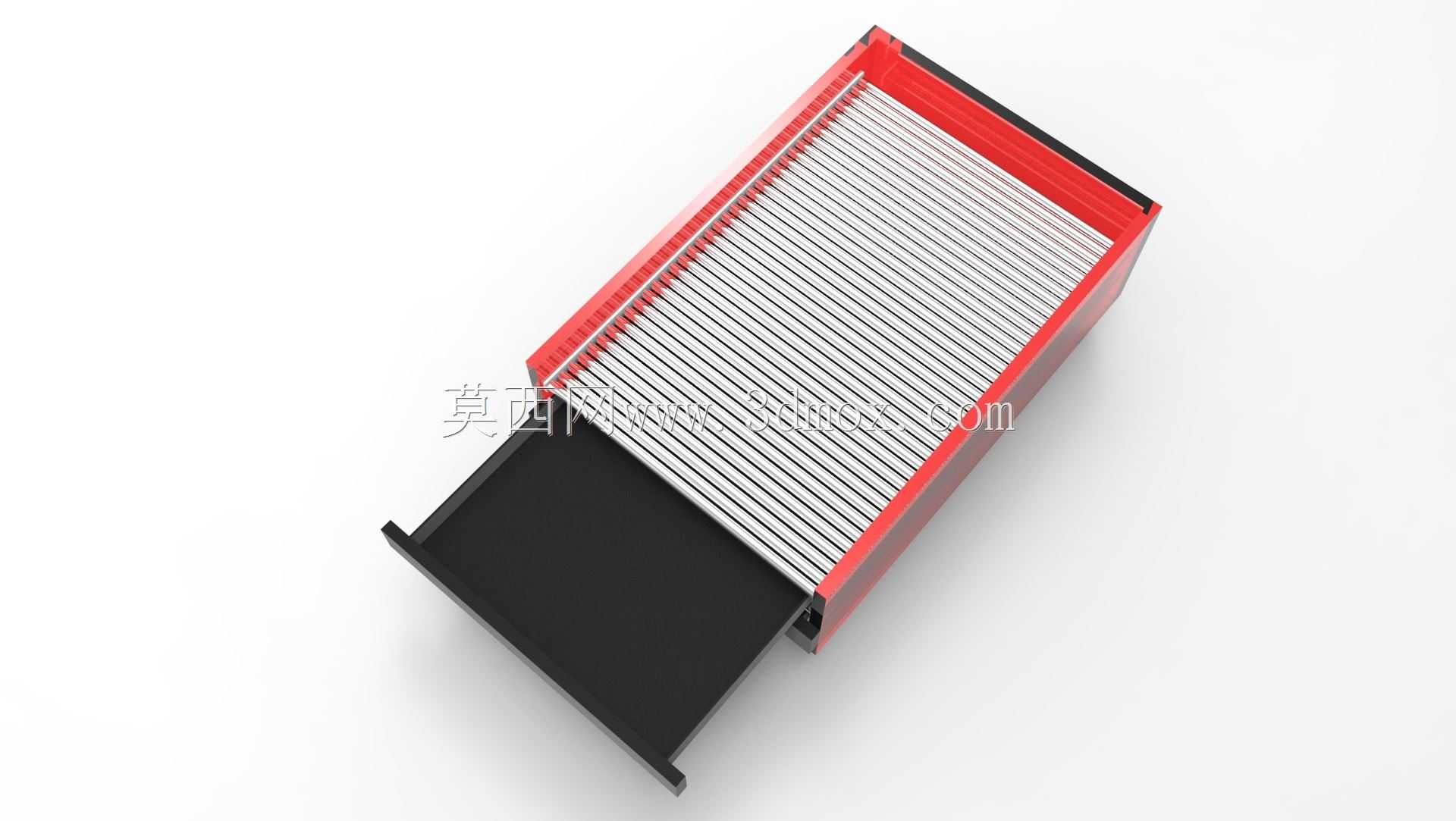

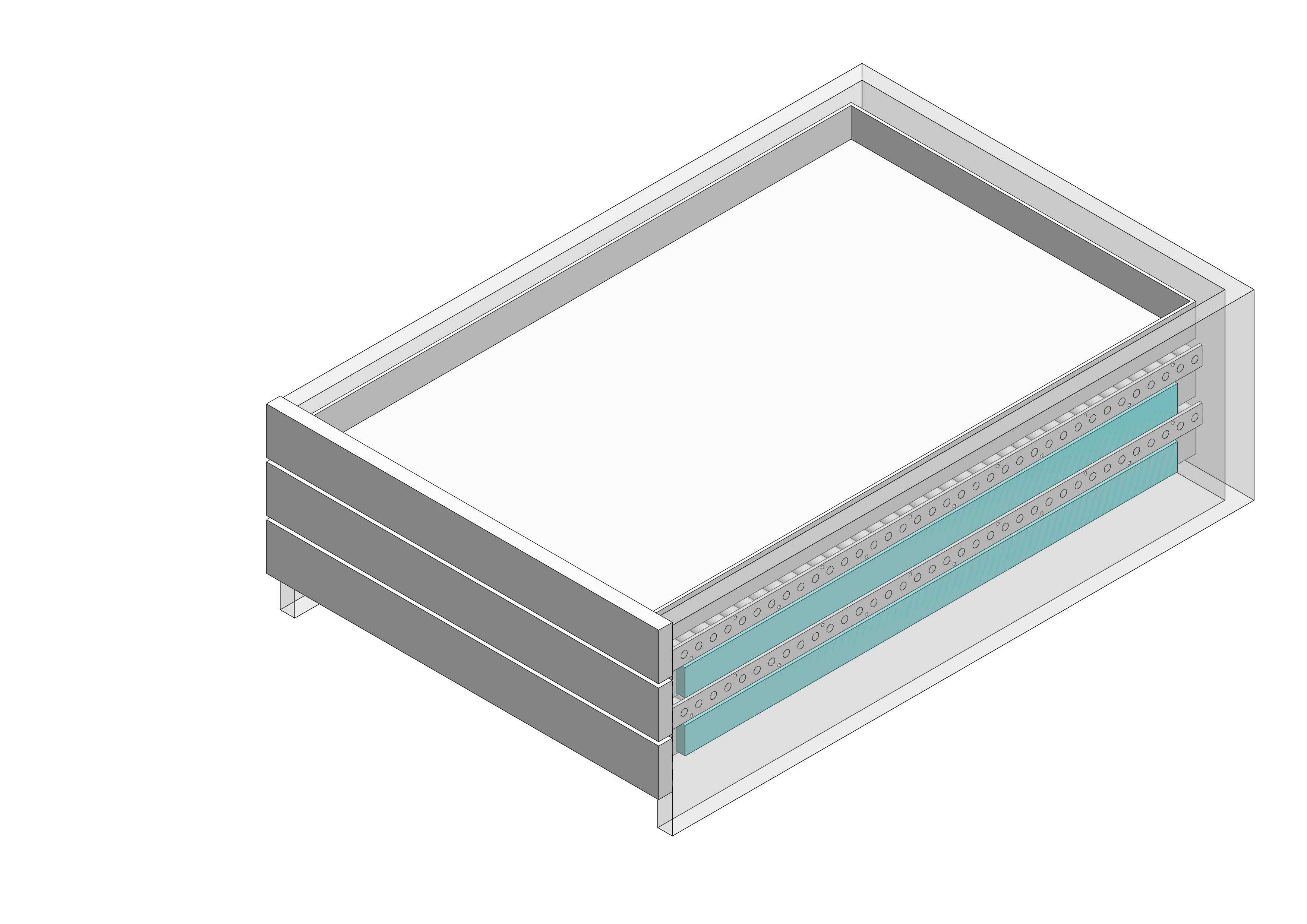

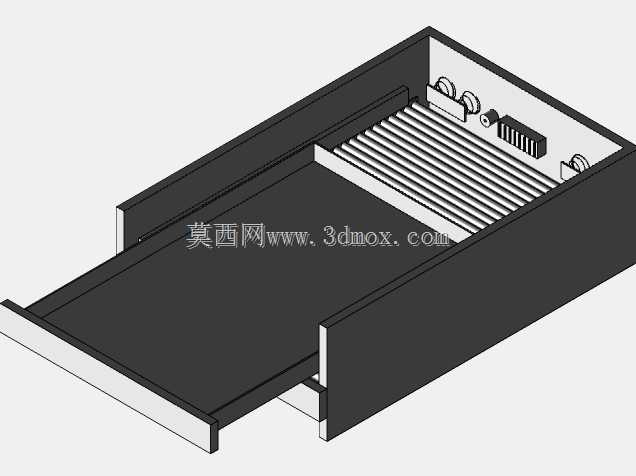

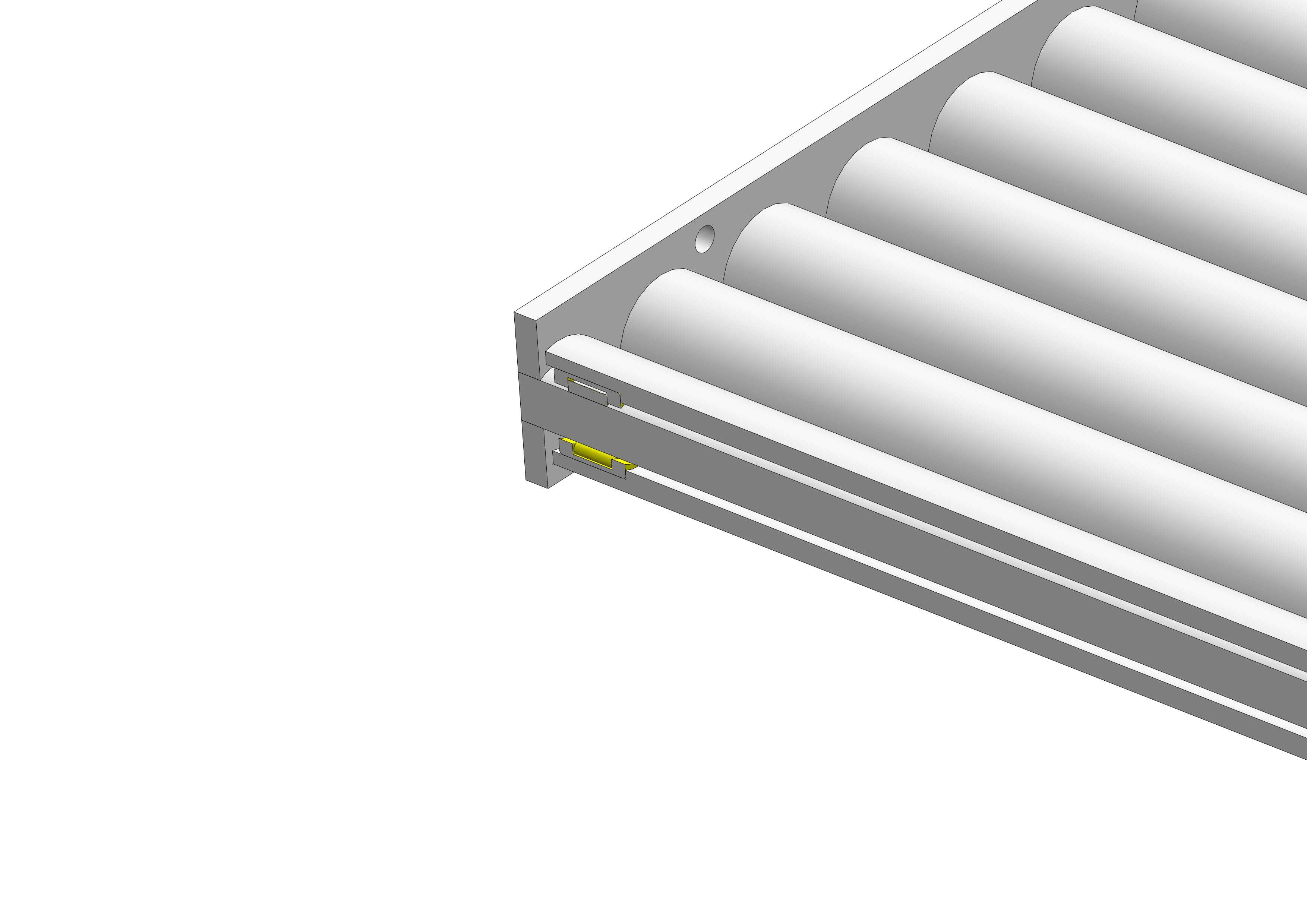

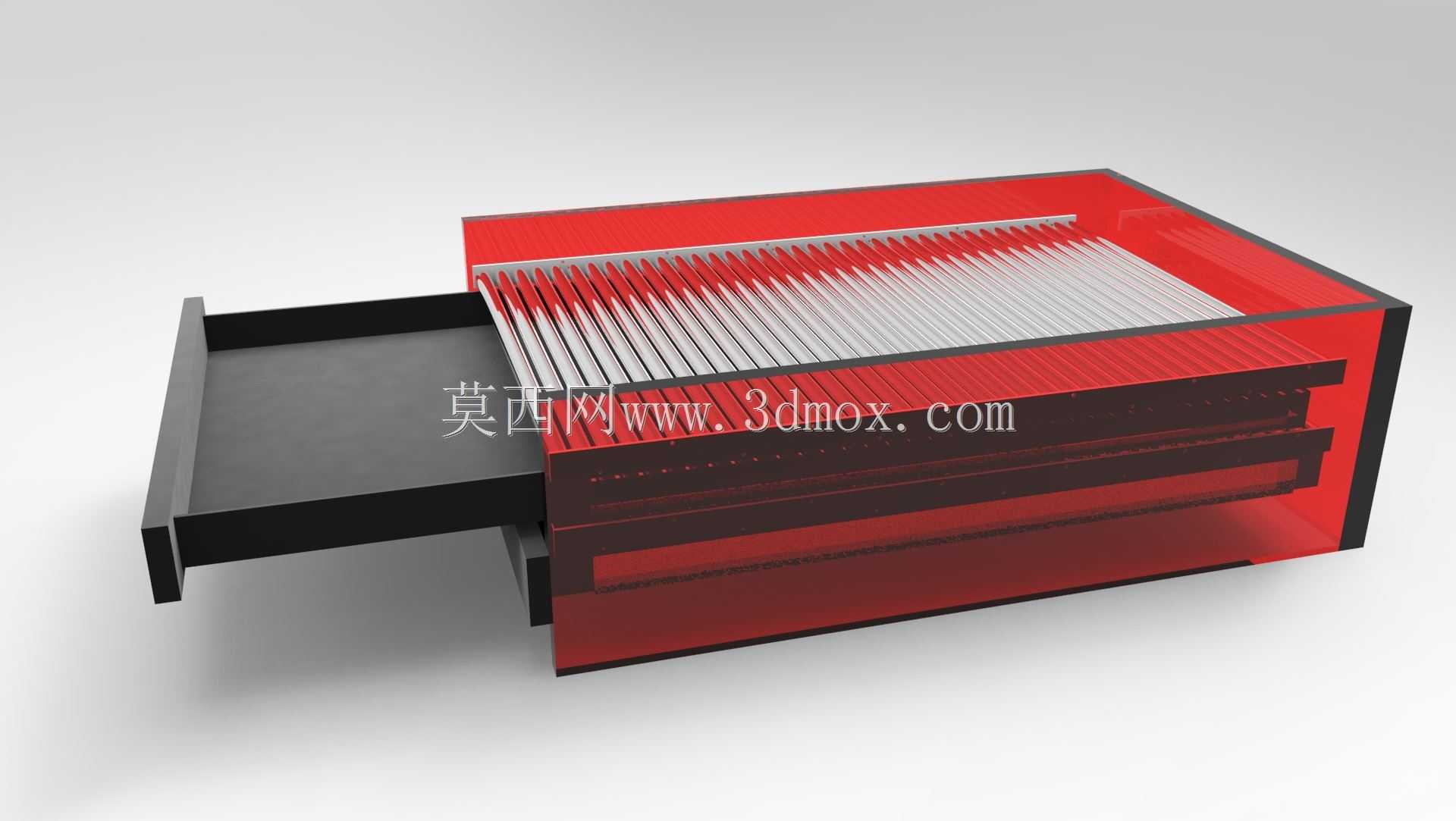

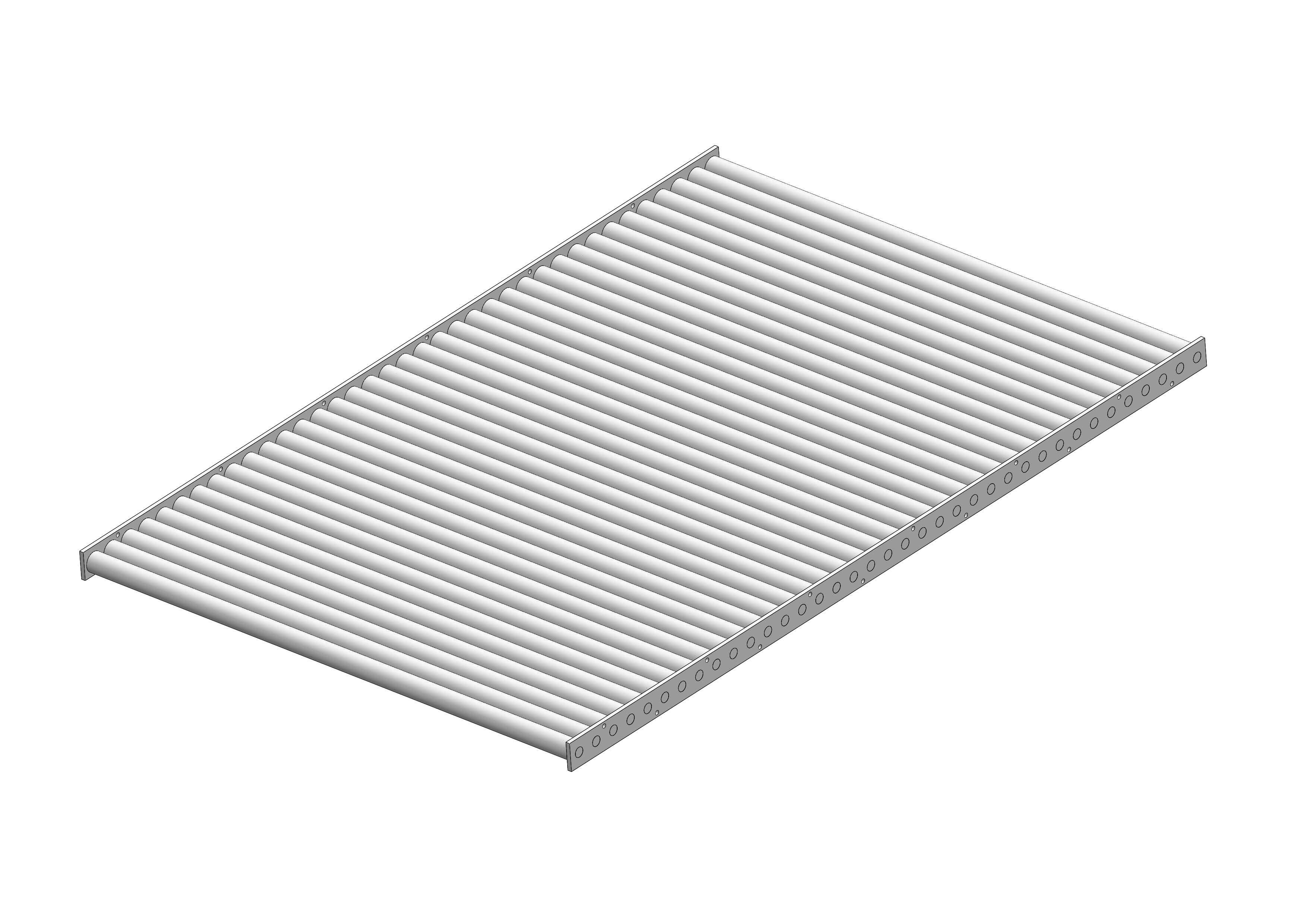

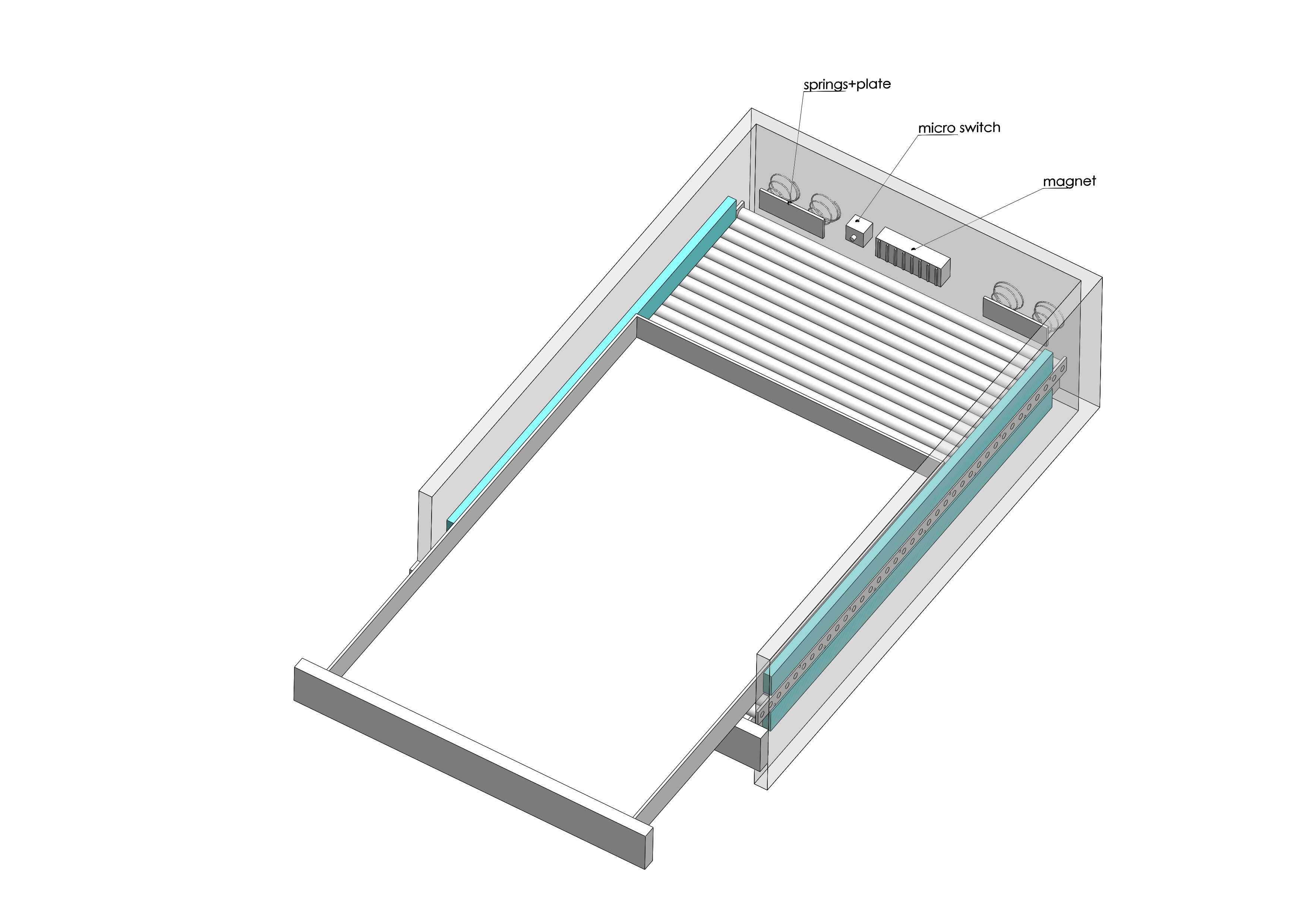

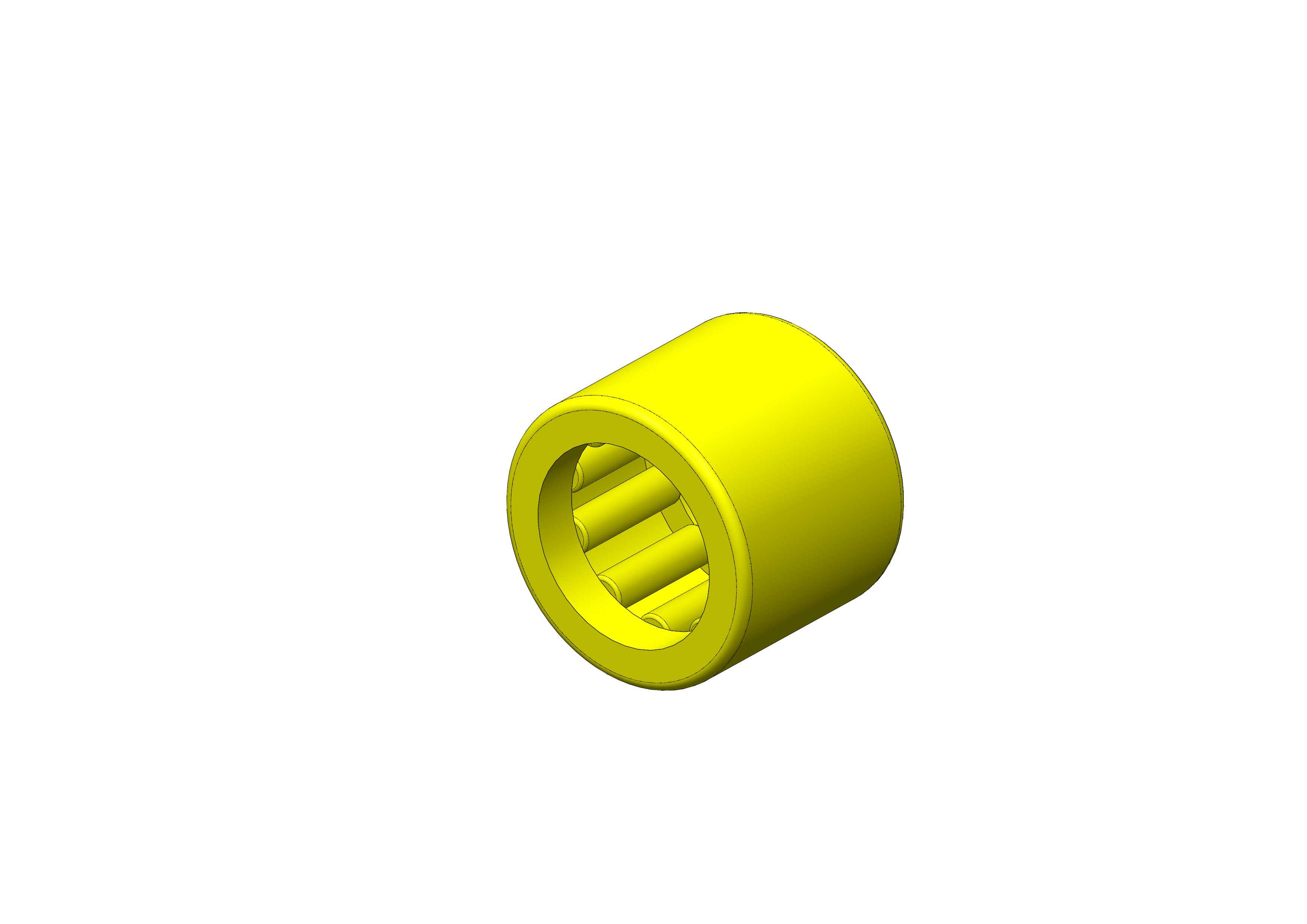

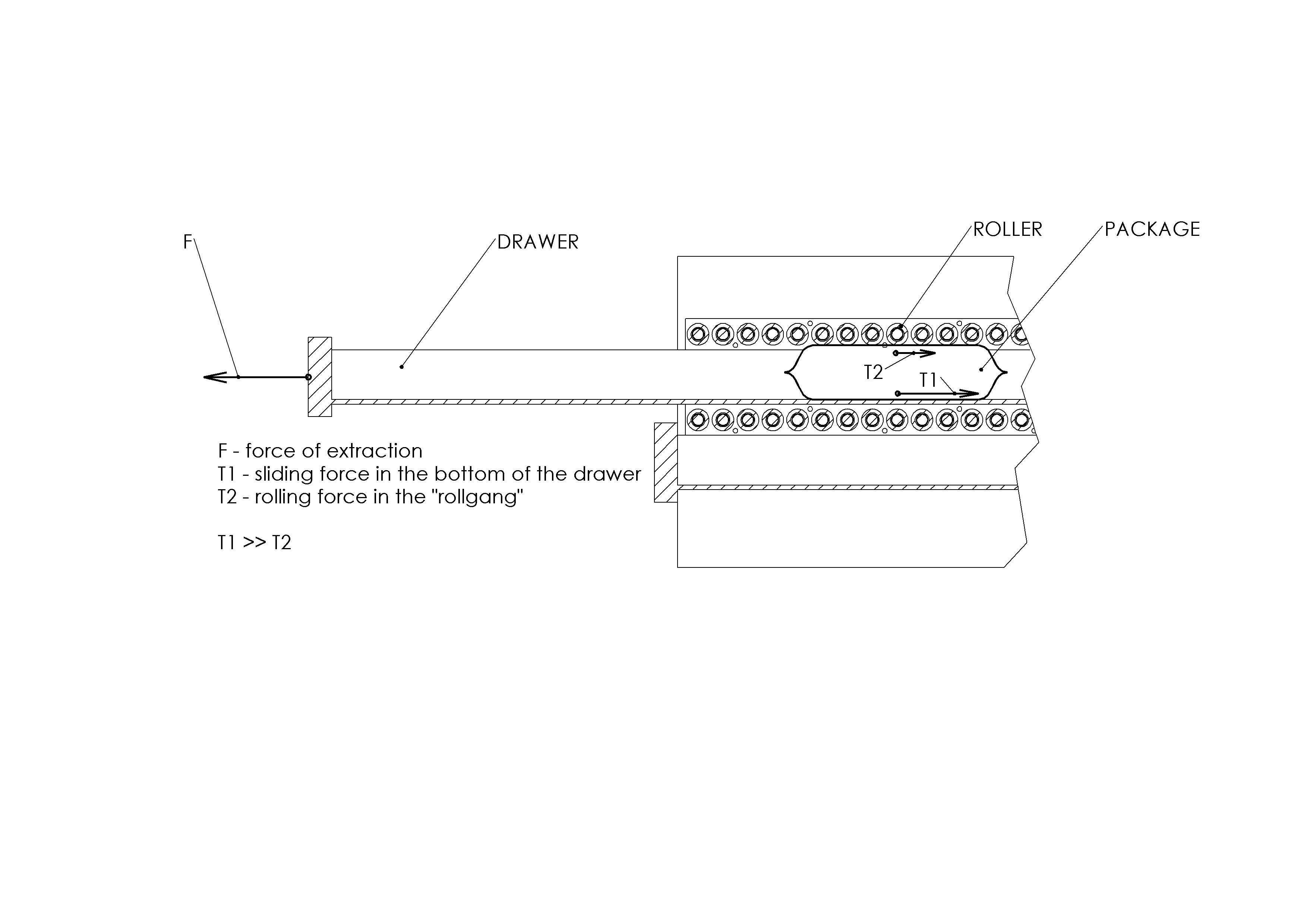

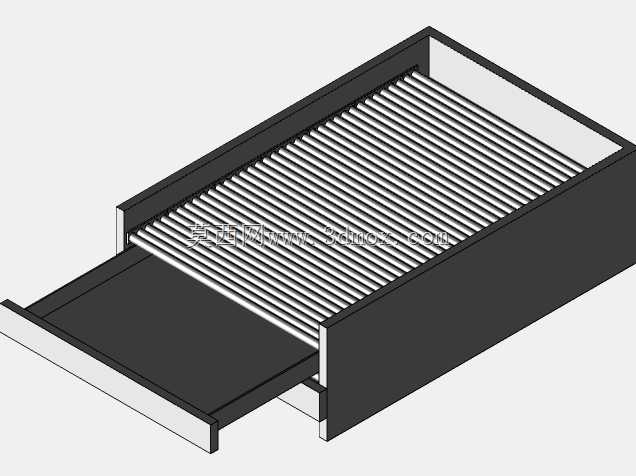

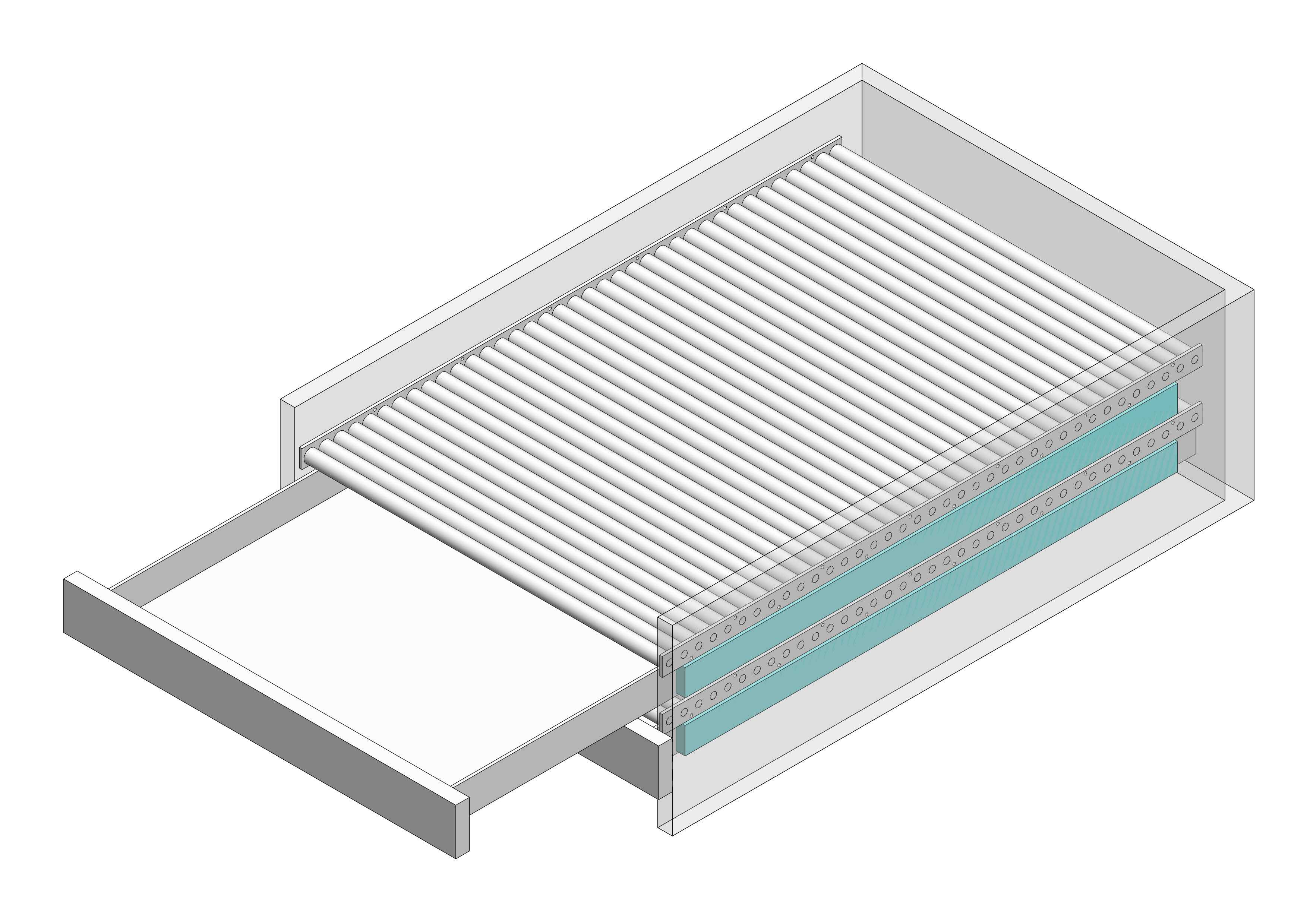

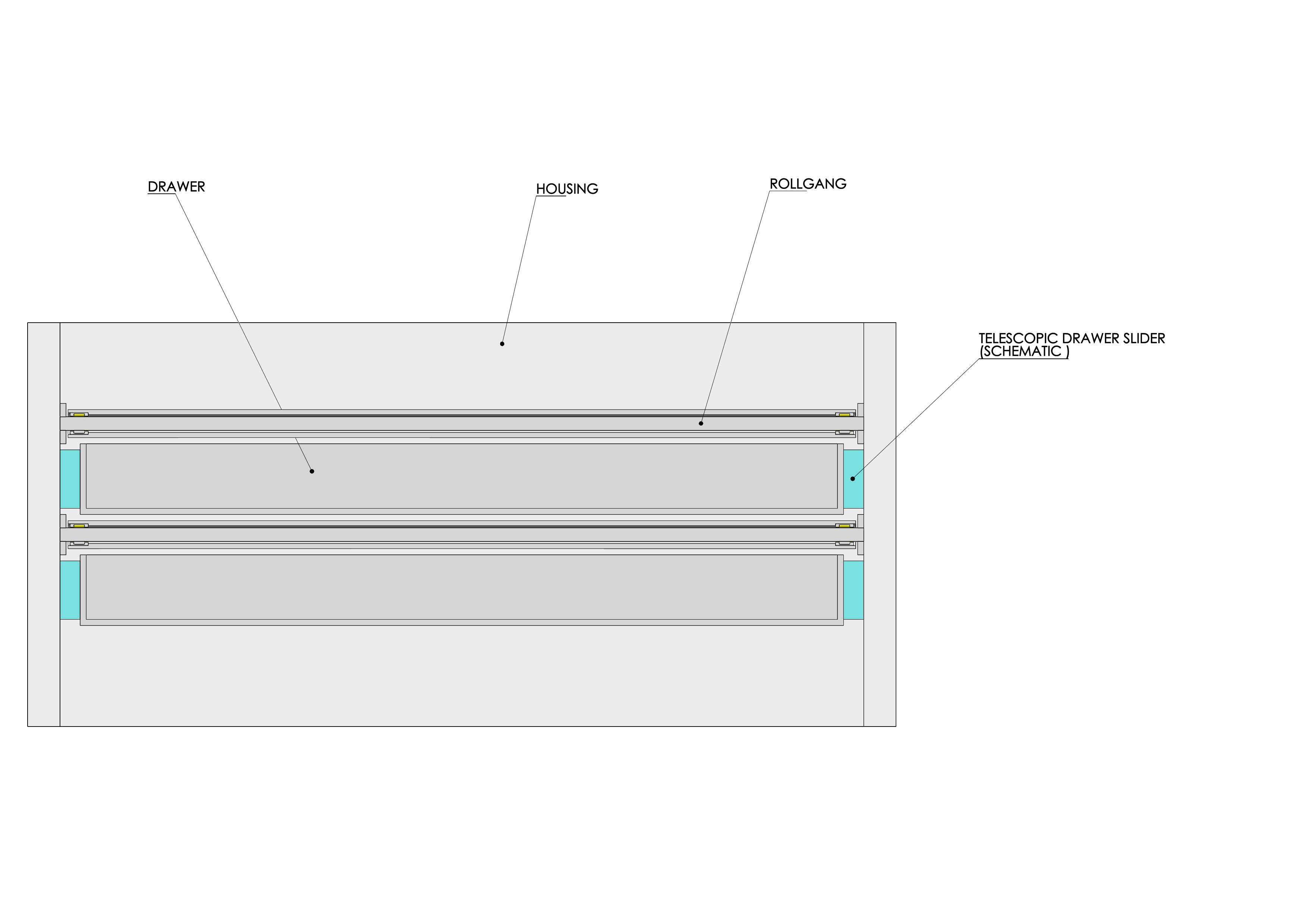

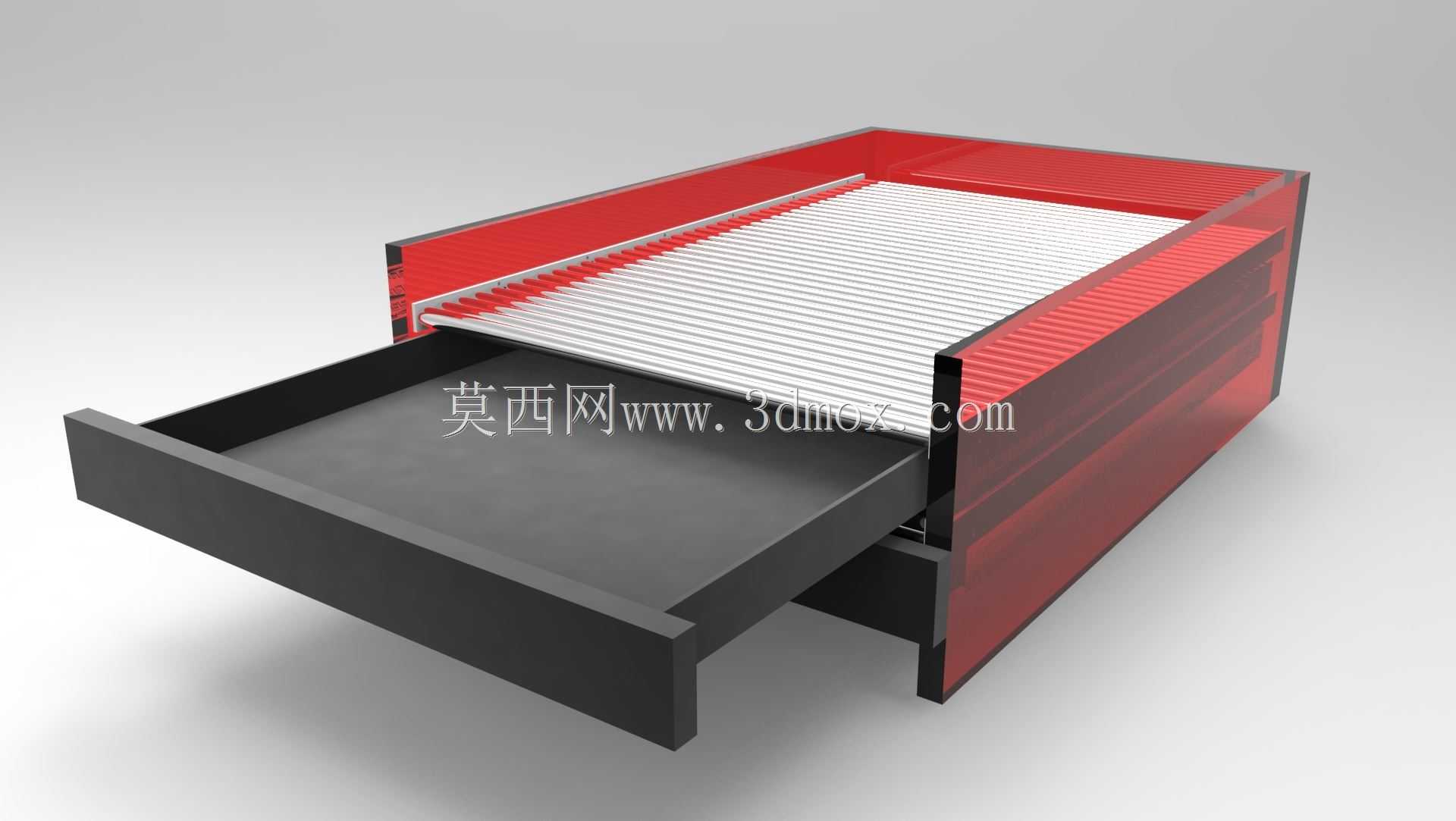

该结构主要应用于带抽拉式储物舱的各类柜体、设备储物单元场景，常见于工业控制柜储物格、办公密集架抽屉、精密仪器收纳舱等对抽拉顺畅度、锁止可靠性有较高要求的使用场景，解决传统抽屉在满载、长期使用后易出现的抽拉卡滞、关闭后移位松脱、拆卸时连带内部包装或物料拖出的行业共性问题。在实际使用过程中，传统抽屉依靠底部滑轨直接承载，当抽屉内放置带独立包装的物料时，包装与抽屉底部的静摩擦力往往大于抽屉与柜体滑轨间的滑动摩擦力，抽拉拆卸抽屉时极易出现内部物料随摩擦力被连带带出的情况，同时传统抽屉关闭后仅依靠滑轨阻尼限位，受震动影响容易出现自行滑出的问题，存在物料掉落、舱门无法闭合的隐患。该防卡锁结构从摩擦受力优化与锁止逻辑两个维度完成设计，首先在抽屉与柜体上沿的接触位置设置紧密排列的滚柱辊组，采用滚针轴承作为辊组的转动承载部件，将原有的面接触滑动摩擦替换为线接触滚动摩擦，大幅降低抽屉上沿与柜体顶板之间的摩擦阻力，即使抽屉内放置的物料包装与抽屉底部摩擦力较大，抽拉过程中辊组的滚动特性也不会对包装产生额外的拖拽力，从根源上避免抽拉时内部物料被连带带出的问题。辊组整体嵌入柜体顶板的安装槽内，安装边界与柜体内腔顶板齐平，不会额外占用抽屉内部的储物空间，抽屉整体通过伸缩滑轨安装在柜体外壳上，滑轨的安装尺寸匹配常规工业抽屉的通用安装孔位，可直接替换现有传统抽屉的滑轨组件，无需对柜体结构做额外改造。锁止功能部分采用纯机械结合电磁吸合的逻辑，抽屉关闭过程中，前端首先接触弹簧缓冲元件，持续施加推力时弹簧逐步收缩蓄能，当抽屉推进到触发位置时，会触发行程开关接通电磁铁电源，电磁铁产生稳定磁吸力将抽屉背面的磁吸件牢牢吸合，完成锁止动作，锁止状态下磁力保持稳定，无需持续供电维持吸力，仅在需要打开抽屉时切断电磁铁电源，弹簧积蓄的弹力会自动将抽屉向外推出一段距离，方便使用者抽拉，整个锁止与解锁过程无需额外设置手动锁止拨件，结构简单可靠，长期使用也不会出现机械卡件磨损导致的锁止失效问题。整体结构采用模块化设计，辊组组件、电磁锁组件、弹簧缓冲组件均可独立拆分更换，维护成本极低，适配不同宽度、深度的抽屉安装需求，仅需根据抽屉承重调整辊组的滚柱密度与电磁铁吸力参数即可完成适配。
