MG959RC舵机引脚结构三维建模

　　在航模制作、小型机器人关节驱动、精密位移控制类项目里，MG959型号RC伺服舵机是应用频次极高的执行部件，很多做小型自动化装置、模型改装的工程师都遇到过现成模型库找不到对应舵机精准数模的情况，尤其是带引脚出线结构的版本，常规通用舵机模型要么出线位置不对，要么安装耳尺寸有偏差，搭建设备装配体的时候经常出现干涉、安装孔对不上的问题，直接影响后续结构件的设计精度。

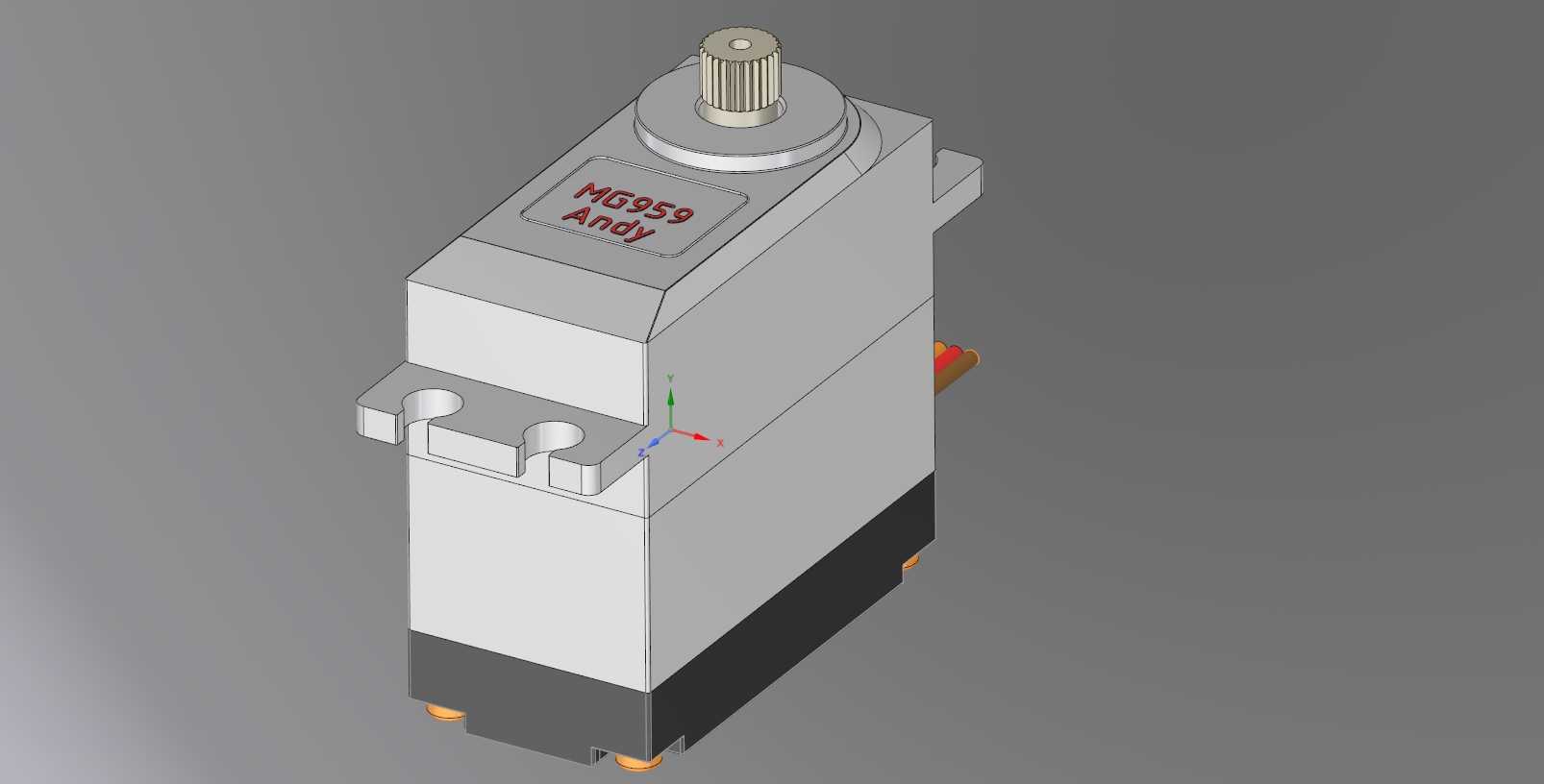

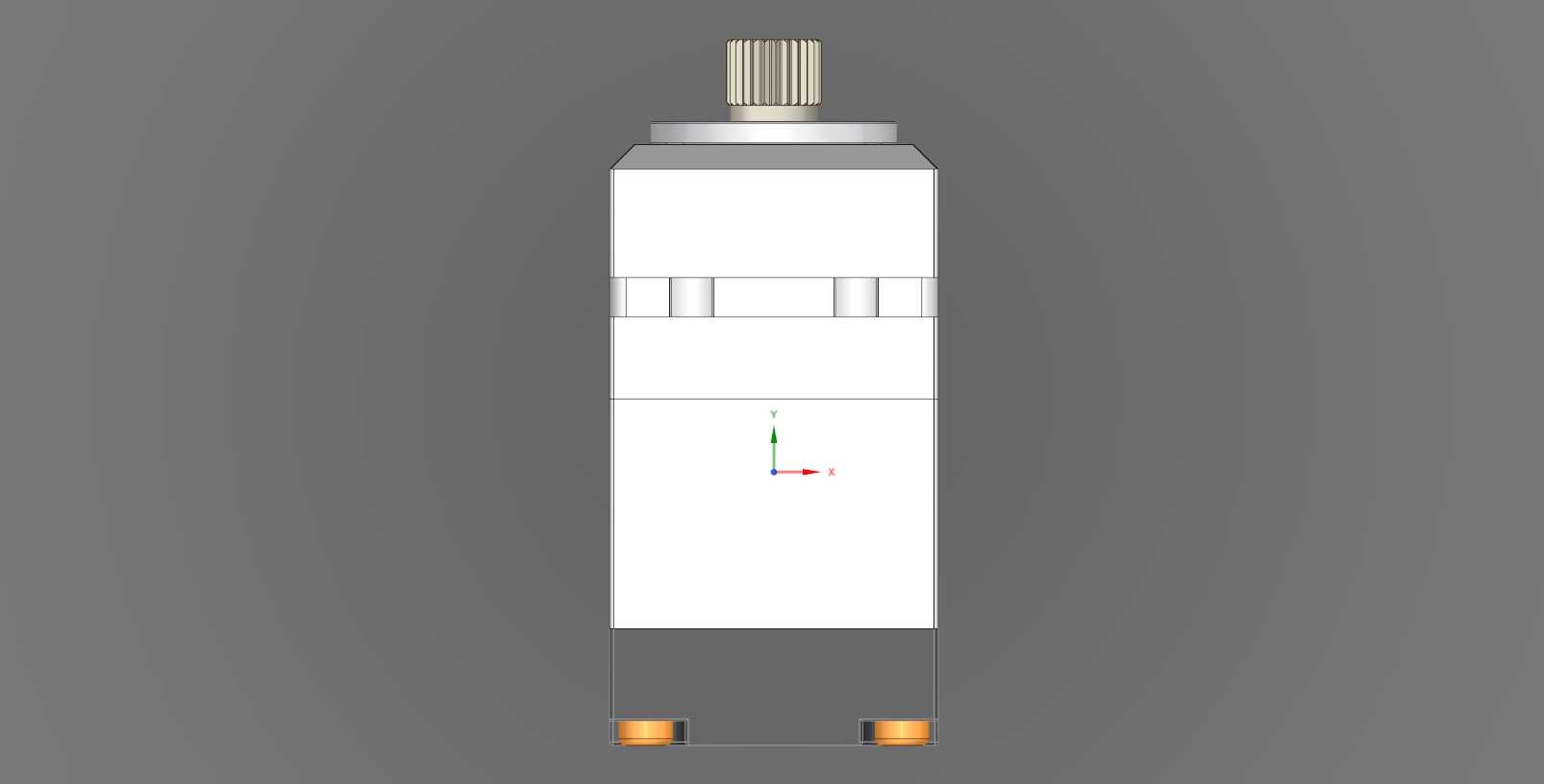

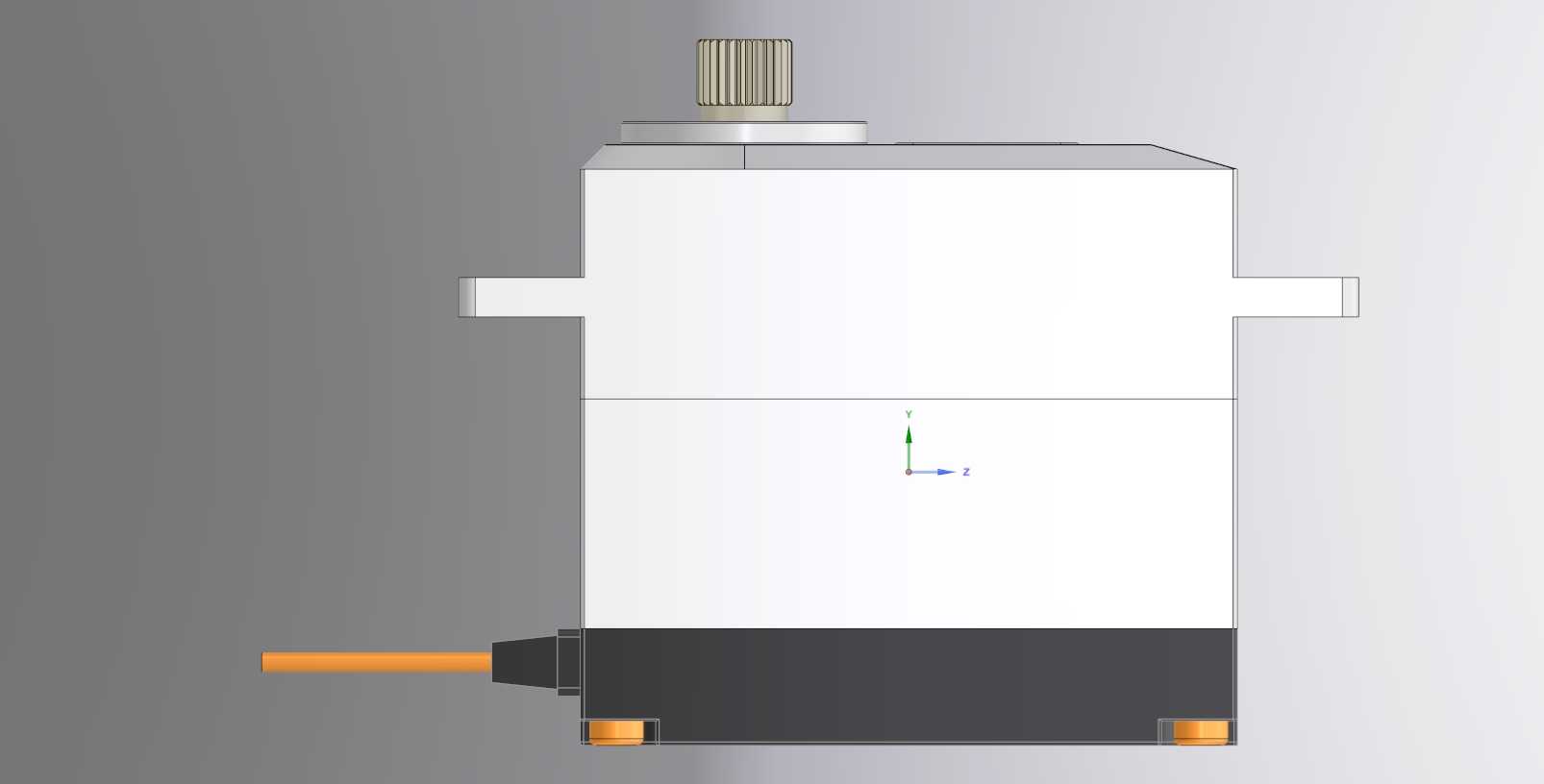

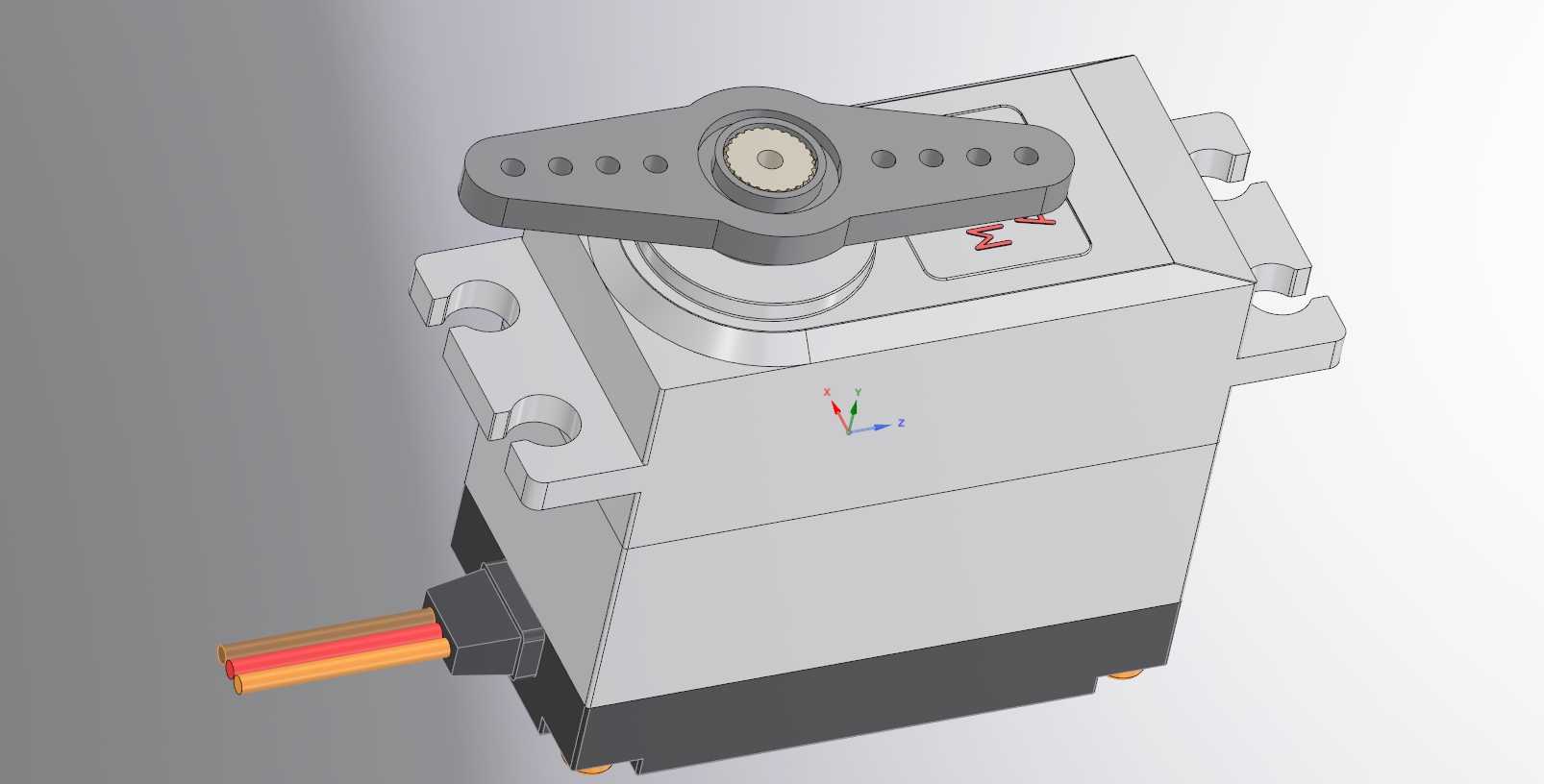

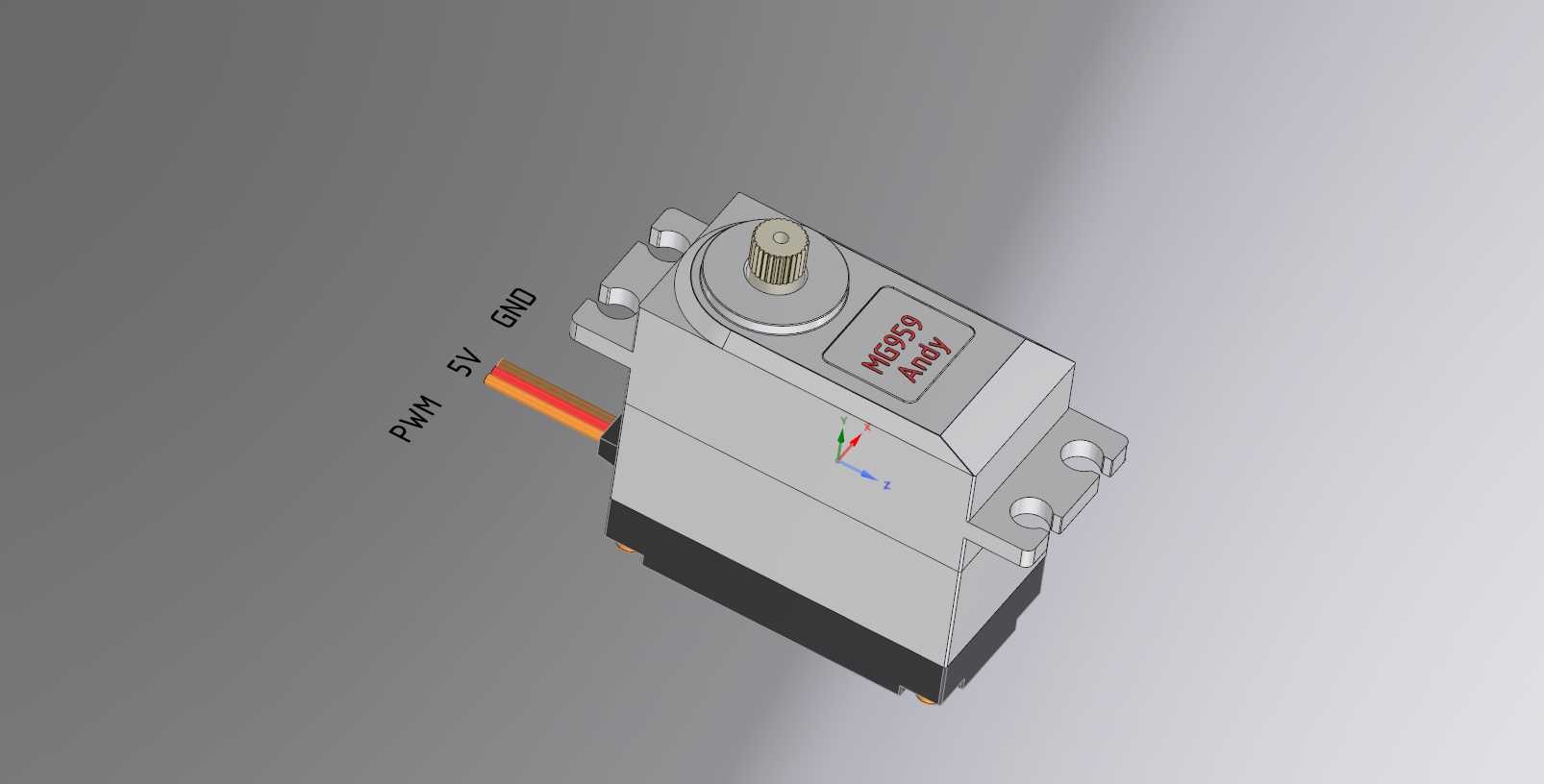

　　这次建模的核心出发点就是还原实际量产MG959舵机的真实安装边界，首先从外形轮廓来看，舵机主体采用方壳式结构，顶部输出轴为金属齿输出端，轴径、齿形参数完全匹配实物规格，输出轴顶端的安装螺纹孔位置、深度都做了精准还原，方便后续装配舵盘、摇臂等连接件的时候直接做配合约束，不用反复核对尺寸。壳体两侧的安装耳是建模时重点校准的部分，两个安装耳的中心距、安装孔孔径、耳片厚度以及相对于主体壳体的突出高度，都按照实物测绘尺寸做了1:1还原，安装孔的沉台结构也做了细化，设计安装支架的时候可以直接调用这个数模做孔位对齐，不会出现支架做好了装不上舵机的问题。

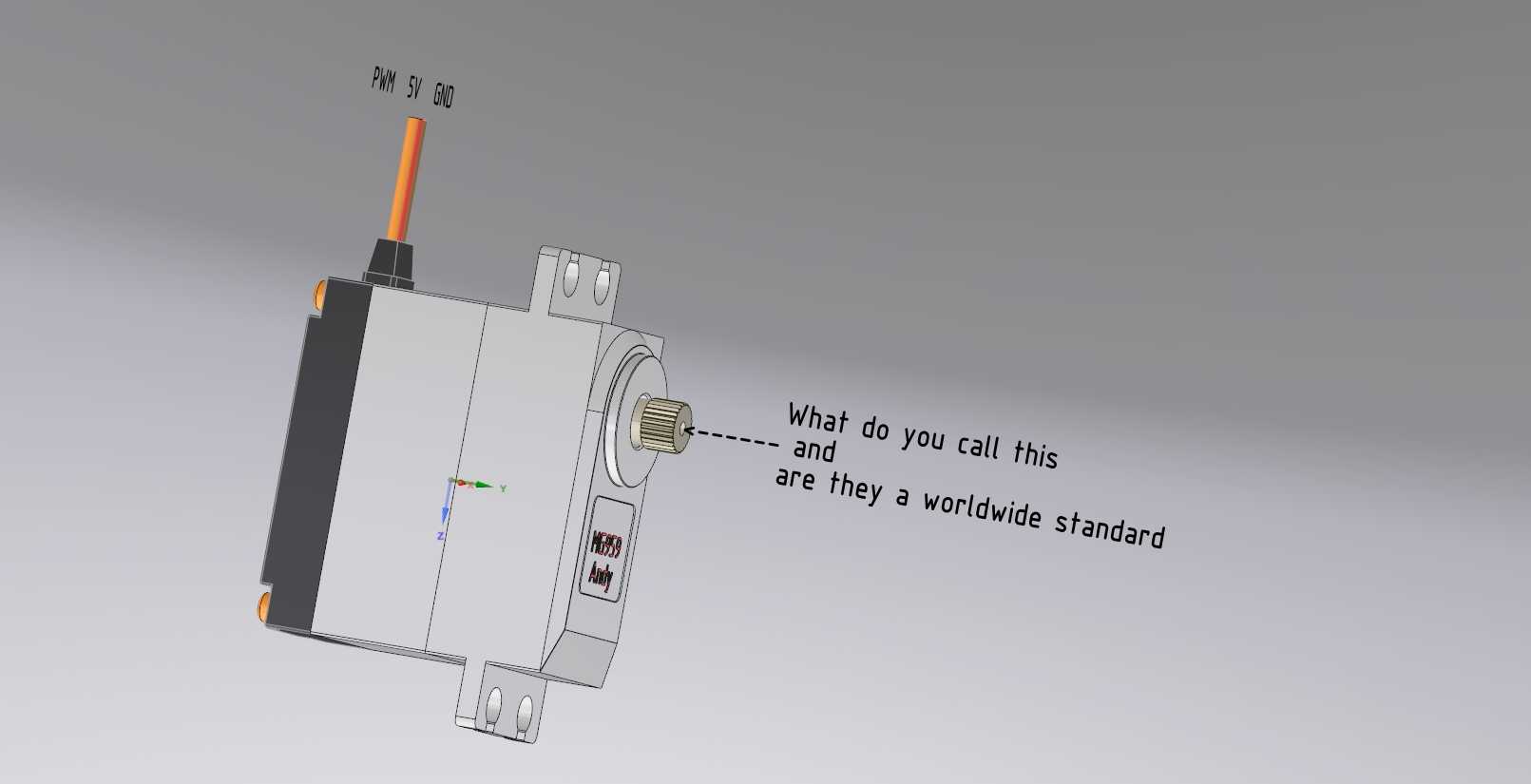

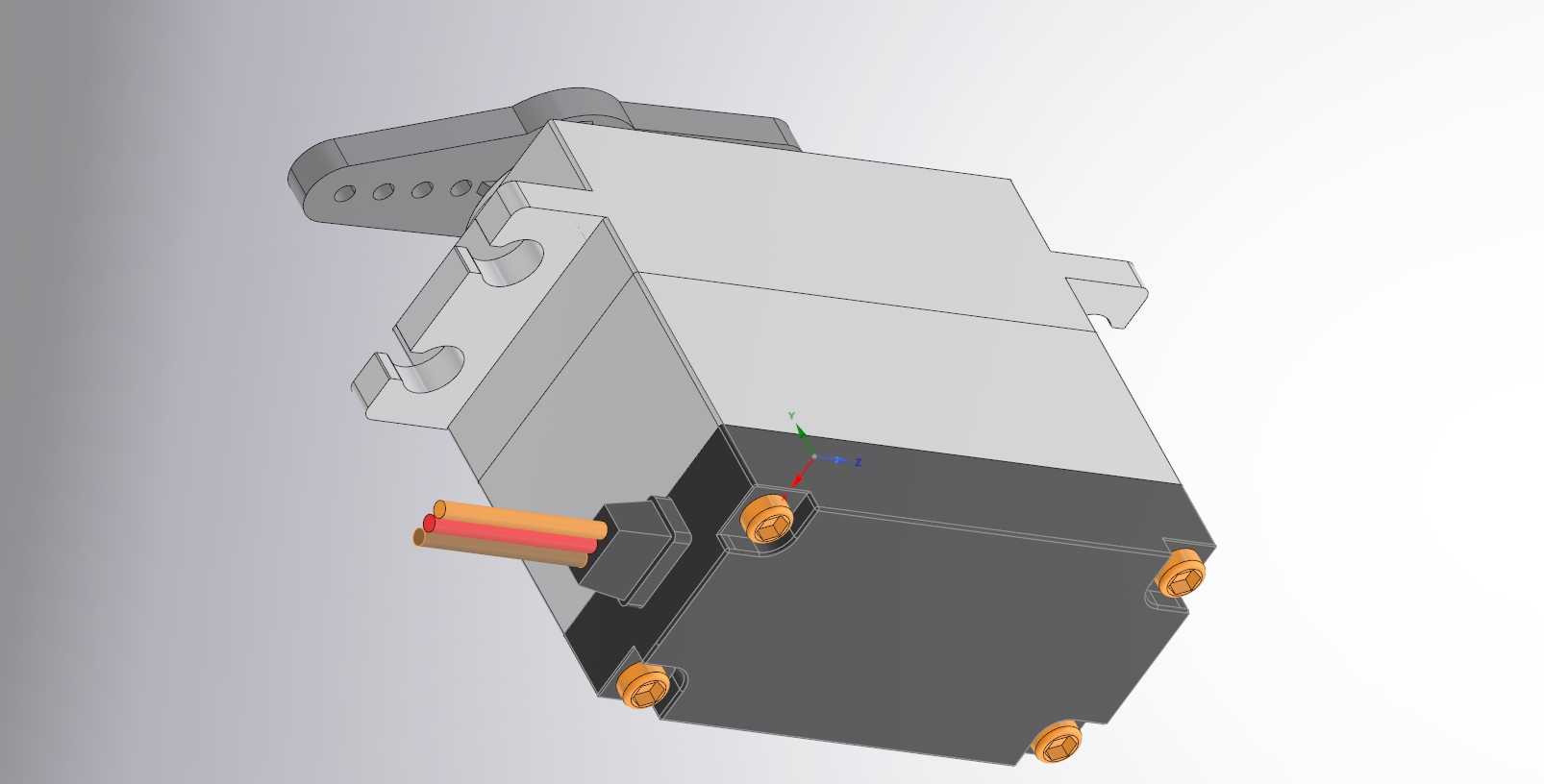

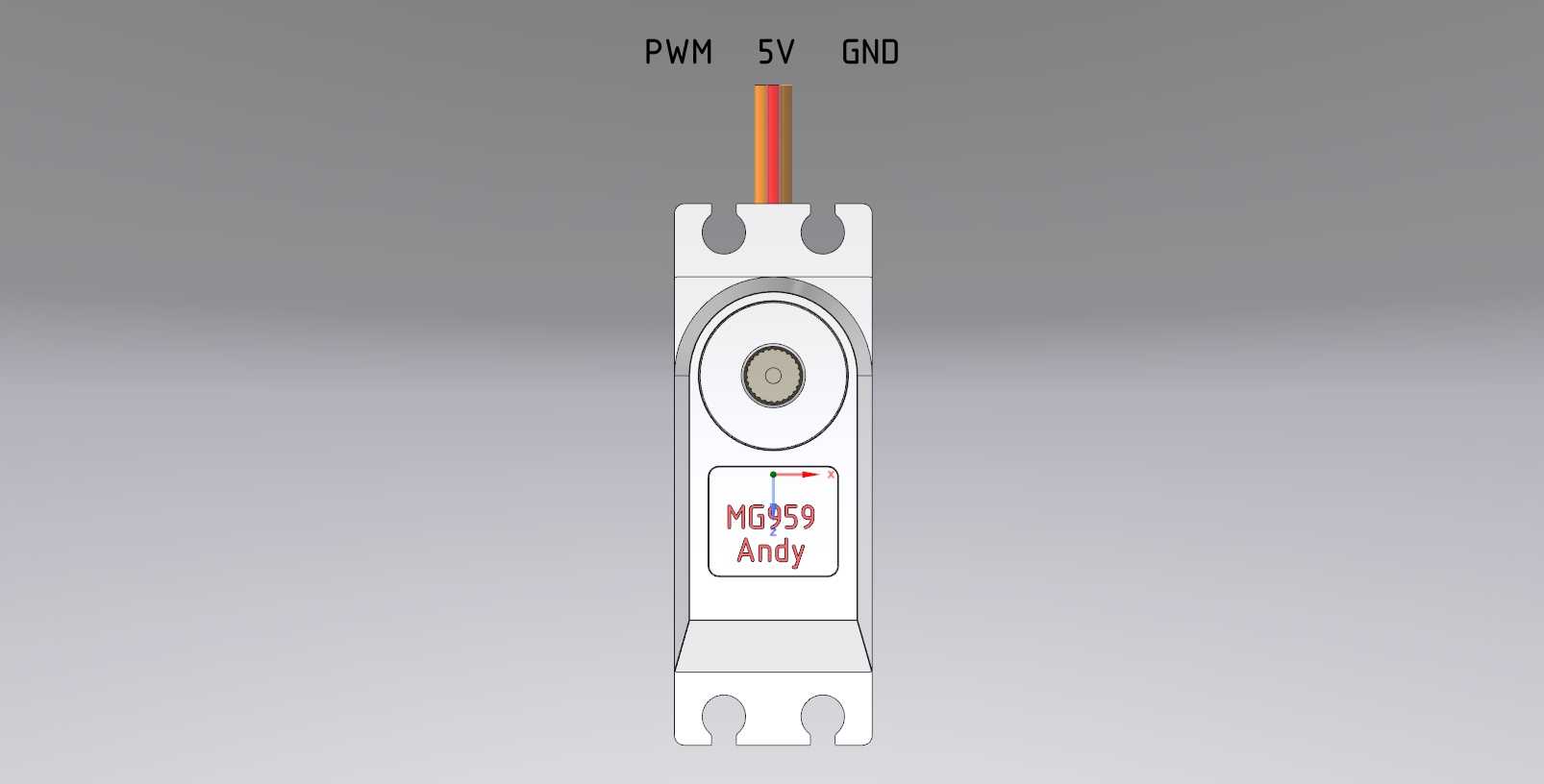

　　引脚出线部分是这个模型和通用舵机模型最大的区别，出线位置在壳体侧方靠近底部的位置，三根引线分别对应PWM信号、5V电源、GND地线，线径、出线方向以及引线根部的护套结构都做了还原，在做整机布线规划的时候，可以直接参考这个出线位置预留走线空间，避免后续装配时引线被结构件挤压、弯折过度导致断线。壳体表面的标识细节也做了对应还原，顶部的型号标识印刷位置、壳体上的定位凸台、底部的端盖配合缝都有体现，不是简化的方块模型，做渲染出图或者装配爆炸图的时候能还原真实的产品外观。

　　从实际应用场景来说，这个舵机常被用在1:10及以上比例的遥控车转向机构、固定翼航模的舵面控制、小型六足机器人的关节驱动、机械臂的末端姿态调整这些场合，这些场景对舵机的安装位置精度要求都不低，比如遥控车的转向机构，如果舵机安装位置偏了1mm，转向拉杆的行程就会出现偏差，直接影响转向回正性能；六足机器人的关节如果舵机安装孔位不对，整条腿的运动学解算都会出现误差，步态调试的时候会出现走路偏移、关节卡顿的问题。这个数模把所有安装相关的边界尺寸都做了精准还原，结构工程师在做整体方案设计的时候，可以直接把这个舵机数模放进装配体里，提前规划安装位、预留出线空间、匹配连接件尺寸，不用等拿到实物再测绘改图，能大幅缩短原型机的开发周期。

　　建模过程中特意做了结构分层，壳体、输出轴、齿轮组占位、引线部分都是独立的实体，后续如果需要做剖视展示内部结构，或者修改出线方向、安装耳结构来适配特殊安装场景，都可以直接编辑对应特征，不用从头开始建模。另外模型的配合基准都做了统一，输出轴的中心轴线、安装耳的孔中心连线、壳体的安装基准面都设置了标准参考基准，在装配体里做配合约束的时候非常方便，不用额外找参考面。

　　很多工程师在做小型项目的时候习惯用简化的方块代替舵机做布局，等到实际加工装配的时候才发现尺寸对不上，要么是安装耳和支架干涉，要么是出线位置被挡住，不得不重新加工结构件，浪费时间和加工成本。这个精准的舵机数模就能避免这类问题，从方案布局阶段就用真实尺寸的模型做校验，所有安装、布线相关的结构都能提前验证，不管是做3D打印的安装支架，还是做钣金、机加工的结构件，都能一次做对，减少反复修改的次数。另外对于做教学演示、项目展示的场景，这个带细节的模型渲染出来的效果也比简化模型真实很多，能更清晰地展示舵机在整个设备里的安装位置和连接关系。
