激光打标机用AI6082T651金属底座结构

　　在工业激光加工产线的工位布局中，打标设备的基座稳定性直接决定了标刻精度的长期保持能力，这款适配激光打标机的金属底座，选用AI6082 T651态铝合金作为基材，正是针对中小幅面激光打标工位的安装需求设计。从实际应用场景来看，这类底座多用于桌面式光纤激光打标机、便携式紫外打标设备的工作台承载，既可以作为打标头升降模组的安装基准面，也能直接承载待打标的小型五金件、电子元器件、塑胶壳体等工件，部分集成式治具的打标工位，还会在该底座上加装定位销、快夹工装，实现工件的快速装夹定位。

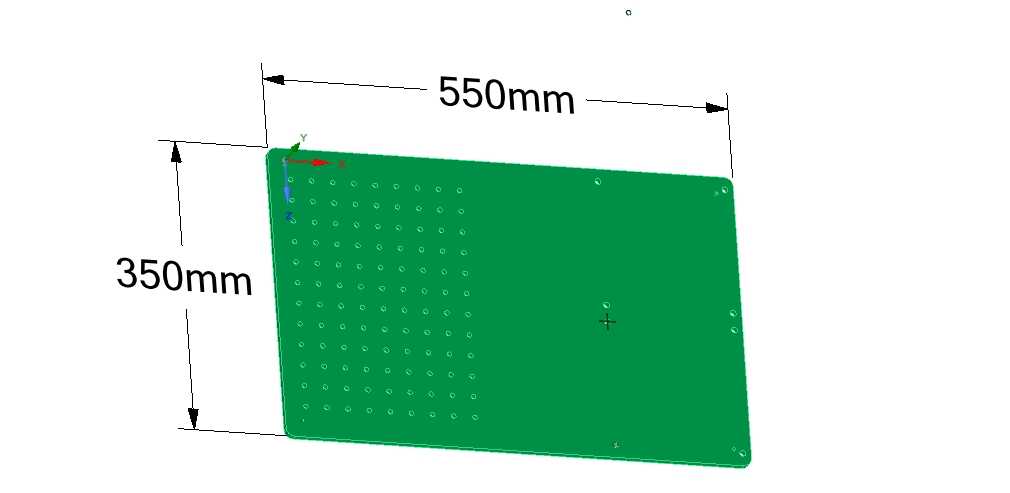

　　从设计思路层面拆解，这款底座没有采用传统铸造基座的厚重结构，而是选用550mm×350mm的矩形平板构型，核心是平衡刚性与整机重量——T651态的铝合金经过预拉伸处理，内应力释放充分，加工后长期放置不会出现翘曲变形，平板式的结构也能最大化利用安装平面，相比带加强筋的铸造底座，加工工序更少，平面度更容易控制到0.05mm/m以内，完全满足激光打标0.1mm级的标刻定位精度要求。底座表面规则排布的阵列孔系，是设计中的核心功能点，这些孔位采用等间距排布，兼容M4、M5两种常用的工装安装螺丝规格，既可以直接固定激光发生器的升降立柱、场镜安装支架，也能配合T型槽螺母或者快换压块，固定不同外形的待加工工件，不需要针对每款工件单独制作整面的定位治具，大幅缩短小批量打标作业的换型准备时间。

　　在安装边界的考量上，550mm的长度方向刚好适配市面上主流的20W-50W光纤打标机的立柱安装间距，350mm的宽度方向预留了足够的工件操作空间，操作人员在上下料时手臂不会和设备侧边的护罩产生干涉，底座边缘预留的沉头安装孔，可以直接将整个基座固定在标准铝型材工作台或者钢制机架上，安装孔的沉头深度适配M6内六角螺丝，锁紧后螺丝头不会高出底座平面，避免刮蹭工件或者工装底板。底座的厚度选型经过了刚性校核，在承载30kg以内的打标头模组与工装负载时，平面的最大扰度控制在0.02mm以内，不会因为长期负载出现中部塌陷的问题，相比同尺寸的钢板底座，铝合金材质的重量降低了60%以上，方便设备的搬迁与工位调整，同时铝合金的导热系数更高，打标过程中产生的少量热量可以通过底座快速散出，避免局部热量堆积影响场镜的焦距稳定性。

　　从实际使用的细节设计来看，底座的四个边角做了R5的圆角处理，避免操作人员上下料时被锐边划伤，表面做了硬质阳极氧化处理，硬度达到HV300以上，日常使用中被工件、工装磕碰不容易留下凹痕，长期使用也不会出现锈蚀问题，阵列孔的孔口做了0.2mm的倒角，既可以去除加工毛刺，也能在安装螺丝或者定位销时起到导向作用，不需要反复对准孔位。针对部分需要加装视觉定位系统的打标工位，底座的平面度基准可以直接作为视觉相机的标定基准面，不需要额外加装标定平台，减少了整机的零件数量与装配调试环节。在产线集成的场景中，这款底座还可以直接对接流水线的接驳台，底座的侧边预留的螺纹孔可以安装传感器支架、挡停机构，实现在线式打标的自动化工位搭建，不需要对底座进行二次加工，适配性更强。
