适配Tormach机床的R8弹性夹头锁紧工具

　　在普通铣床及入门级数控铣削加工场景中，R8主轴锥孔是应用范围极广的接口标准，大量台式铣床、小型加工中心都采用这一锥度规格实现刀具的装夹固定，而Tormach系列桌面级数控铣床作为个人加工、小批量精密试制场景的常用设备，其主轴锁紧结构与标准R8夹头的配合精度，直接决定了加工过程中的刀具跳动量与装夹可靠性。这套兼容适配结构的核心作用，就是完成R8弹性夹头在Tormach主轴内的拉紧锁紧，替代原厂专用锁紧部件，解决配件采购周期长、适配规格受限的实际问题。

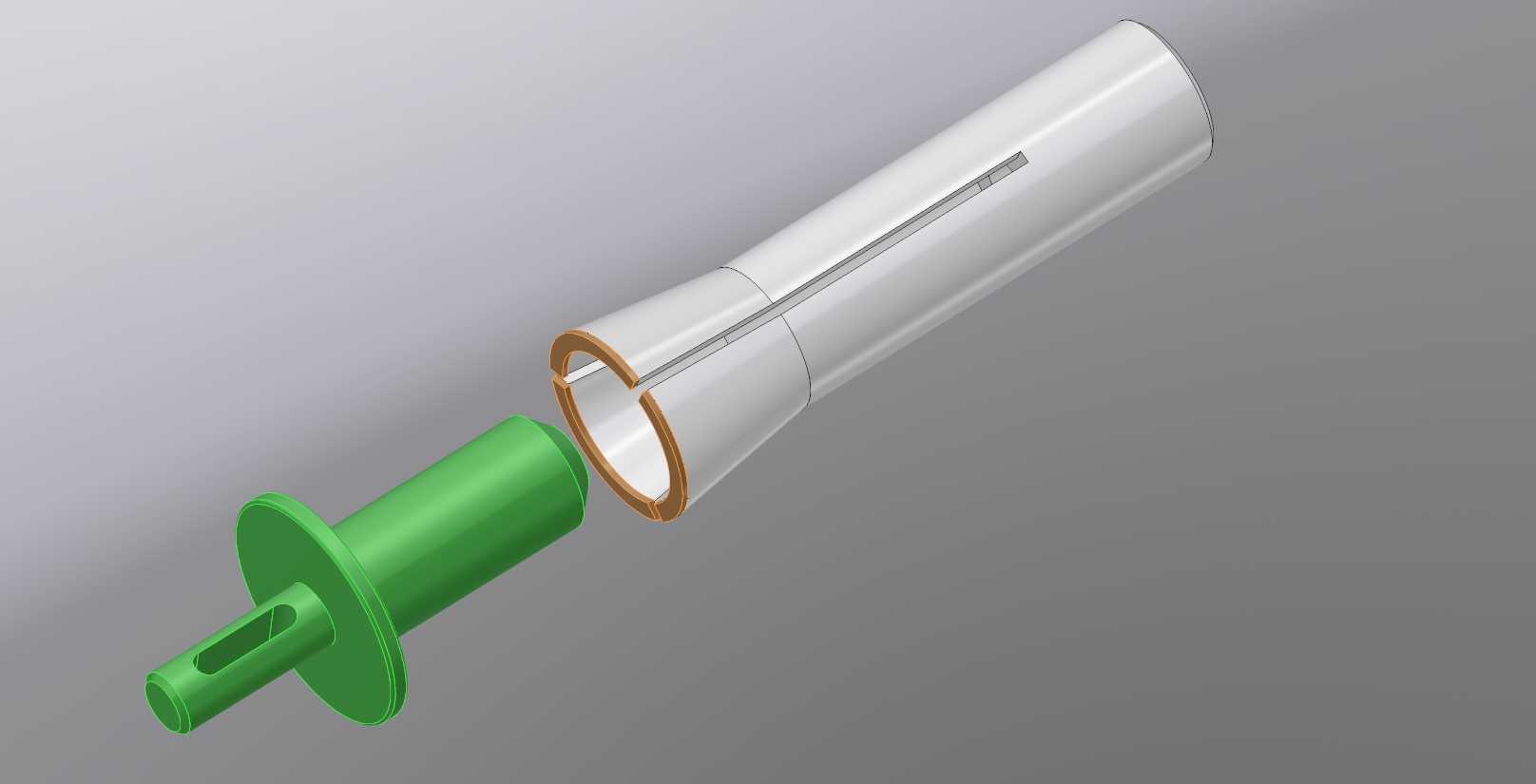

　　从功能实现逻辑来看，整套结构分为弹性夹头本体与拉紧推杆两个核心部分，弹性夹头部分采用开缝式弹性结构，沿轴向开设通长收缩槽，当受到轴向拉紧力时，夹头锥面与主轴R8锥孔紧密贴合，内孔同步收缩抱紧刀具柄部，实现刀具的径向定位与扭矩传递；拉紧推杆部分则穿过主轴中心通孔，前端的凸缘结构卡入夹头尾部的卡槽内，尾部与主轴的拉杆机构连接，将拉杆的轴向拉力直接传递到夹头尾部，驱动夹头完成收缩动作。这种结构设计完全匹配R8锥度的装夹原理，不需要对原有主轴结构做任何改装，就能直接替换原厂配件使用。

　　设计过程中首先要保证的是锥面配合精度，R8锥孔的锥度为每英尺3.5英寸，对应的锥角约为16度52分，夹头外锥面的角度公差必须控制在极窄的范围内，才能保证与主轴锥孔的接触面积达到85%以上，避免因接触不良导致的装夹刚性不足、加工振刀等问题。夹头内孔的末端尺寸设定为9.99毫米，是针对10毫米直径直柄刀具做的适配设计，这个尺寸的公差选择需要兼顾弹性收缩量与抱紧力，过盈量太大会导致夹头收缩困难、刀具拆装费力，过盈量太小则会出现抱紧力不足、刀具打滑的问题，经过实际切削验证，这个尺寸下配合合理的槽宽设计，在拉紧状态下能提供足够的摩擦力，满足硬质合金铣刀、钻头等刀具在常规铣削参数下的扭矩传递需求。

　　安装边界方面，整套结构的轴向长度完全匹配Tormach主轴的内部行程，拉紧推杆的杆身直径小于主轴中心通孔直径，安装过程中不会出现卡滞，前端凸缘的厚度与夹头尾部卡槽的深度配合，保证拉紧过程中不会出现脱开的情况，推杆尾部的连接结构与原厂拉杆的螺纹规格完全适配，不需要额外加工转换接头就能直接连接。夹头部分的最大外径与主轴锥孔的大端尺寸匹配，安装到位后夹头端面与主轴端面的齐平度误差控制在0.02毫米以内，避免因突出量过大导致刀柄干涉、或者凹陷过深导致拉紧行程不足的问题。

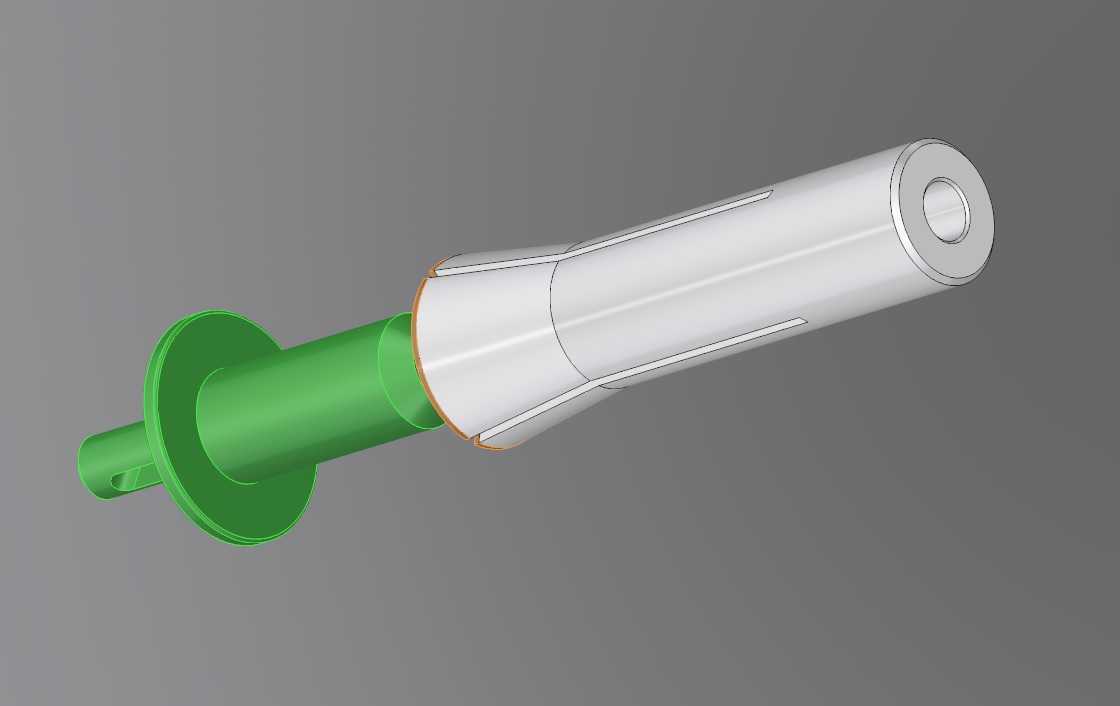

　　实际加工应用中，这套结构的适配场景覆盖了10毫米直柄刀具的全部铣削、钻削、铰削加工，在铝合金、低碳钢、工程塑料等常见材料的加工中，装夹后的刀具径向跳动量可以控制在0.01毫米以内，满足普通铣削加工的精度要求。开缝结构的设计采用了对称三槽布局？不对，图中是单通槽？哦不对，看结构是沿轴向的单开缝配合尾部的弹性环？不对，图里夹头尾部有铜质的限位环，这个环的作用是限制夹头的最大收缩量，避免过度拉紧导致夹头产生塑性变形，延长夹头的使用寿命，同时也能保证每次拉紧的抱紧力保持一致，减少不同操作人员装夹时的力度差异带来的装夹精度波动。

　　从建模逻辑来看，整个结构的建模过程优先保证配合面的参数化关联，锥面部分采用旋转凸台特征生成，开缝部分采用拉伸切除特征，槽的宽度根据弹性变形量计算得出，保证在最大收缩量下槽的两侧不会贴合，预留足够的弹性变形空间；拉紧推杆部分的杆身与凸缘采用同轴设计，凸缘的圆角过渡处理避免应力集中，防止在拉紧力过大的情况下出现凸缘断裂的问题。所有棱边都做了微小的倒角处理，避免安装过程中刮伤主轴内孔表面，也减少拆装时的锐角划伤风险。

　　在日常设备维护中，这套结构的拆装方式与原厂夹头完全一致，不需要特殊工具，操作人员只需要按照标准R8夹头的拆装流程操作即可，使用过程中需要注意及时清理锥面的切屑与油污，避免杂质进入锥面配合处导致装夹精度下降，定期在推杆与主轴通孔的接触位置涂抹少量润滑脂，减少拉紧过程中的摩擦阻力，保证拉紧动作顺畅。对于小批量加工场景来说，这种兼容结构的实用性很强，既可以作为原厂配件的备用件，也可以根据实际加工的刀具柄部尺寸调整内孔规格，拓展设备的刀具装夹范围，不需要采购多套原厂夹头就能覆盖常用的刀具规格，降低生产辅具的采购成本。
