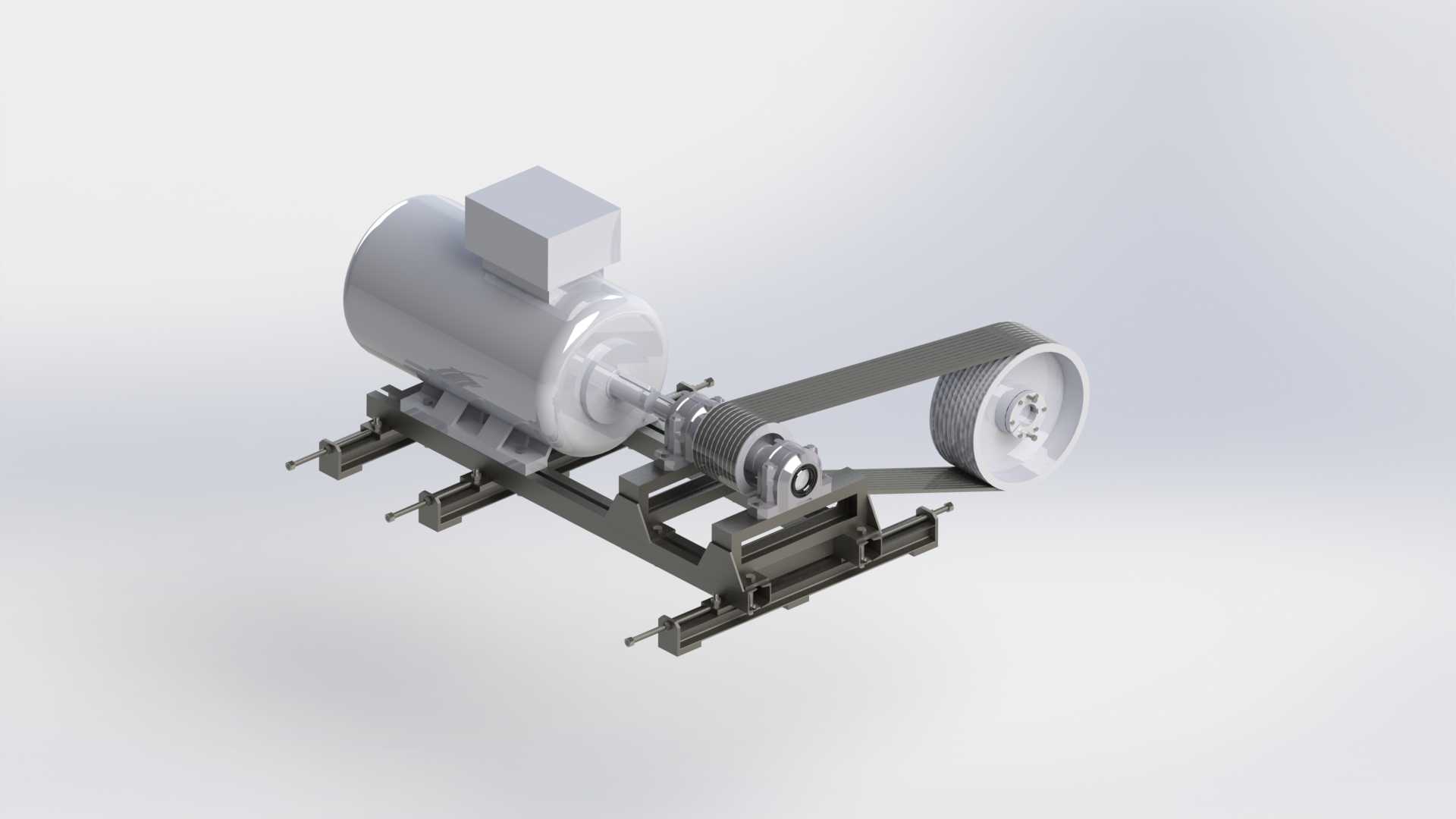

带SPC带轮的160kWV带传动电机装配结构

　　在建材破碎生产线、矿山输送系统、中型风机配套这类需要中等功率动力输出、且对传动缓冲有明确要求的场景里，这类集成V带传动结构的电机总成是非常常见的动力单元配置。不同于直联传动的电机需要和负载端严格对中、且过载时直接冲击电机轴的特性，V带传动本身具备过载打滑缓冲、安装中心距可灵活调整的优势，对于现场安装基础精度有限、负载存在瞬时冲击的工况，这套结构的适配性远高于直联方案。

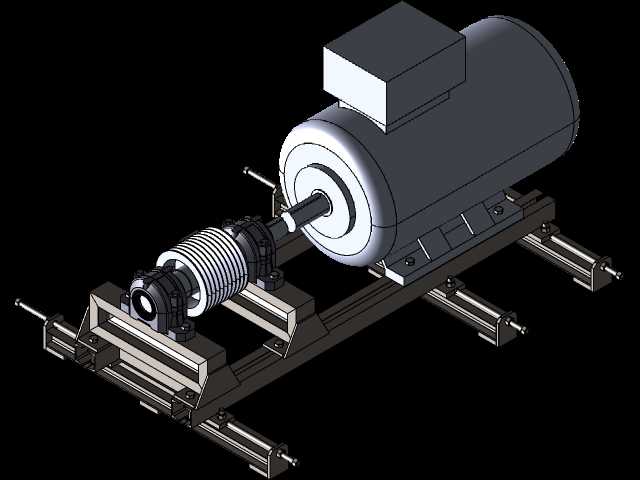

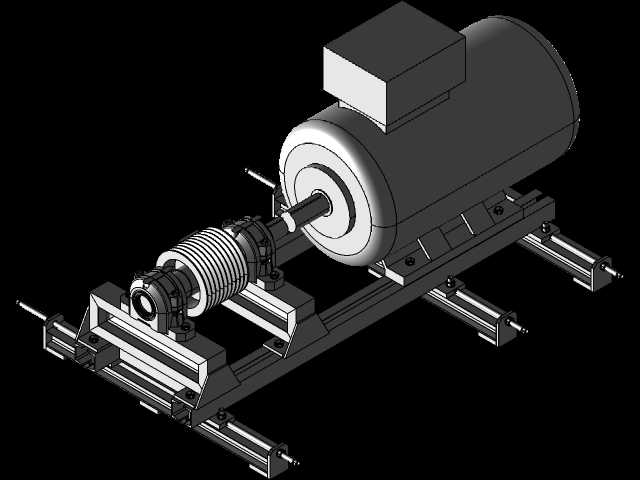

　　这套总成的核心动力源是额定功率160kW的三相异步电机，输出端匹配SPC型窄V带轮，窄V带相比普通V带的传动效率更高、传递相同功率时所需的带轮直径和张紧力更小，适配160kW这个功率段的传动需求时，不会出现普通V带根数过多、带轮过宽导致的轴端负载过大问题。电机本体通过螺栓固定在可滑动的安装滑轨上，滑轨采用双平行槽钢加调节螺杆的结构，这部分结构的设计核心是解决V带长期运行后的张紧力衰减问题——现场维护时不需要挪动电机的安装基础，只需要拧动滑轨端部的调节螺栓，就能带动电机沿滑轨轴向平移，调整两个带轮的中心距，进而将V带的张紧力调整到合理区间，调整到位后再锁紧滑轨上的电机压块螺栓即可，大幅降低了现场维护的工作量，也避免了重新对中带轮的繁琐操作。

　　从结构设计的细节来看，电机输出端的带轮采用胀套连接结构，而非传统的平键过盈配合，这种设计的优势在于带轮和电机轴的对中性更好，高速运转时的动平衡表现更优，同时拆卸维护时不需要使用拉马反复敲击带轮，避免损伤电机输出轴的轴承位。配套的从动带轮采用辐板式结构，在保证轮槽加工精度和结构强度的前提下，尽可能降低带轮自身的转动惯量，减少电机启动时的惯性负载冲击。V带的选型上匹配SPC型的带轮槽型，带的根数根据传递功率、小带轮包角、工况系数计算确定，保证在额定负载下带的打滑率控制在合理区间，同时带的线速度控制在窄V带的最优工作区间内，避免线速度过高导致的带体发热老化过快，或是线速度过低导致的有效拉力不足问题。

　　安装边界方面，这套总成的滑轨安装孔位是按照中型电机的通用安装尺寸设计的，底部滑轨的横向安装孔距适配常规混凝土基础的预埋螺栓间距，不需要额外定制安装底座。整体外形的轴向尺寸预留了足够的张紧调节行程，最大调节行程可以覆盖V带使用周期内的伸长量，不需要在运行中途截断V带重新接头。径向尺寸上，带轮的外侧预留了安全防护罩的安装位，现场安装时可以直接加装网状防护罩，避免运行过程中人员误触旋转部件，同时也能防止外部杂物卷入带轮槽内导致V带异常磨损。

　　在实际选型应用时，需要注意两个带轮的轮槽端面共面度偏差控制，即使滑轨结构降低了对中难度，安装时依然需要用直尺靠在两个带轮的端面，调整电机的横向位置，保证共面度偏差在允许范围内，否则会导致V带运行时出现偏磨、掉带的问题，大幅缩短V带的使用寿命。另外滑轨的滑动面在安装时需要涂抹少量润滑脂，避免长期暴露在车间粉尘环境下出现锈蚀卡滞，导致后续张紧调整时无法顺畅滑动。电机的接线盒位置预留了足够的线缆弯曲空间，即使是大平方的动力线缆，也能顺利完成接线操作，不会和周边的防护罩、基础结构产生干涉。

　　这套结构的设计逻辑完全围绕现场实际使用需求展开，没有冗余的装饰性结构，所有的结构特征都服务于传动可靠性、维护便捷性这两个核心目标，对于需要做中型设备动力单元选型、或是做传动系统三维布局的结构设计人员来说，这套装配结构可以直接作为通用模块调用，只需要根据实际的负载转速要求调整两个带轮的直径比，就能适配不同的输出转速需求，不需要重新设计电机安装和张紧的基础结构，能够大幅缩短成套设备的设计周期。
