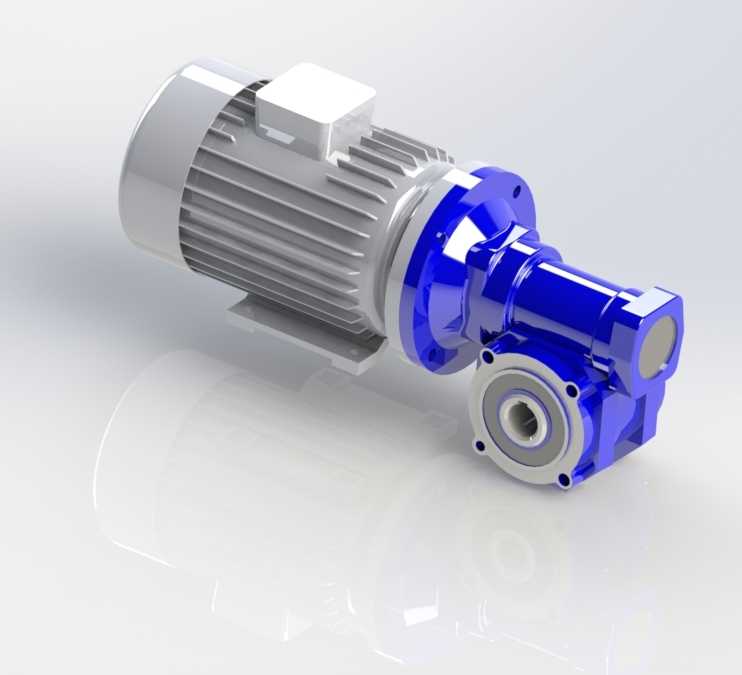

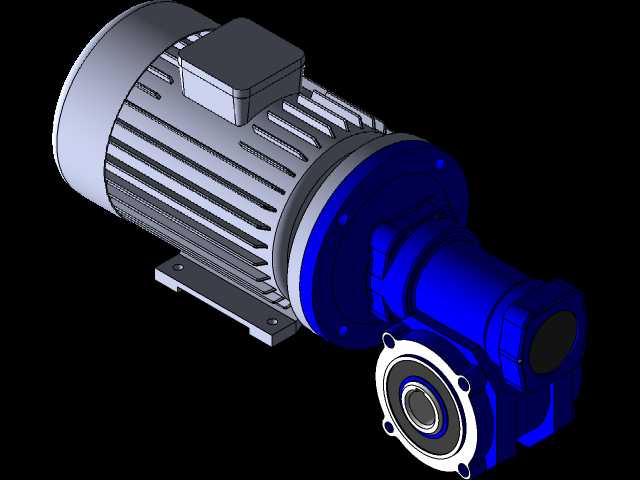

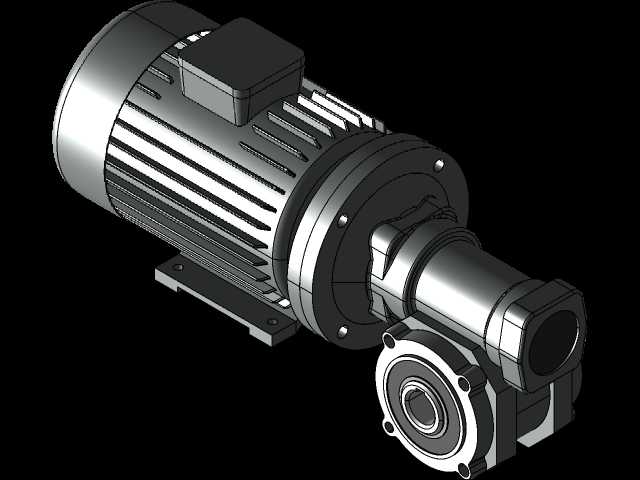

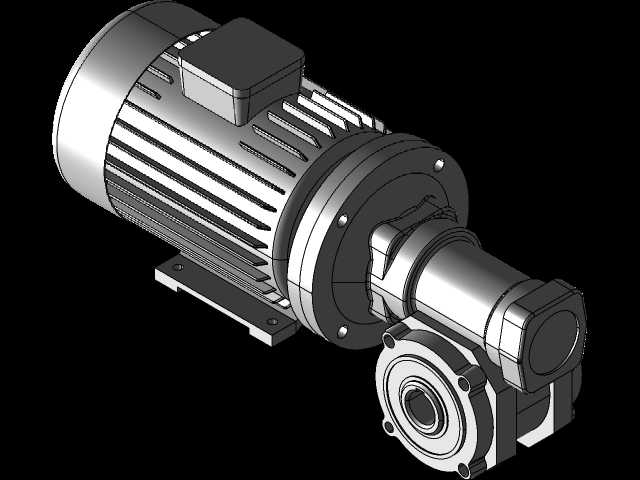

蜗轮蜗杆减速驱动电机结构设计

项目分类:电动机 发布时间:2022-03-03 ID:570223
  • 蜗轮蜗杆减速驱动电机结构设计
  • 蜗轮蜗杆减速驱动电机结构设计
  • 蜗轮蜗杆减速驱动电机结构设计
  • 蜗轮蜗杆减速驱动电机结构设计

  做传动配套选型的时候,这类蜗轮减速一体电机的应用场景其实覆盖得很广,从轻工包装线的辊道驱动、自动化仓储的小型输送机构,到食品机械的搅拌工位、小型工装的回转驱动,只要是需要低转速大扭矩输出、安装空间紧凑的场合,都能见到这类结构的身影。和分体式的电机加减速机装配结构比,一体化的设计直接省掉了电机输出轴和减速机输入轴的对接工序,也避免了对接不同心带来的轴承磨损、传动异响问题,在小功率传动场景里的装配效率优势非常明显。

  从功能特性上看,这类蜗轮结构的减速电机自带反向自锁特性,也就是输出端无法反向驱动输入端,这一点在垂直升降、倾斜输送这类需要断电防溜的工位上格外实用,不用额外加装抱闸或者止逆机构就能满足安全要求,能简化整套设备的传动链路设计。传动比覆盖范围比较宽,单级蜗轮副就能实现10到60的减速比,匹配常规4极异步电机的1400转左右输入转速,输出转速可以降到20多转到140转区间,刚好适配大多数低速重载的工位需求,不用做多级齿轮传动的复杂结构。

  设计这类一体结构的时候,首先要处理的是电机端和减速箱端的同轴度基准,电机前端盖和减速箱的连接止口必须做严格的公差配合,一般选H7/js6的过渡配合,保证电机转子轴和蜗轮输入轴的蜗杆段同轴度控制在0.02mm以内,不然运转起来会出现蜗杆偏磨、噪音超标的问题。电机壳体的散热筋方向要和安装后的气流方向匹配,卧式安装的时候散热筋沿轴向布置,能让设备运转时的自然气流顺着筋条带走热量,避免减速箱端的热量传导到电机绕组导致温升过高。蜗轮部分的材质一般选锡青铜配淬火磨削的蜗杆,齿面接触疲劳强度足够应对持续运转的工况,同时铜质蜗轮的磨合性好,初期跑合后能形成比较好的齿面接触斑,降低传动噪音。

  外形尺寸和安装边界这块,这类电机的安装脚是和减速箱壳体一体铸造成型的,安装孔的中心距公差要控制在±0.15mm以内,方便和设备机架的安装位直接对接,不用现场扩孔调整。输出轴是空心轴带键槽的结构,配套的输出轴径要匹配常用的传动辊、链轮的安装尺寸,轴端的挡圈槽位置要预留足够的紧固件安装空间,避免装上传动件后和端盖产生干涉。电机的接线盒位置一般设置在壳体顶部,不管是卧式还是侧装,都能保证接线口朝下,防止车间的切削液、灰尘顺着接线缝隙进到盒里,接线盒的内部空间要能容纳常规的接线端子和接地端子,不用额外挤压线缆。

  实际选型建模的时候,要注意输出端的负载径向力校核,蜗轮输出轴的悬臂负载不能超过轴承的额定动载荷,要是配套链轮、齿轮传动的话,传动件要尽量靠近输出端的轴承位置,减少悬臂弯矩对轴承寿命的影响。减速箱的油封位置要做双重密封结构,外侧是防尘唇,内侧是封油唇,既能防止车间的粉尘进到箱体内污染润滑油,也能避免箱体内的润滑脂渗漏到电机端或者设备工位上,尤其是食品、医药行业的应用场景,渗漏的油污会直接影响产品合规性。另外,电机后端的风罩要预留足够的散热间隙,和风叶的间隙控制在5到10mm,间隙太小会产生风噪,太大则会影响散热风量,导致电机持续运转时温升超标。整个一体结构的重心要落在安装脚的支撑范围内,卧式安装时重心偏移量不能超过安装脚横向间距的1/6,避免设备运转时产生额外的振动,影响整套传动系统的稳定性。
