工业多联料仓带爬梯操作平台结构

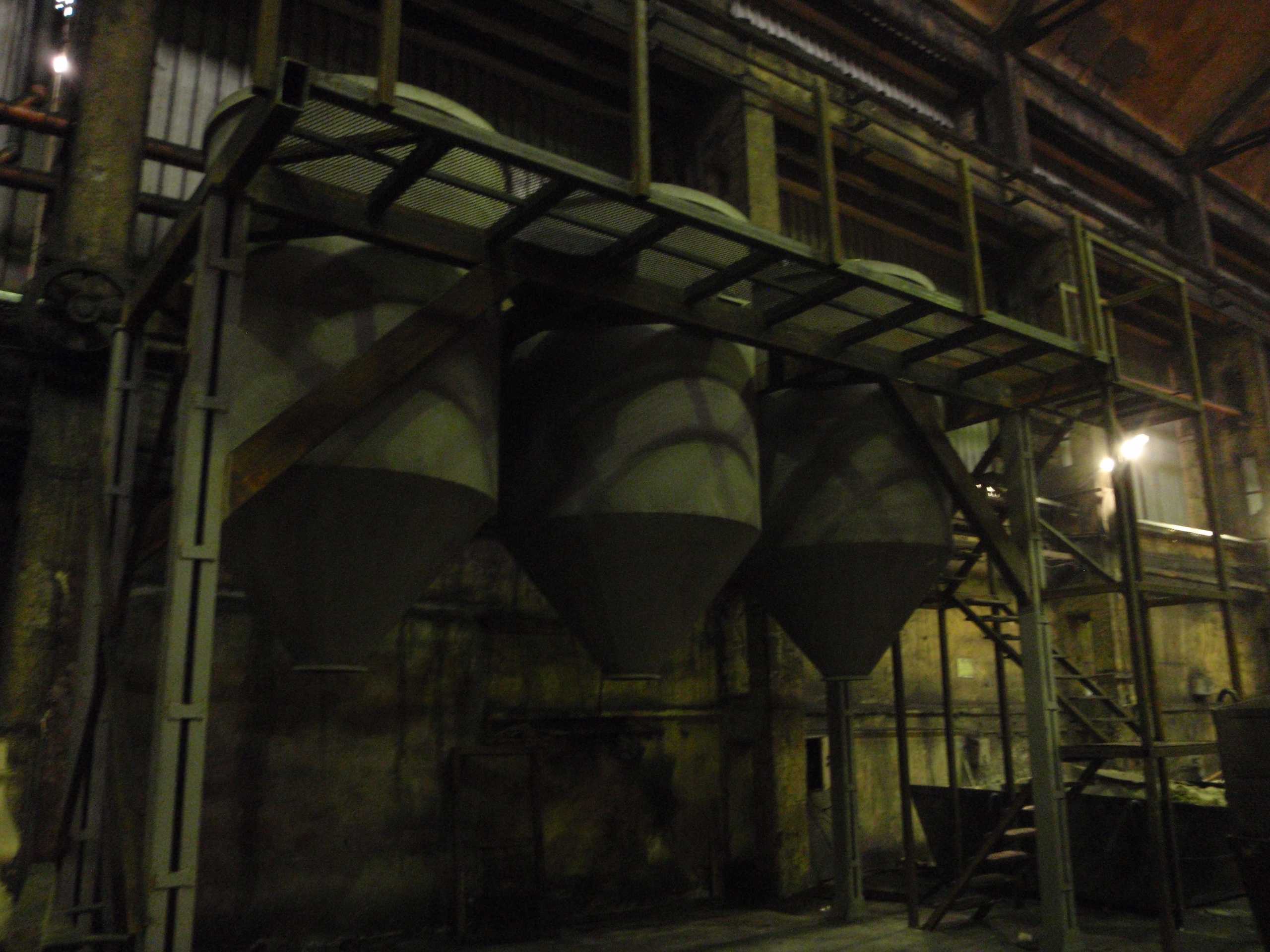

　　这套多联储料料斗结构，主要面向散状固体物料的中转暂存工序，常见于粮食加工、建材配料、化工粉体输送、塑料改性造粒等生产场景，作为上游物料输送与下游计量配料、包装工序之间的缓冲储料单元使用。整套结构采用三斗联体布局，相比独立单斗布置，能在相同占地空间内提升3倍左右的储料容积，同时共用一套支撑钢架与操作检修平台，大幅减少现场安装的钢结构用量与占地成本，适合需要按配方分料存储、多批次切换物料的生产线使用。

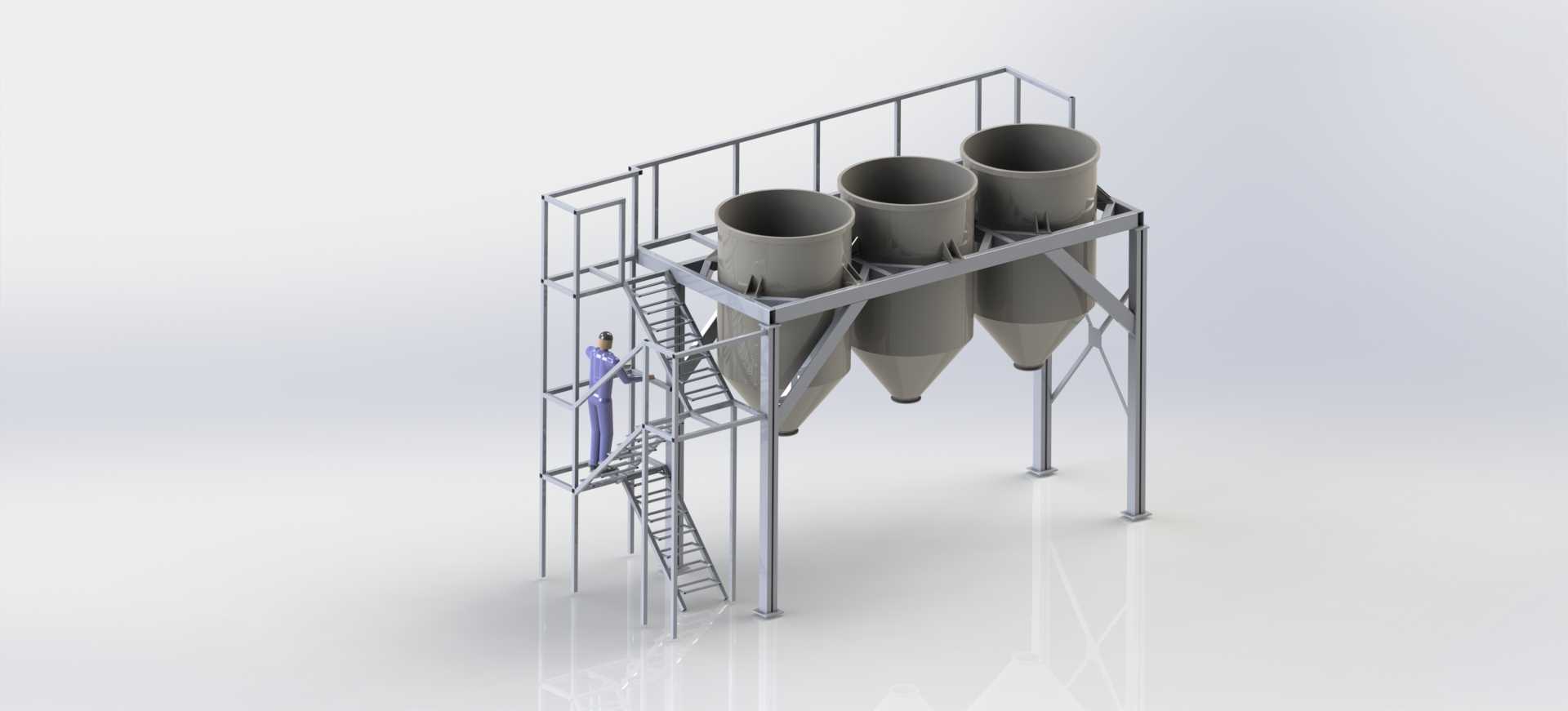

　　从结构功能来看，每个料斗上部为直筒段，用来保证稳定的储料容积，避免物料架桥，下部为渐缩锥形段，锥角设计参考常见散料的安息角参数，针对流动性一般的粉体、颗粒物料，锥段内壁倾斜角度控制在65度以上，确保物料依靠自重就能顺畅滑落至底部出料口，不会出现积料、堵料的情况。料斗顶部预留进料接口，可对接螺旋输送机、斗式提升机或者气力输送管道的出料端，底部出料口可搭配星形卸料阀、振动给料器实现定量出料，满足连续化生产的给料需求。

　　支撑结构采用型钢焊接框架设计，主立柱选用方形空心型钢，具备足够的抗扭与抗弯强度，能够承受满载状态下三个料斗的总物料重量，同时抵抗侧向风载与设备运行时的振动载荷。立柱底部设计有安装底板，通过地脚螺栓与混凝土地面固定，安装时需要保证基础平面的水平度误差控制在千分之二以内，避免框架偏载导致料斗倾斜、出料不畅。框架中部设置横向与斜向支撑筋，将三个料斗的载荷均匀传递到四根主立柱上，避免局部应力集中导致钢结构变形。

　　操作平台设置在料斗直筒段中部位置，平台周边安装1.2米高的安全防护栏杆，栏杆下部设置100mm高的挡脚板，防止工具、杂物从平台坠落，符合工业生产的安全操作规范。平台通过斜爬梯与地面连通，爬梯踏步采用防滑花纹钢板制作，踏步间距控制在250mm以内，爬梯两侧设置扶手，方便操作人员上下平台进行进料口检查、料位计校准、设备维护等作业。爬梯与平台的连接位置做了加强焊接处理，能够承受至少2kN的集中载荷，满足双人同时上下的承重要求。

　　设计过程中优先考虑了现场安装的便利性，整套钢结构框架采用分段焊接、螺栓拼接的结构形式，出厂时拆分为几个独立的运输单元，避免整体运输超宽超高，现场只需要通过高强螺栓拼接即可完成组装，不需要大量现场焊接作业，缩短安装周期。料斗本体采用钢板卷制焊接而成，内壁可根据物料特性选择衬不锈钢板或者耐磨衬板，减少物料对壁板的磨损，延长设备使用寿命，针对有腐蚀性的物料，还可以在壁板表面做防腐涂层处理。

　　从安装边界来看，整套结构的占地宽度约为4.2米，长度约3.8米，料斗顶部距离地面高度约6.5米，安装时需要预留顶部至少1米的进料设备安装空间，侧面预留至少1.5米的检修通道，底部出料口距离地面高度约2.2米，有足够的空间安装给料设备与输送管道，同时方便操作人员在底部进行出料口的清理与维护作业。三个料斗独立设置，可分别存储不同种类的物料，通过底部的出料控制装置，可实现单料斗出料或者多料斗按比例配料出料，适配不同的生产工艺需求。

　　在结构校核层面，设计时针对满载工况做了静力学仿真验证，主立柱的最大应力远低于型钢的许用应力，框架的最大变形量控制在跨度的1/1000以内，不会因为载荷作用出现明显的晃动或者变形。料斗与支撑框架的连接位置采用抱箍加焊接的固定方式，避免料斗满载时出现移位，同时在连接位置设置加强筋板，分散料斗对框架横梁的局部压力，防止横梁局部变形。平台的铺板采用花纹钢板满铺，钢板下方设置横向支撑龙骨，保证操作人员在平台上作业时不会出现踏板变形、晃动的情况，提升作业安全性。
