五辐星形改装汽车轮毂三维设计

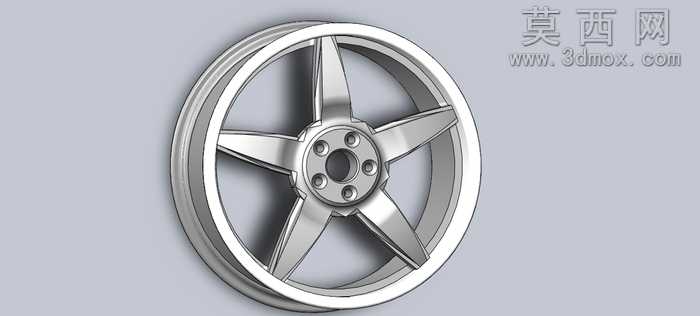

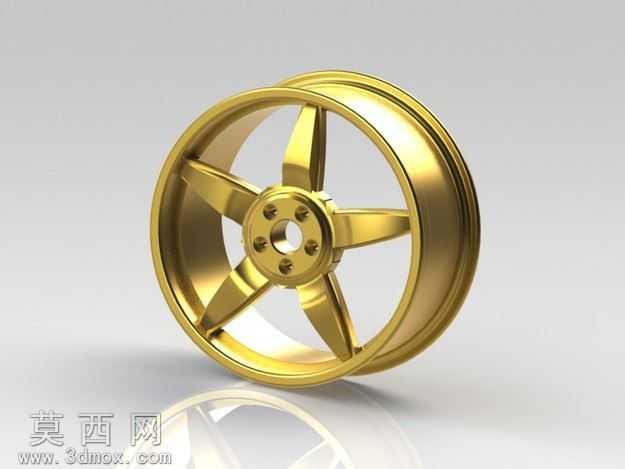

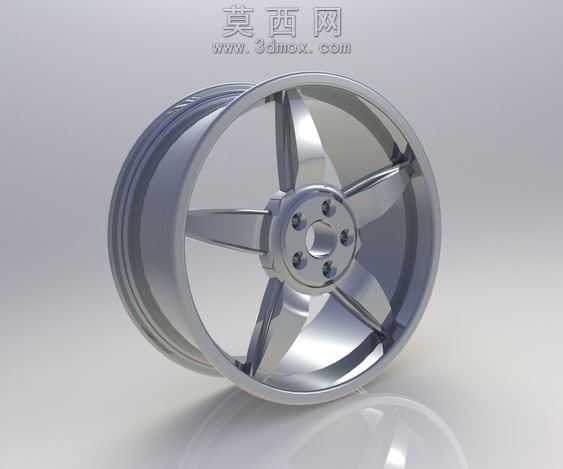

本作品为汽车改装用五辐星形轮毂的三维参数化模型，建模过程以主流三维机械设计软件为载体，遵循汽车轮辋的行业通用尺寸规范，先通过草绘绘制轮辋的外轮廓截面，采用旋转特征生成整体轮辋的基础筒体结构，再对轮辋的胎圈座、轮缘、气门嘴安装位等细节结构做精细化处理，保证轮辋部分与标准轮胎的装配匹配度。轮辐部分采用五辐对称星形布局，先绘制单根轮辐的空间引导线与截面轮廓，通过扫掠特征生成单根轮辐的基础实体，再对轮辐与轮辋、轮辐与中心安装盘的衔接位置做圆角过渡处理，避免应力集中问题，之后通过圆周阵列特征完成五根轮辐的均匀排布，保证整体结构的动平衡对称性。中心安装盘部分按照乘用车通用的五孔螺栓布局设计，精准定位中心定位孔、螺栓过孔的位置与尺寸，同时在安装盘表面做凹陷造型优化，兼顾视觉层次感与轻量化减重效果。材质渲染阶段采用金属镀铬材质模拟改装轮毂的亮面金属质感，调整环境反射参数与粗糙度数值，还原抛光铝合金轮毂的真实光影效果，同时对轮辐的棱边做轻微倒角处理，模拟真实机加工的工艺细节。设计过程中充分考虑轮毂的结构力学性能，轮辐采用变厚度设计，靠近中心安装盘位置厚度更大，向轮辋方向逐渐收窄，在保证整体结构强度的前提下尽可能降低轮毂自重，符合改装轮毂轻量化的设计需求，整体造型运动感强烈，五辐星形的辐条设计简洁利落，既满足视觉上的改装风格需求，也符合轮毂实际生产的工艺可行性，可用于汽车改装方案展示、轮毂结构教学演示等场景。
