管式桁架结构赛车车架框架设计

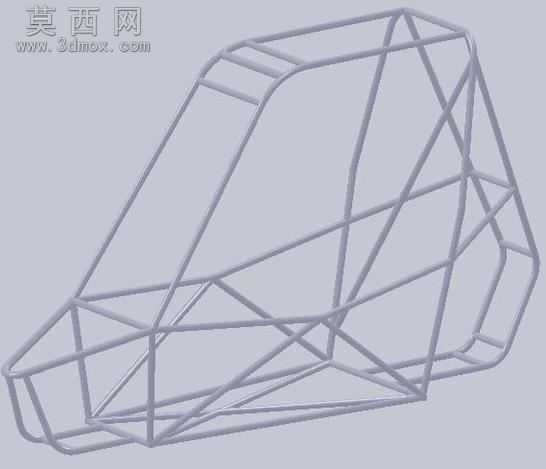

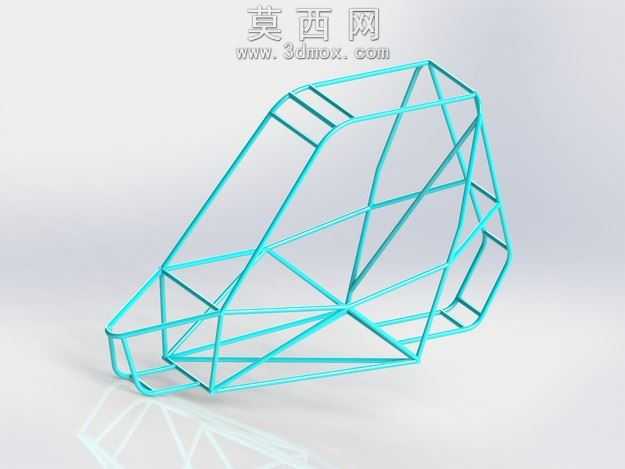

本作品为管式空间桁架结构的赛车车架框架三维建模成果，建模过程严格遵循赛车车架的力学承载逻辑与空间布局要求，采用线性管材作为基础建模单元，通过三维软件的草图绘制、空间线框定位、焊件结构生成等核心功能完成整体搭建。建模阶段首先基于赛车座舱、动力舱、行走机构的安装空间需求，绘制三维空间定位线，精准确定每一段管材的空间走向、连接节点位置，确保整体框架的外轮廓符合赛车空气动力学外形的包覆要求，同时预留出驾驶操控、动力总成安装、悬架连接的对应空间。管材连接节点处采用相贯线适配处理，还原真实管式车架的焊接贴合状态，每一处交叉管材的衔接都经过几何校验，避免出现干涉错位问题，保证结构的连续性与受力传递的合理性。整体框架采用三角形稳定结构排布，在车头碰撞溃缩区、座舱防护区、车尾承载区分别调整管材的排布密度与角度，座舱区域围绕驾驶位形成环绕式防护笼结构，斜向支撑管材均匀分布，将外部冲击力通过多路径分散到整个框架，提升结构的抗扭、抗冲击性能。建模过程中对管材的直径、壁厚参数进行了统一规范设定，所有管材规格保持一致，既符合实际赛车车架加工的选材逻辑，也便于后续的工程图导出与加工下料。渲染阶段采用哑光金属材质赋予框架，还原钢管材质的真实质感，通过等轴测视角展示整体空间结构，清晰呈现每一段管材的排布逻辑与连接关系，无需额外包覆件即可直观展现车架的力学设计思路。该框架结构完全服务于赛车的承载需求，摒弃了多余的非承载结构，在保证结构强度的前提下实现轻量化设计，整体结构无冗余部件，每一段管材都承担对应的受力传递或空间定位功能，可直接作为后续赛车整车设计的基础承载平台，适配悬架、动力系统、覆盖件的安装定位需求。
