曲面六边孔过渡填充结构设计

　　这类曲面六边孔填充结构，多应用在需要做曲面连续过渡的异形壳体、曲面蒙皮、流线型覆盖件的结构设计场景中，比如特种检测设备的曲面外壳、流体通道的内壁过渡段、定制化工装的曲面定位面，都需要处理多曲面交汇形成的六边开孔区域，避免出现曲面折痕、应力集中的问题。实际生产中，当多个不同曲率的曲面在空间交汇时，很容易形成边界不规则的六边空缺区域，如果直接做平面填补或者简单倒圆角，会导致曲面曲率突变，在后续的数控加工环节出现刀路跳刀、加工表面粗糙度不达标的问题，在承受交变载荷的工况下，还会在曲率突变位置形成应力集中点，大幅降低构件的疲劳寿命。

　　设计这类填充结构时，首先要梳理六边孔周边六个相邻曲面的边界连续性要求，根据实际使用场景确定是G0位置连续、G1相切连续还是G2曲率连续：如果是外观覆盖件，一般要求G2曲率连续，保证表面光影顺滑无折痕；如果是内部流体通道的过渡段，除了曲率连续还要保证流道截面变化平缓，避免出现涡流区；如果是结构承载件，要优先保证填充区域的壁厚均匀，过渡段的厚度和周边曲面保持一致，避免出现壁厚突变导致的注塑缩痕、焊接应力不均或者铸造缺陷。

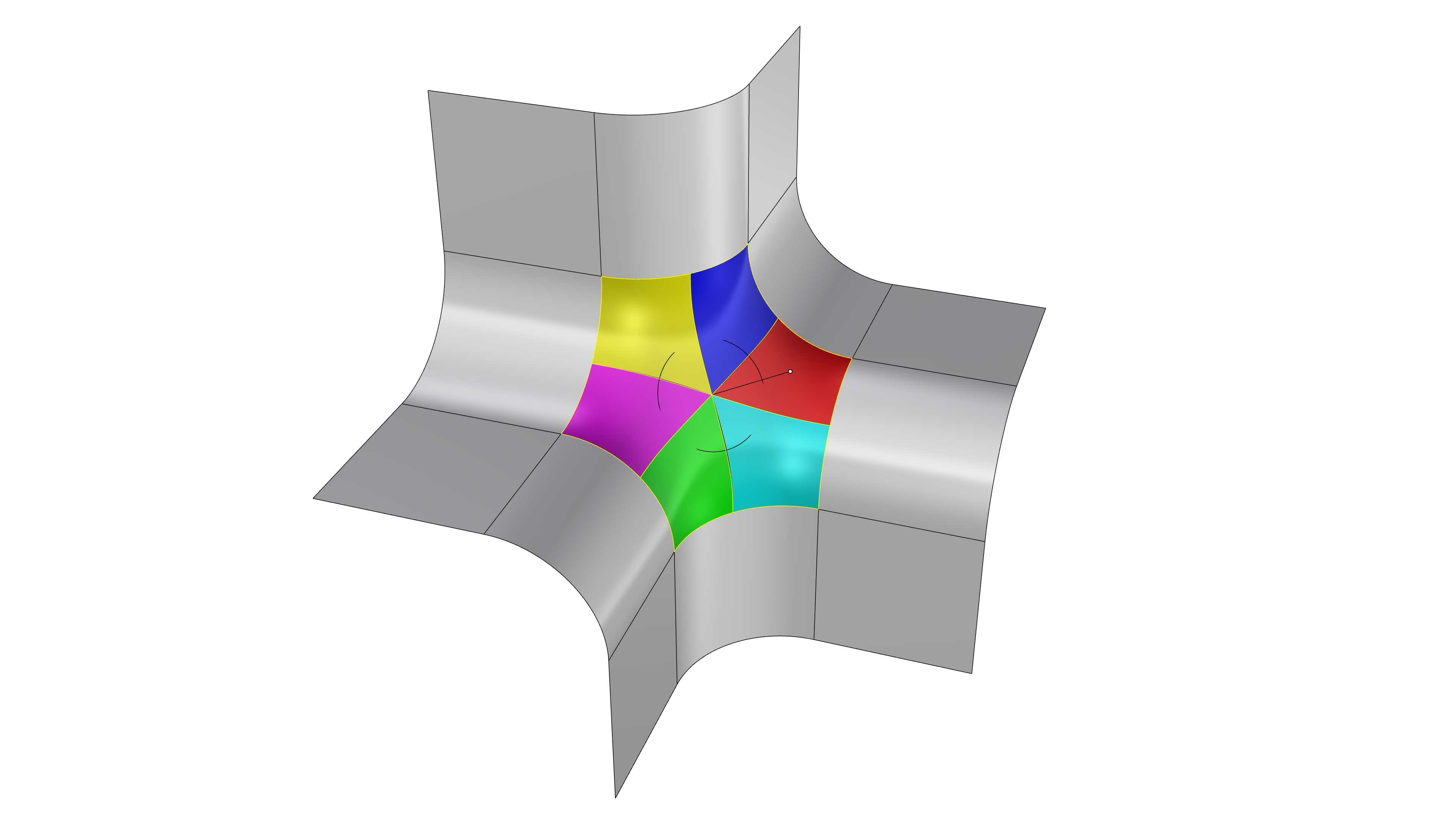

　　从结构特性来看，这个填充结构采用分块混合的曲面构建逻辑，将六边孔的六个边界分别和相邻曲面对齐，每一块填充曲面都匹配对应邻面的曲率方向，中心区域做平滑收敛，避免出现收敛点的曲面褶皱。实际建模过程中，不能直接用单张曲面覆盖六边孔，因为六边界的曲面约束会导致单张曲面出现控制点分布不均、局部曲率波动过大的问题，分块构建的方式可以让每一块曲面的边界约束控制在3-4个，曲面的UV方向分布更均匀，后续做加厚、抽壳、布尔运算的时候不容易出现几何错误。

　　安装边界方面，这个填充结构的外边缘完全匹配周边六个邻面的边界轮廓，不需要额外做延伸或者裁剪，和周边结构拼接时，拼接缝隙可以控制在0.02mm以内，满足数控加工的公差要求。如果是用在钣金类的曲面构件上，填充区域的曲面展开偏差可以控制在5%以内，不会出现钣金展开后局部拉伸过度导致的开裂问题；如果是用在机加工的金属构件上，填充区域的曲面曲率变化平缓，最小曲率半径大于加工刀具的半径，不需要换小刀做清根加工，能有效提升加工效率，减少加工工时。

　　在实际的设备应用中，这类六边孔填充结构还常用来做传感器安装位的曲面过渡，当需要在曲面上嵌入安装传感器时，安装孔周边的曲面如果过渡不顺畅，会导致传感器的密封件安装不平整，出现密封失效的问题，顺滑的六边填充曲面可以让密封面完全贴合，保证IP防护等级达标。另外在流体设备的流道设计中，六边交汇的流道区域如果过渡不好，会产生局部紊流，影响流量检测的精度，这类平滑填充的曲面结构可以让流体沿着壁面顺畅流动，减少压力损失，提升流道的整体效率。

　　设计过程中还要考虑后续的工艺适配性，比如注塑件的填充区域要保证拔模方向一致，不能出现倒扣结构；焊接件的填充区域要预留足够的焊接坡口位置，避免焊缝和曲面过渡区重叠；3D打印的构件要保证填充区域的支撑可以顺利去除，不要出现封闭的内腔残留支撑材料。这个结构的分块设计刚好可以适配不同工艺的要求，每一块曲面的拔模角度、焊接可达性、支撑去除空间都可以单独调整，不需要整体重构曲面，能大幅缩短设计迭代的周期。

　　从尺寸适配的角度，这类填充结构可以根据实际六边孔的大小做参数化调整，只要保持六个边界的约束关系不变，调整边界的长度和邻面的曲率，就可以快速生成不同尺寸的填充曲面，不需要重新搭建曲面框架，适配不同规格的设备结构需求。比如在大型的曲面罐体上做检修孔的过渡，或者在小型的精密仪器外壳上做按键孔的曲面过渡，都可以基于这个结构逻辑调整参数，快速得到符合要求的曲面结构，不需要从零开始构建曲面，有效提升建模效率。
