无支撑双模块带式物料转移输送结构

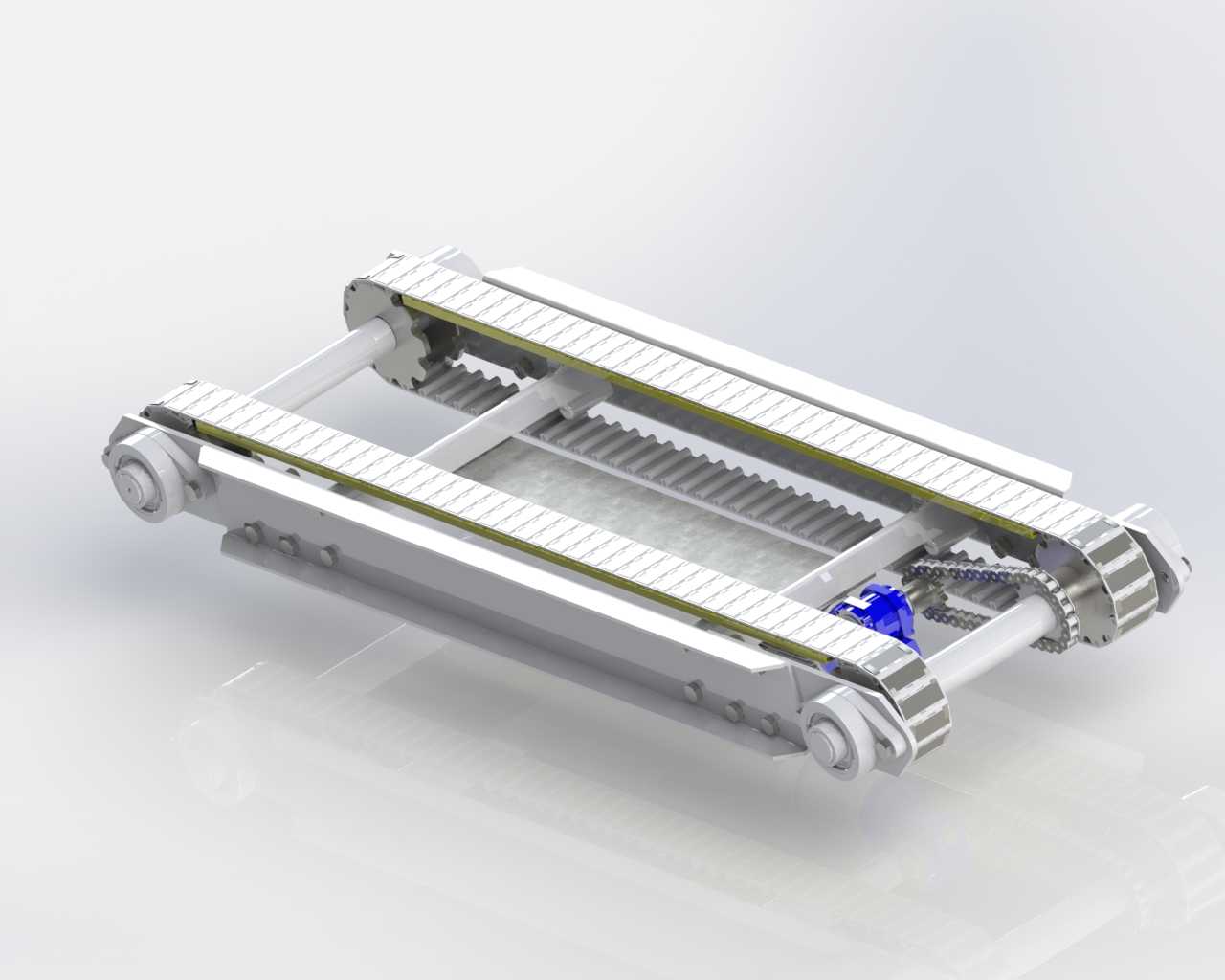

　　在快消品包装、电子元器件组装、小型零部件仓储分拣这类产线场景里，经常会遇到工位之间存在小角度高差、同时安装空间局促没法布置常规带支撑腿输送机的情况，这款双模块带式输送结构就是针对这类工况做的定向设计。区别于常规单皮带输送机靠单侧或双侧机架搭配底部支撑腿承载的结构，这款设备采用双同步带并行布置的方案，两条同步带分别布置在设备两侧，中间留出完整的镂空通道，既可以直接承托包装箱、规整料盒这类底面平整的固体物料，也能避让物料底部突出的定位结构、挂耳等特征，避免输送过程中出现卡滞、刮擦的问题。从结构设计逻辑来看，这款输送结构完全取消了底部的支撑腿组件，整体框架依靠两端的驱动辊、从动辊安装座搭配两侧的纵向连接梁形成自承式刚性结构，

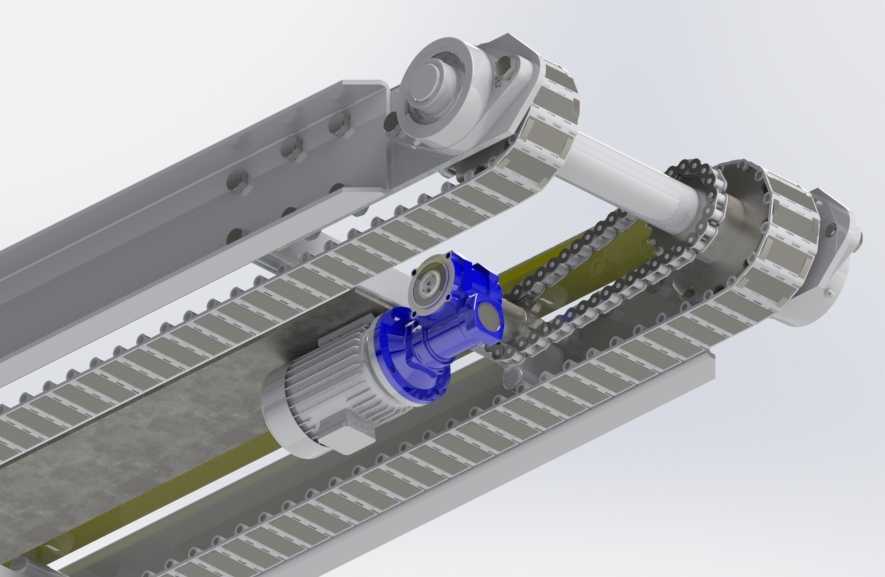

　　安装时只需要将两端的安装座固定在前后对接的设备工位接口上即可，不需要额外做地面基础固定，也不会占用输送线下方的走线、管线布置空间，对于紧凑排布的产线来说，能大幅提升空间利用率。设备可适配的输送角度覆盖水平到正负40度的倾斜范围，在这个角度区间内，皮带表面的防滑结构加上双带同步驱动的摩擦力，足以保证常规重量的包装箱、固体工件不会出现下滑、偏移的问题，不需要额外在皮带上加设挡条、推块等附件，减少了易损件的数量。从安装边界来看，这款输送结构的整体宽度由两条同步带的中心距决定，可根据实际输送物料的底面宽度调整带距，不需要改动两端的驱动传动结构；长度方向可根据工位间距调整纵向连接梁的长度，适配不同的工位对接需求，驱动端采用链轮链条同步传动，

　　保证两条皮带的线速度完全一致，不会出现物料偏斜、跑偏的问题。日常使用过程中，因为没有底部支撑结构的遮挡，皮带内侧、辊轴位置的清洁、维护都可以直接从下方镂空区域操作，不需要拆解设备外壳或者移开设备，维护效率比常规封闭机架输送机高很多。在实际选型适配的时候，需要注意对接工位的安装面高度差要匹配设备的倾斜角度，避免两端接口出现台阶导致物料卡滞；同时要根据输送物料的单重核算驱动电机的输出扭矩，保证在最大倾斜角度下满载启动时不会出现打滑、堵转的情况。双带并行的设计也让设备的负载分布更均匀，单条皮带只需要承担一半的物料重量，相比同宽度的单皮带输送机，皮带的张紧力要求更低，辊轴的弯曲变形量更小，长期运行的结构稳定性更好，

　　适合长时间连续运行的自动化产线使用。另外这款结构的整体框架采用模块化拼接设计，所有连接位置都采用标准紧固件装配，不需要焊接作业，现场安装时只需要按照装配关系锁紧螺栓即可，也方便后续根据产线调整需求做长度、角度的改造，不需要整体更换设备。
