平板式手动牵引运输小推车结构设计

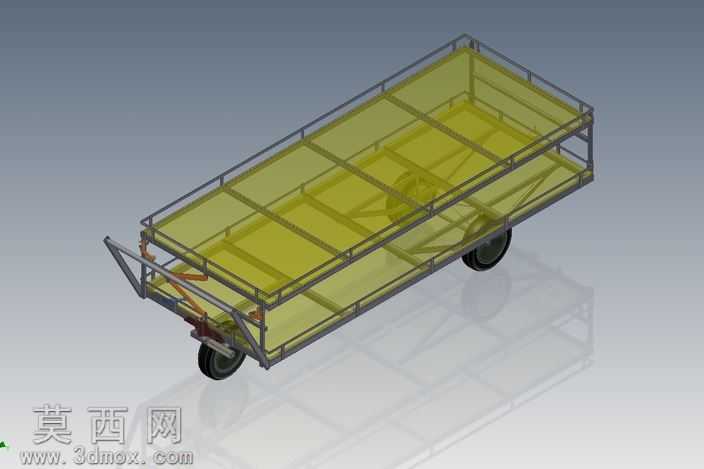

本款手动运输小车采用三维参数化建模完成整体设计，建模过程中先以基准面定位确定整车长宽高核心尺寸，再通过草图绘制、特征拉伸、钣金折弯等命令逐步构建各部分结构。车架主体采用矩形钢管焊接框架结构，建模时对管材连接处做了贴合处理，还原实际焊接的装配关系，保证结构强度的同时控制整车自重。承载台面采用半透明黄绿色工程塑料板材设计，建模时赋予了哑光半透明材质，渲染后可清晰看到台面下方的加强筋排布，加强筋采用纵横交错的布置方式，通过阵列特征快速生成，有效提升台面承载能力，避免重载下出现凹陷变形。牵引端设置有可活动的牵引挂钩结构，通过旋转副约束实现挂钩的上下摆动，适配不同高度的牵引设备，挂钩与车架的连接部位做了加强肋设计，分散牵引时的应力集中。行走部分采用两个充气橡胶轮搭配前部支撑轮的结构，轮胎建模时还原了胎面的防滑纹路，轮毂赋予金属烤漆材质，轮轴与车架通过轴承座连接，保证转动顺畅。整车渲染采用工作室环境光，添加了柔和的地面反射效果，金属车架赋予银灰色磨砂金属材质，清晰呈现框架的镂空结构，各部件的装配关系一目了然。设计过程中充分考虑了手动操作的便利性，整车高度适配人体站立推行的舒适高度，台面边缘设置有低矮的围栏结构，防止运输过程中箱、瓶、板、袋类货物滑落，围栏采用细圆管建模，通过焊接特征与主框架连接，既起到防护作用又不会过多增加整车重量。整体结构简洁实用，无多余冗余设计，所有零部件均采用常见标准型材与配件，建模时预留了标准件的装配接口，方便后续生产加工时直接采购对应配件组装，大幅降低制造成本，同时兼顾了耐用性与维护便捷性，适合厂区、仓库、商超等场景的短途物料周转使用。
