家用球形三通扫帚结构三维设计

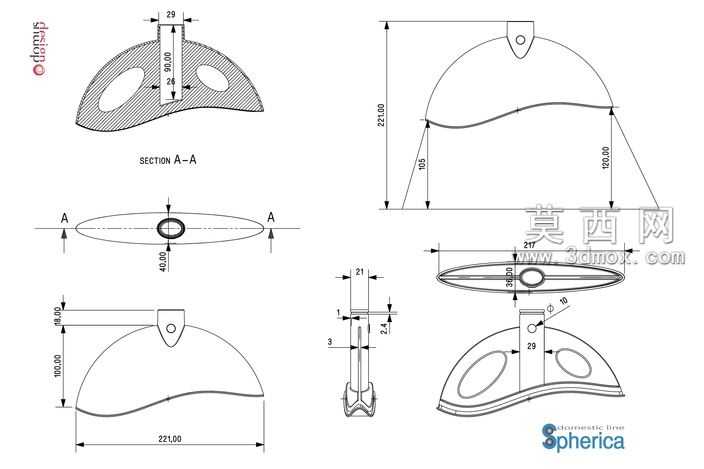

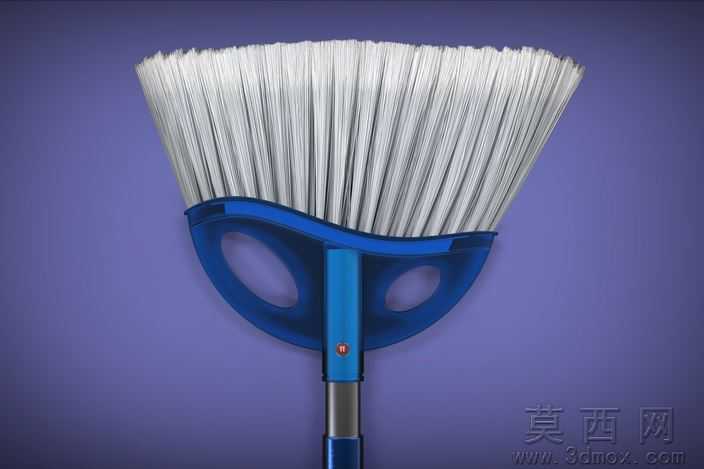

本作品为家用球形三通扫帚的三维数字化设计，整体建模过程围绕产品实际使用功能与外观形态展开，在三维建模阶段首先梳理产品的结构组成，将扫帚拆分为帚毛束、球形三通刷架、握持杆体、连接紧固部件四个核心模块逐一构建。帚毛部分采用阵列化建模思路，模拟实际塑料帚毛的细密排列形态，通过参数化调整单根帚毛的长度、倾斜角度与排布密度，还原帚毛蓬松且具备一定支撑性的形态特征，同时对帚毛边缘做自然的弧度处理，避免生硬的整齐边缘带来的不真实感。球形三通刷架是本设计的核心结构，建模时重点还原其两侧镂空的握持辅助结构，该结构既可以在清扫时方便使用者施加下压力，也能在悬挂收纳时作为挂孔使用，刷架与帚毛衔接的边缘做贴合式的曲面处理，保证帚毛固定后的稳定性，同时在刷架与杆体的衔接位置做凸起的定位结构，还原实际产品的卡扣装配逻辑。杆体部分采用分段式建模，分别还原上部握持段、中部金属衔接段、下部与刷架连接的固定段，不同分段的直径做差异化处理，匹配实际使用时的握持手感与结构强度需求，杆体表面的控制按钮也做了精细化的凹凸建模，还原实体按键的操作形态。材质渲染阶段，针对不同部件匹配对应的物理材质：帚毛部分赋予半哑光的浅灰白色硬质塑料材质，添加细微的纵向纹理模拟帚毛的拉丝质感，同时调整材质的粗糙度参数，还原塑料帚毛轻微的漫反射特性；刷架部分赋予高饱和度的蓝色硬质塑料材质，表面做轻微的抛光处理，呈现日常塑料制品的亮面质感，镂空位置的边缘做细微的倒角高光处理，提升结构的真实感；杆体部分分段赋予材质，上部握持段与刷架采用同色系蓝色塑料材质，中部衔接段赋予磨砂金属材质，添加细微的颗粒纹理模拟金属表面的氧化质感，下部固定段做深色塑料与金属件的衔接材质，还原装配结构的层次。灯光渲染采用柔和的侧前方主光搭配紫色渐变背景，突出产品的轮廓层次，同时在帚毛的缝隙间添加细微的环境光遮蔽效果，强化帚毛的排列立体感，整体渲染效果贴近产品实物的视觉表现，完整还原了这款球形三通扫帚的结构特征与外观质感，可用于产品结构验证、外观展示以及生产前的装配模拟参考。
