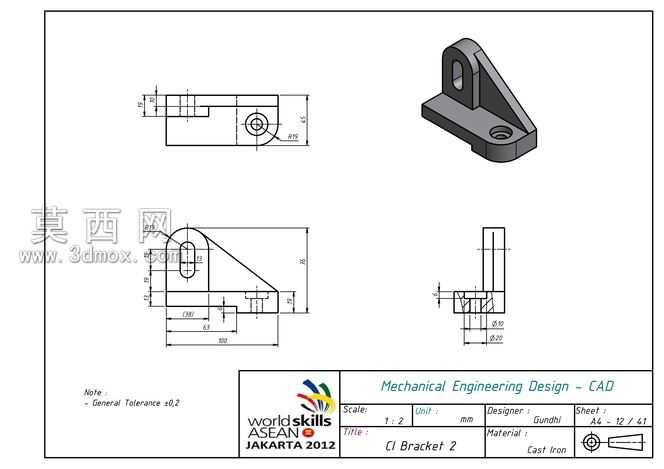

本作品为CI类支撑支架的三维参数化建模成果,建模过程严格遵循机械制图通用公差标准,以世界技能大赛机械设计类项目的规范要求为参照完成全流程制作。建模阶段首先基于二维工程图的尺寸标注提取核心参数,先绘制底座部分的二维草图,底座采用带圆角的矩形轮廓,预留同轴安装孔位,通过拉伸特征生成底座实体,对安装孔位置添加同轴度、平面度的几何约束,保证底座安装面的平面度公差符合通用机械零件的装配要求。随后构建上部的支撑立板结构,立板与底座采用三角加强筋连接,筋板的厚度、过渡圆角均按照铸铁件的铸造工艺要求设置,避免应力集中导致的零件失效,立板上部的铰接孔位与底座安装孔位添加平行度约束,保证两个孔的轴线空间位置精度满足装配需求。建模过程中对所有锐边添加了符合工艺要求的倒角与圆角特征,还原铸铁零件的真实加工工艺细节,材质赋予阶段选用铸铁材质,调整材质的粗糙度、反光度参数,还原铸铁件哑光、略带粗糙的表面质感,渲染阶段采用等轴测视角展示三维实体,同时搭配多视角二维投影视图标注关键尺寸,清晰呈现零件的长、宽、高以及各孔位的中心距、安装面的位置尺寸。设计思路上充分考虑支架的承重需求,通过三角筋结构提升整体结构刚性,在满足支撑强度的前提下尽可能优化零件体积,减少材料消耗,所有尺寸标注均遵循机械制图国家标准,未注公差按照GB/T 1804的m级精度设置,保证模型可直接对接后续的加工生产流程,可用于机械装配场景中的部件支撑、铰接连接等用途,模型结构完整,特征树逻辑清晰,参数可编辑,方便后续根据实际装配需求调整尺寸参数。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 821.96 KB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2012,效果图,STL,其它,
- 软件分类 通用五金配件
