直拉式刮板链条输送设备结构设计

　　在散料连续输送的工程场景里，这类直拉式链板输送结构常被用于粮食加工、矿山选矿、建材生产等需要大倾角甚至垂直提升散状物料的工况，区别于普通水平皮带机、槽型皮带机的输送逻辑，它依靠带刮板的闭合链条在封闭壳体内循环运动，完成物料的拖拽提升，能在有限的厂区占地内实现物料从低位到高位的转运，避免大倾角输送时的物料滑落、撒漏问题。

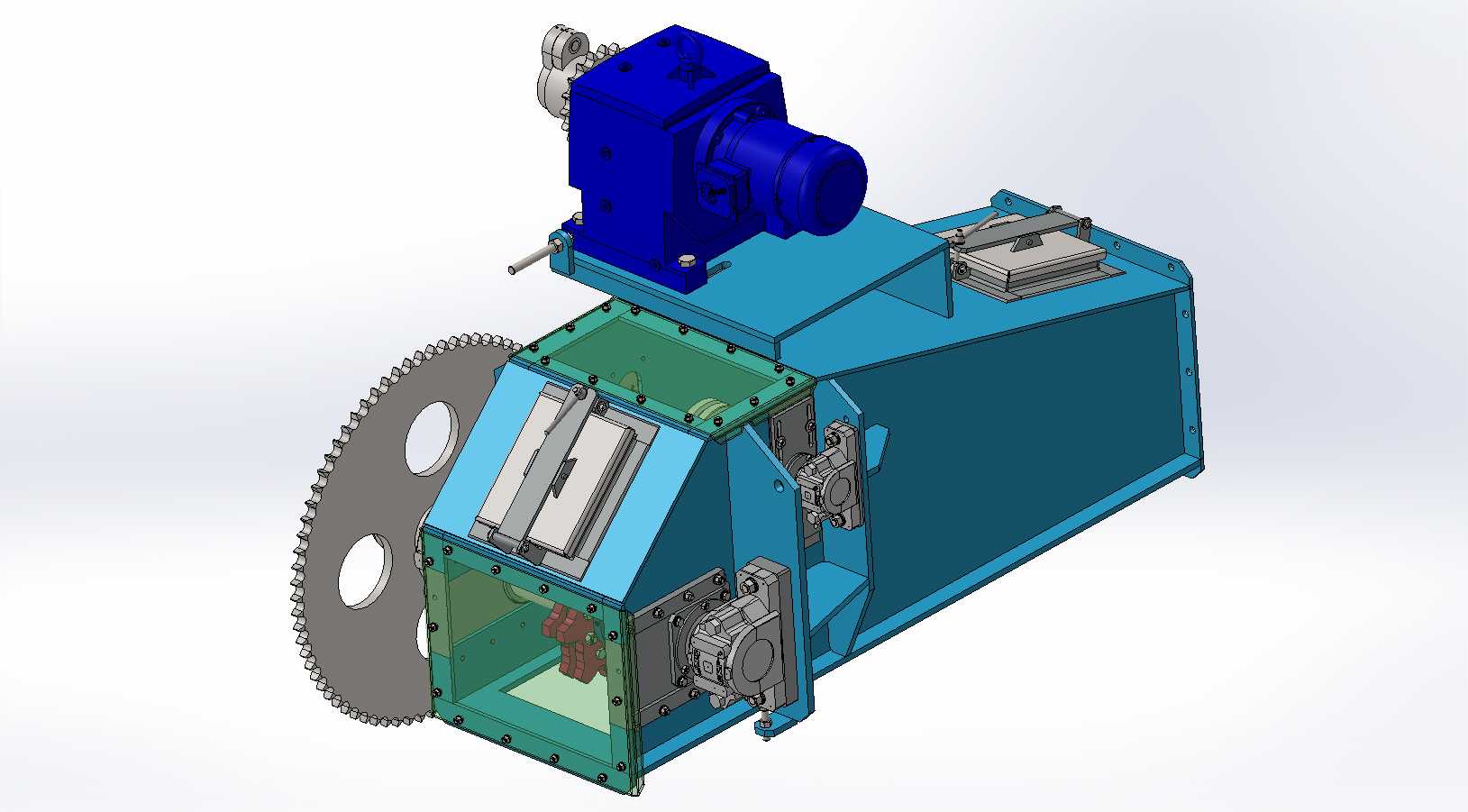

　　从结构设计逻辑来看，整套设备的受力核心集中在头尾两端的链轮组件上，头部驱动端集成了动力输入单元，通过链轮与链条的啮合传递扭矩，带动整条闭合链组沿既定轨道循环，尾部设置张紧调节结构，可补偿链条长期运行后的磨损伸长量，保证链条与链轮的啮合精度，避免跳齿、卡滞故障。设备的承载段采用封闭槽体结构，槽体内壁铺设耐磨衬板，减少散料、刮板与壳体的直接磨损，适配有磨琢性的散料输送需求，比如锻造车间的氧化皮、粮食加工厂的原粮、矿山的细碎矿料都能通过这类设备完成输送。

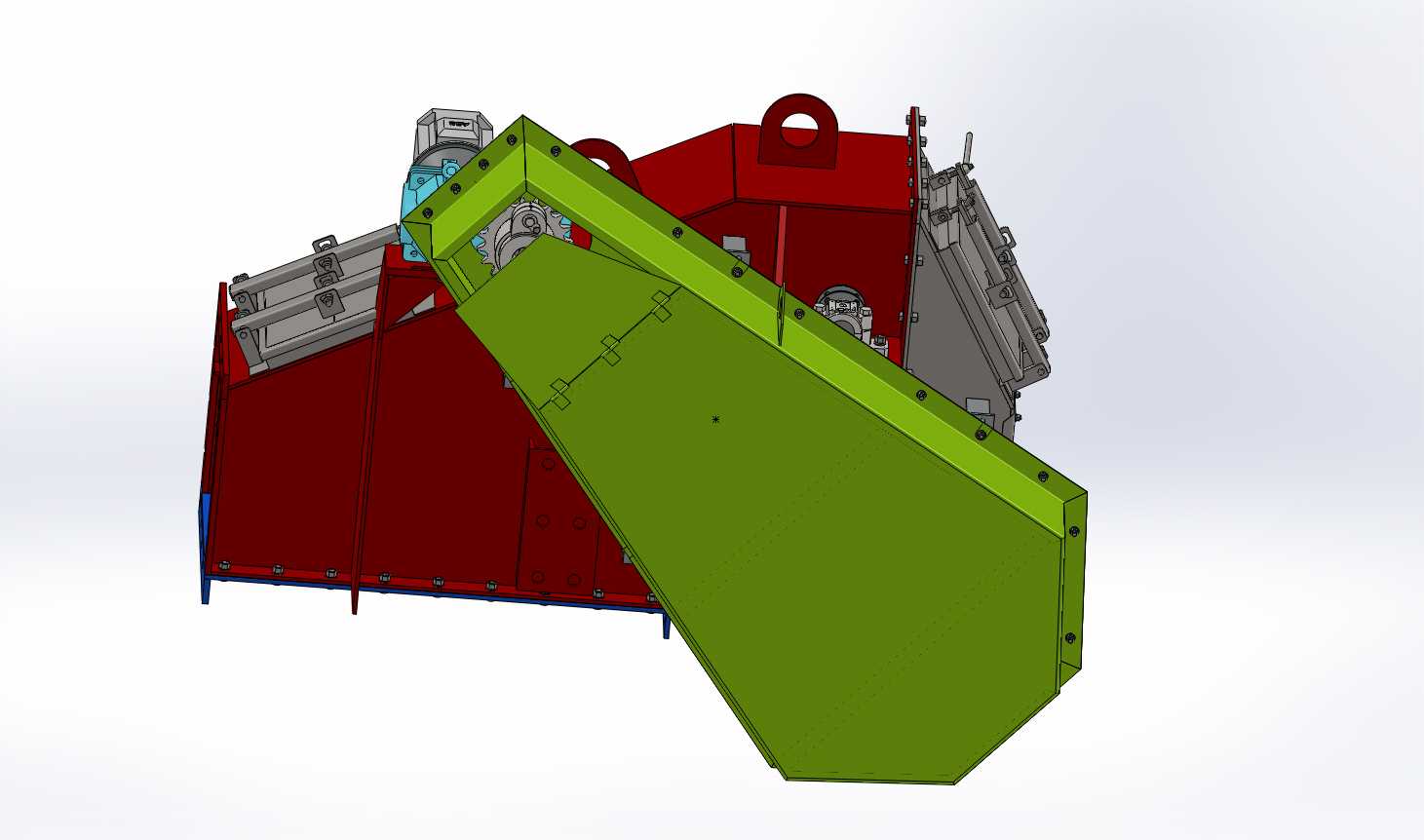

　　刮板组件采用等节距固定在输送链条上的设计，刮板外形与槽体内腔轮廓匹配，运行时刮板推动槽内物料随链条同步运动，在垂直提升段，物料依靠刮板的向上推力、物料与槽壁的摩擦力以及物料内部的内摩擦力克服自身重力，随刮板向上移动，不会出现回落问题。设备的进料段设置在下部水平段或倾斜起始段，物料可通过料斗直接落入槽体内，出料口设置在头部驱动端的下方，链条转向时刮板带动物料从出料口自然卸出，无需额外的卸料机构，结构紧凑性较强。

　　从安装边界来看，这类设备的水平投影长度可根据现场工况调整，垂直提升高度可根据工艺需求定制，设备宽度根据输送量需求匹配对应规格的链条与刮板，安装时需保证头尾链轮轴的平行度，避免链条运行时出现偏磨、跑偏问题，壳体段之间采用法兰连接，保证密封性能，避免输送粉尘类物料时出现溢尘问题。驱动单元通常布置在头部上方位置，安装时需预留检修空间，方便后期对减速机、链轮组件进行维护保养，尾部张紧装置的调节行程需满足链条全寿命周期的伸长补偿需求，通常预留行程不小于两个链条节距的长度。

　　在实际选型应用中，这类输送设备可根据输送物料的特性调整刮板材质与结构，比如输送磨琢性强的矿料时，刮板采用耐磨合金材质，槽体内衬采用耐磨钢板；输送粮食类食品级物料时，刮板与槽体内壁采用食品级不锈钢材质，避免物料污染。设备的运行速度通常控制在0.1-0.5m/s区间，根据物料的粒度、磨琢性调整运行速度，磨琢性强、粒度大的物料采用较低运行速度，减少磨损；轻质、无磨琢性的物料可适当提高运行速度，提升输送效率。

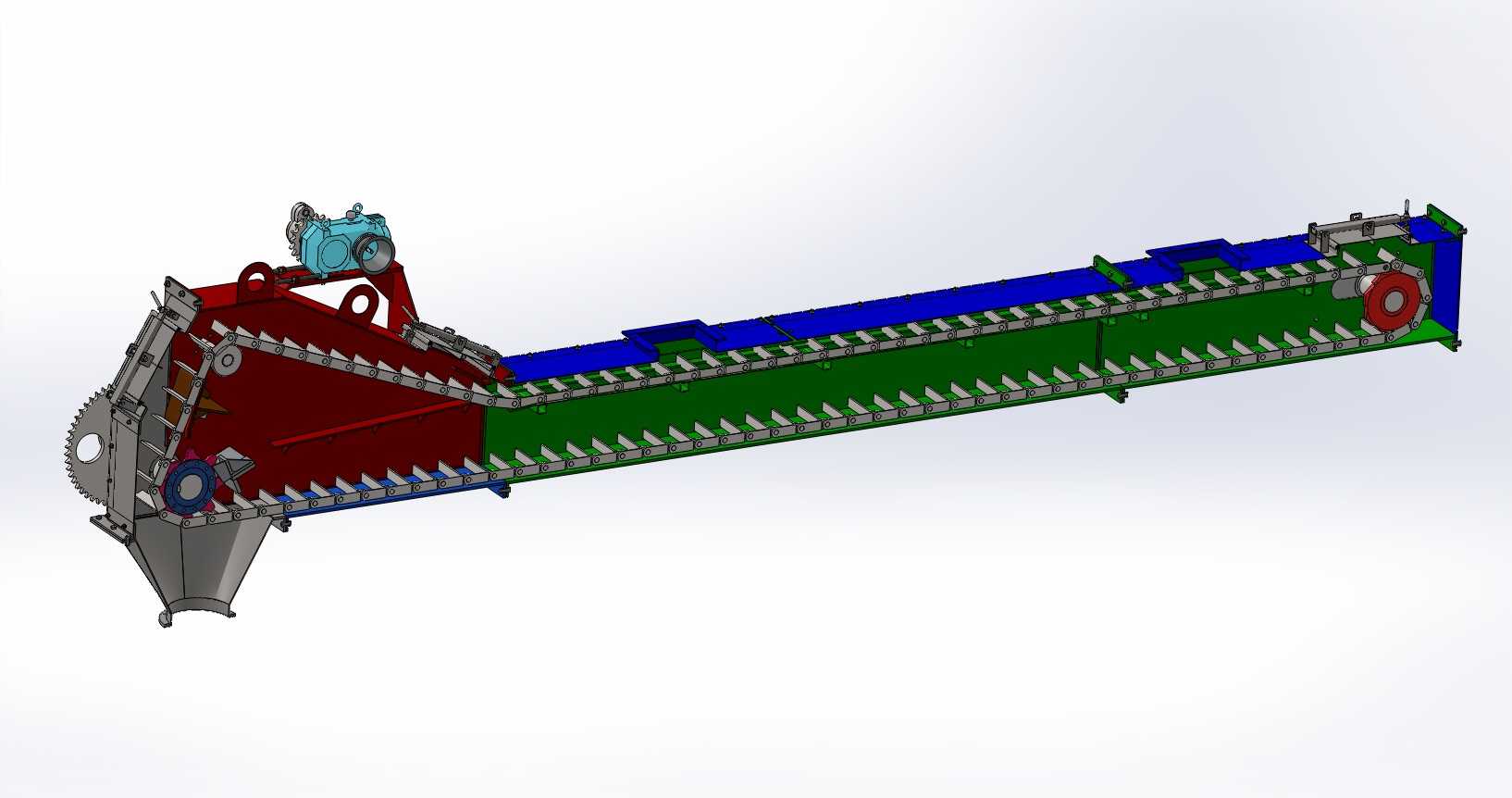

　　整套结构的三维建模过程中，需重点校验链条的运行轨迹，避免刮板与槽体出现干涉，链轮的齿形参数需匹配所选链条的节距、滚子直径，保证啮合顺畅，张紧装置的调节范围需在模型中预留足够的空间，避免现场安装时出现调节余量不足的问题。同时需考虑设备的检修便利性，在壳体的适当位置设置检修门，方便后期排查卡料、链条磨损等故障，驱动端的安装座需设置加强筋结构，保证动力传递时的结构刚性，避免运行时出现振动、异响问题。
