水泥厂用脉冲喷射袋式空气过滤装置

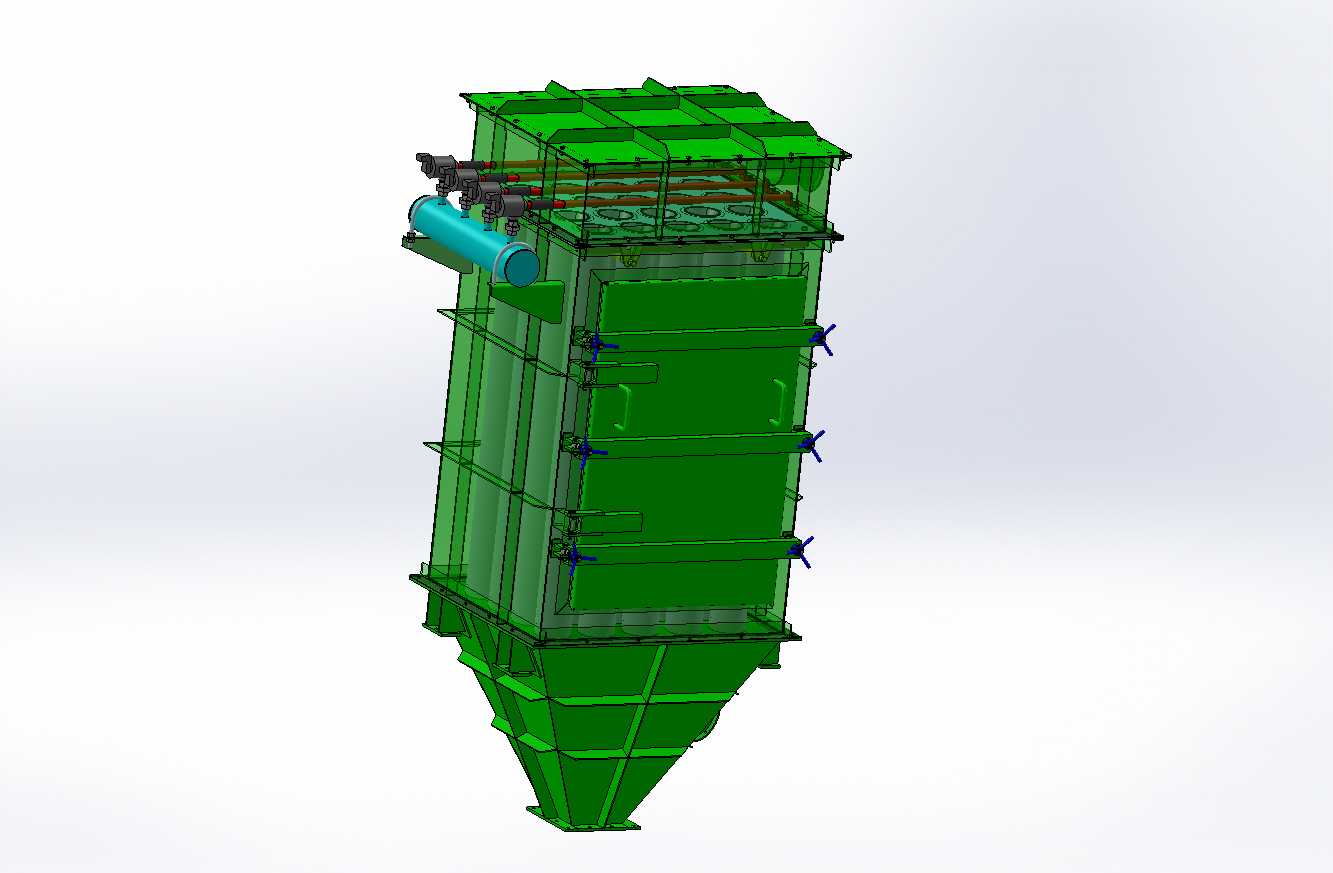

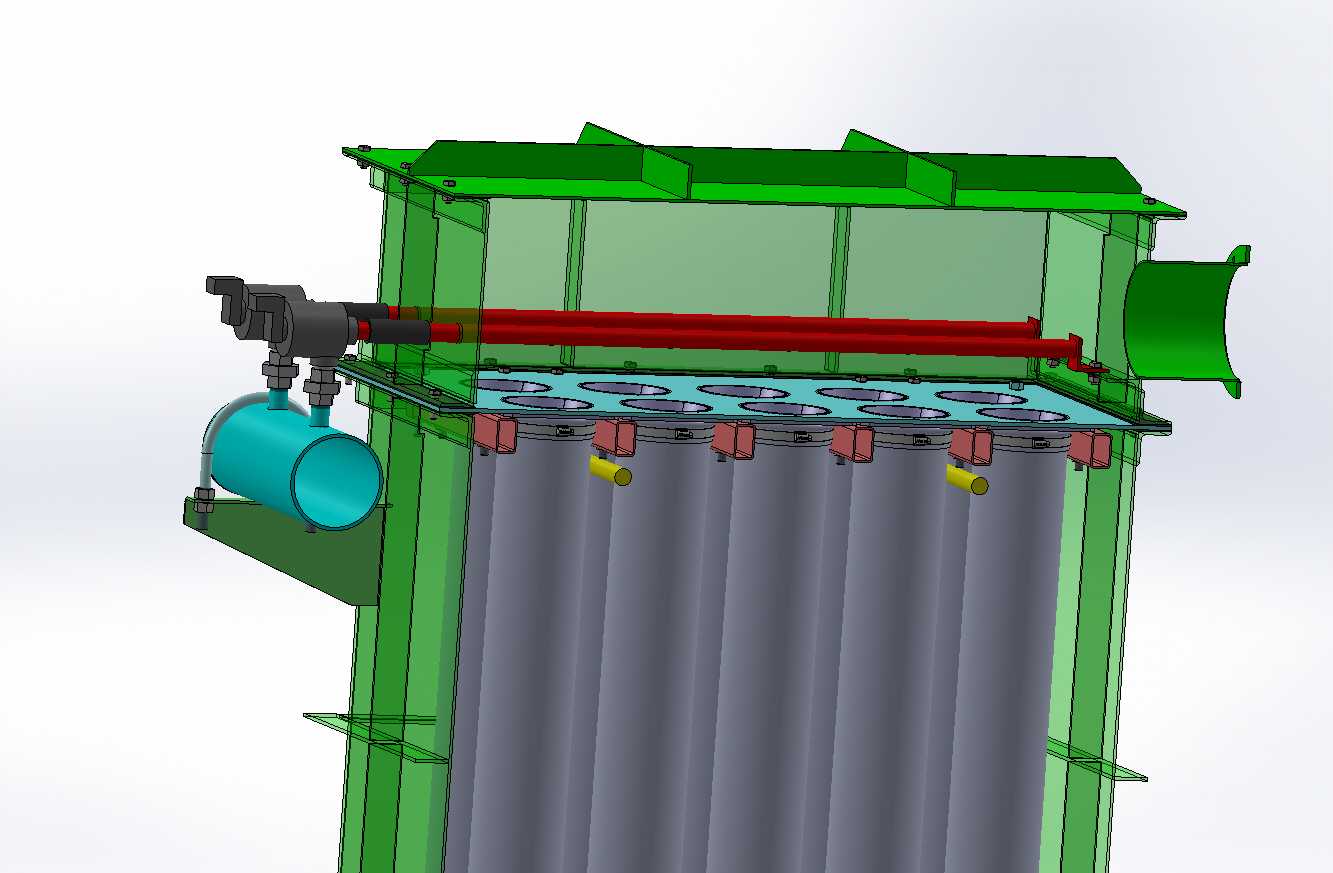

　　在水泥生产厂区的破碎、粉磨、物料输送、熟料煅烧等多个产尘工段，这类脉冲喷射袋式过滤装置是控制有组织粉尘排放的核心配套设备，不同于小型单机除尘单元，该结构适配中等风量的产尘点位，可直接对接产尘设备的排风管道，将含尘气体抽入设备内部完成气固分离，避免生产性粉尘外溢影响车间作业环境，同时满足无组织排放管控的现场要求。从结构设计逻辑来看，设备整体采用上中下三段式模块化布局，上部为净气室与喷吹清灰单元，侧面外置的储气筒对接脉冲阀组，每排滤袋对应一组喷吹管，喷吹孔精准对准滤袋中心，清灰时高压气流瞬间喷入滤袋内部，使附着在滤袋外表面的粉尘层脱落，无需停机即可完成清灰作业，保证设备持续运行的阻力稳定。中部为过滤仓体，内部布置多排竖向安装的滤袋，

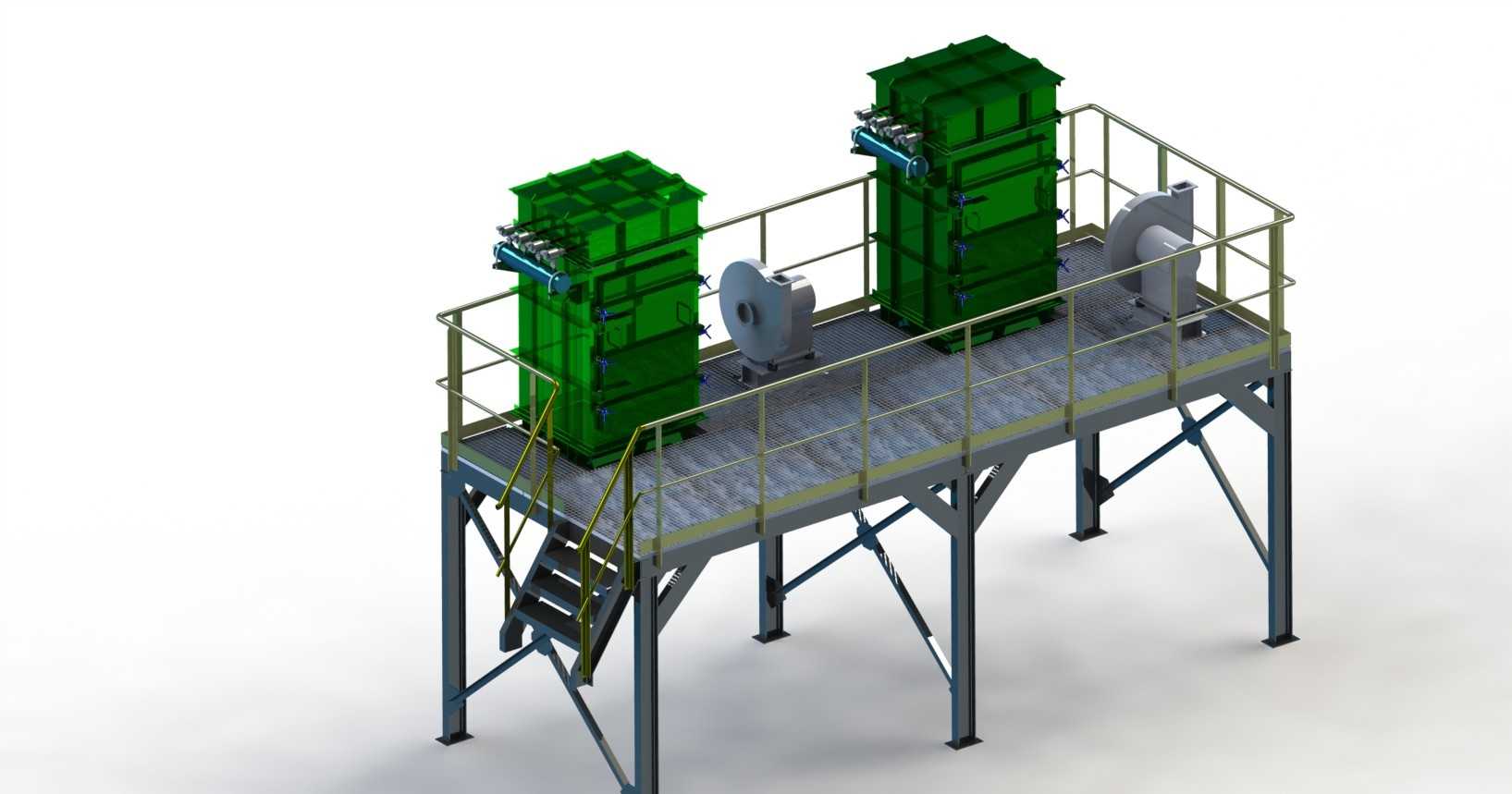

　　滤袋通过袋笼支撑保持固定形态，含尘气体从仓体中下部进入后，因气流截面突然扩大，大颗粒粉尘在重力作用下直接沉降至下部灰斗，细微粉尘随气流穿过滤袋时被阻留，过滤后的洁净气体进入上部净气室汇总后从出风口排出。下部为锥形灰斗结构，锥角设计充分考虑水泥粉尘的安息角参数，避免粉尘在灰斗内壁搭桥积灰，灰斗下口可对接卸灰阀、螺旋输送机等输灰设备，将收集的粉尘连续排出，可直接回到生产流程回收利用，减少物料损耗。建模过程中对安装边界做了充分考量，设备顶部预留了检修盖板的开合空间，侧面脉冲阀组位置预留了足够的操作维护空间，可满足日常更换脉冲阀、检修喷吹管路的操作需求，设备支腿的安装孔位按照常规设备安装的地脚螺栓间距设计，可直接适配标准型钢支架的安装尺寸，

　　无需额外做支架改制。仓体侧壁设置的多层快速压紧锁扣，可在需要更换滤袋时快速打开仓门，无需拆除大面积的连接螺栓，缩短设备维护的停机时间。不同于电除尘设备对粉尘比电阻的敏感性，该类袋式过滤结构对水泥生产过程中产生的高浓度、高比电阻粉尘适应性极强，排放浓度可稳定控制在较低水平，即使在窑尾、水泥磨等粉尘浓度波动较大的工况下，也能保持稳定的过滤效率。设备进风口采用侧进风设计，内部设置有简易的气流均布结构，避免含尘气流直接冲刷局部滤袋，造成滤袋局部磨损过快，延长滤袋的整体使用寿命。喷吹系统的管路布局充分考虑了压缩空气的压力损失，储气筒的容积可满足单次整排喷吹的气量需求，避免喷吹时压力不足导致清灰效果下降，脉冲阀的安装位置统一朝向设备外侧，

　　方便日常巡检时观察阀件的运行状态，出现故障可快速更换。灰斗部位可根据现场需求加装振动器或空气炮接口，应对湿度稍大的粉尘工况时，可辅助清灰避免灰斗堵塞。整体结构的加强筋布置按照负压运行工况做了受力校核，避免设备在风机抽风负压作用下出现仓体变形，影响设备的密封性能，所有法兰连接部位均预留了密封件的安装位置，可保证设备运行时的漏风率控制在合理范围内，减少无效的风量损耗，降低配套风机的运行能耗。
