多瓣式散货装卸抓斗结构设计

　　在港口散货泊位、内河散货码头、电厂储煤场、矿山矿石堆场、钢厂原料库区这类需要大批量散状物料转运的场景里，抓斗作为起重设备的核心取料吊具，直接决定了单次装卸循环的作业效率，也影响着物料撒漏带来的损耗与场地清理成本。这款多瓣式抓斗的结构设计，完全围绕大密度、不规则块状散料的抓取工况做适配，区别于普通平口双瓣抓斗针对煤炭、粮食等均匀散料的设计，多瓣结构的斗瓣可以在闭合过程中嵌入不规则料堆的缝隙，对块度在4毫米到8毫米区间的矿石、废钢、炉渣、建筑垃圾这类物料有更好的包裹性，能有效减少抓取过程中的物料滚落撒漏。

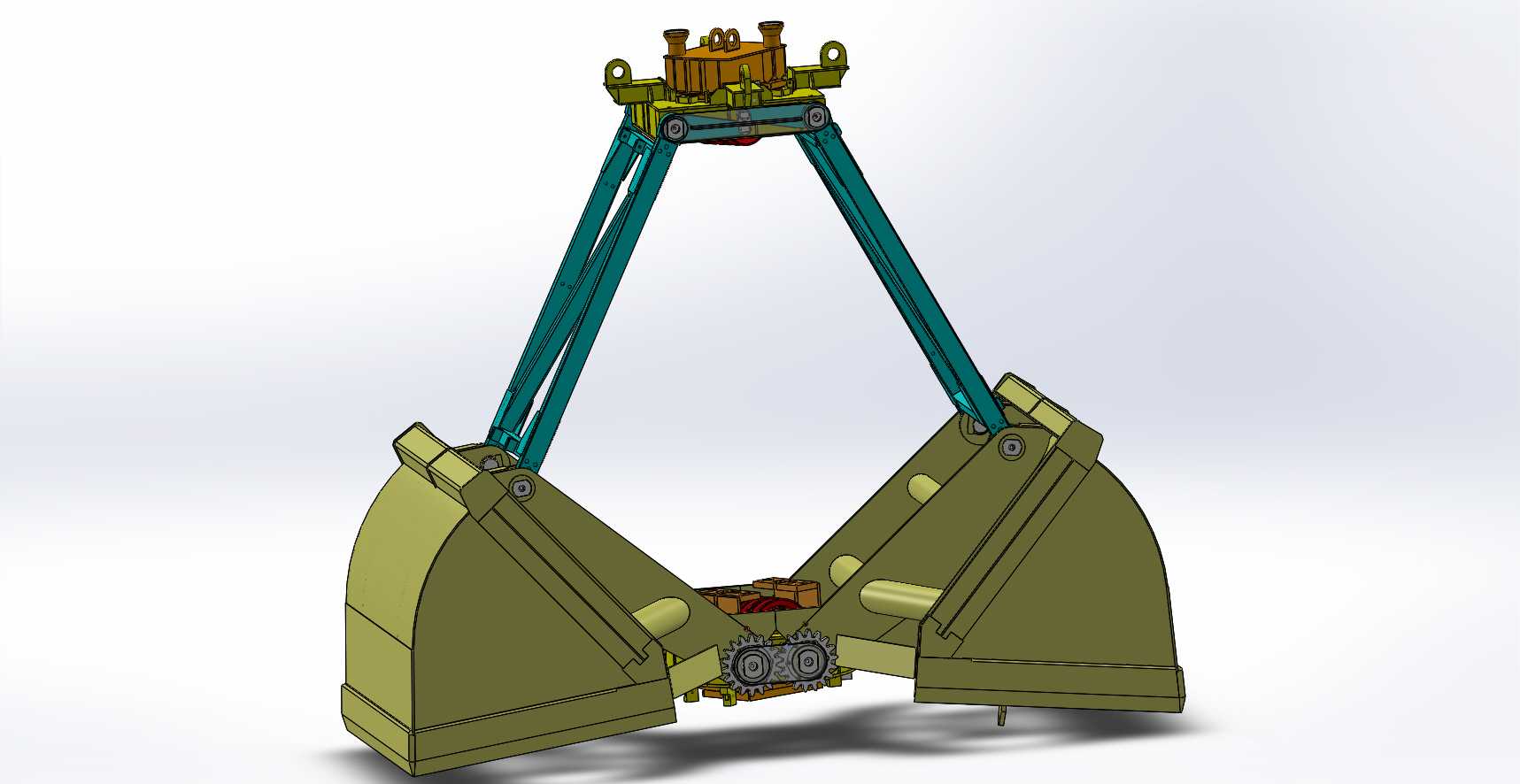

　　从结构布局来看，顶部的铰支座直接匹配起重机的吊钩连接接口，安装边界尺寸适配主流10到25吨级桥式起重机、门式起重机、门座式起重机的吊具挂接尺寸，不需要额外制作过渡连接架就能完成挂装。上部的驱动支架集成了滑轮组与同步连杆机构，四根斜向布置的主支撑臂采用箱型焊接结构，在保证整体抗扭刚度的同时，控制了抓斗的自身重量，避免吊具自重过大挤占起重机的有效起升载荷。斗瓣的开合通过钢丝绳滑轮组的收放实现，配合同步连杆约束每一片斗瓣的开合角度，保证闭合过程中各瓣运动轨迹一致，不会出现偏斜卡料、闭合不严的问题。

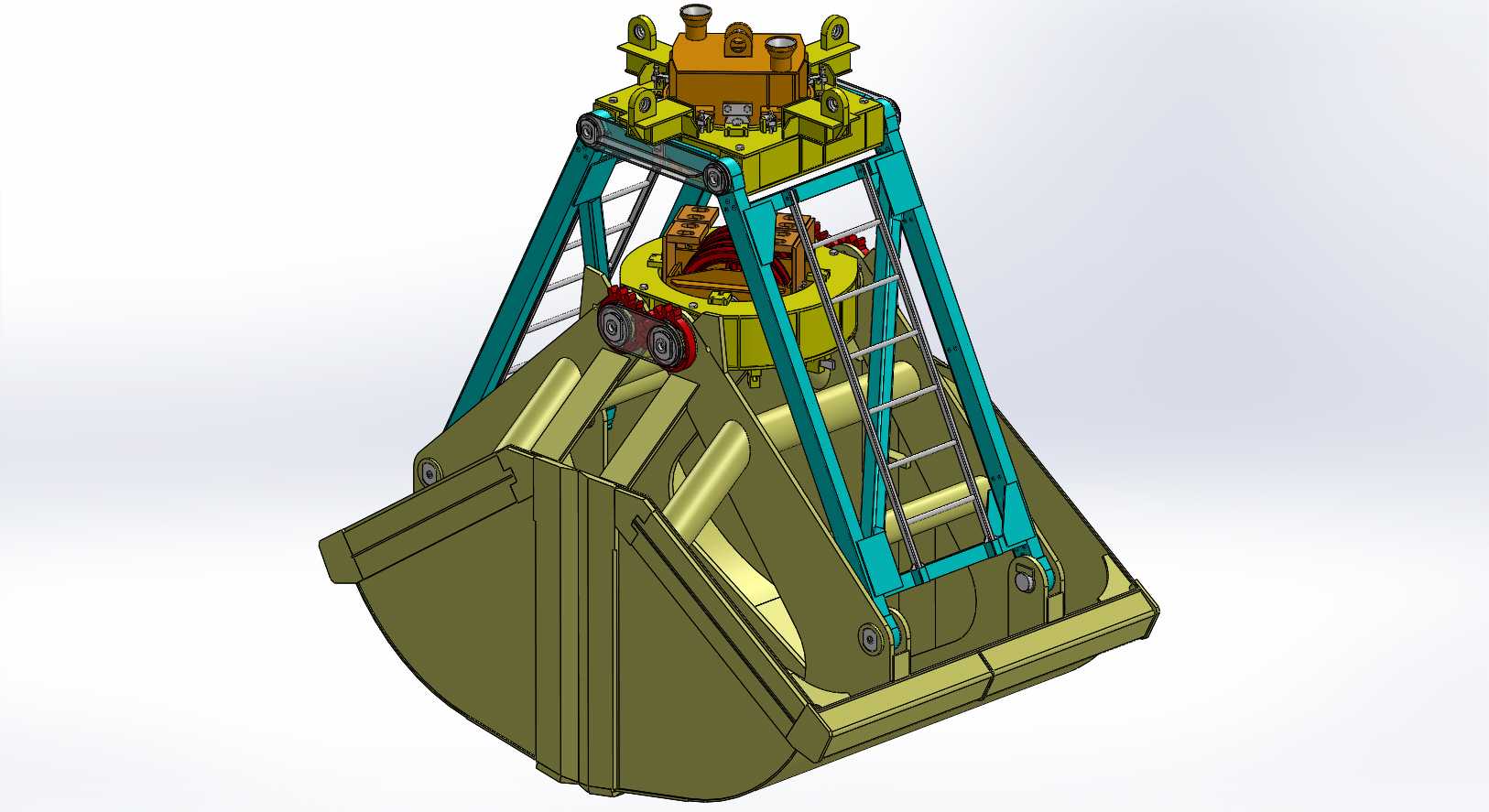

　　设计过程中重点考虑了恶劣工况下的耐用性，斗瓣刃口部位做了加厚处理，可在后期堆焊耐磨层应对高磨损物料的冲刷，斗瓣与支撑臂的连接铰点采用自润滑轴承结构，减少日常维护的注油频次，同时铰点处设置了防尘密封结构，避免粉尘进入轴套加剧磨损。爬梯结构集成在主支撑臂侧面，方便作业人员在设备检修时攀爬至顶部驱动部位做滑轮检查、钢丝绳更换等维护操作，不需要额外搭设检修梯具。

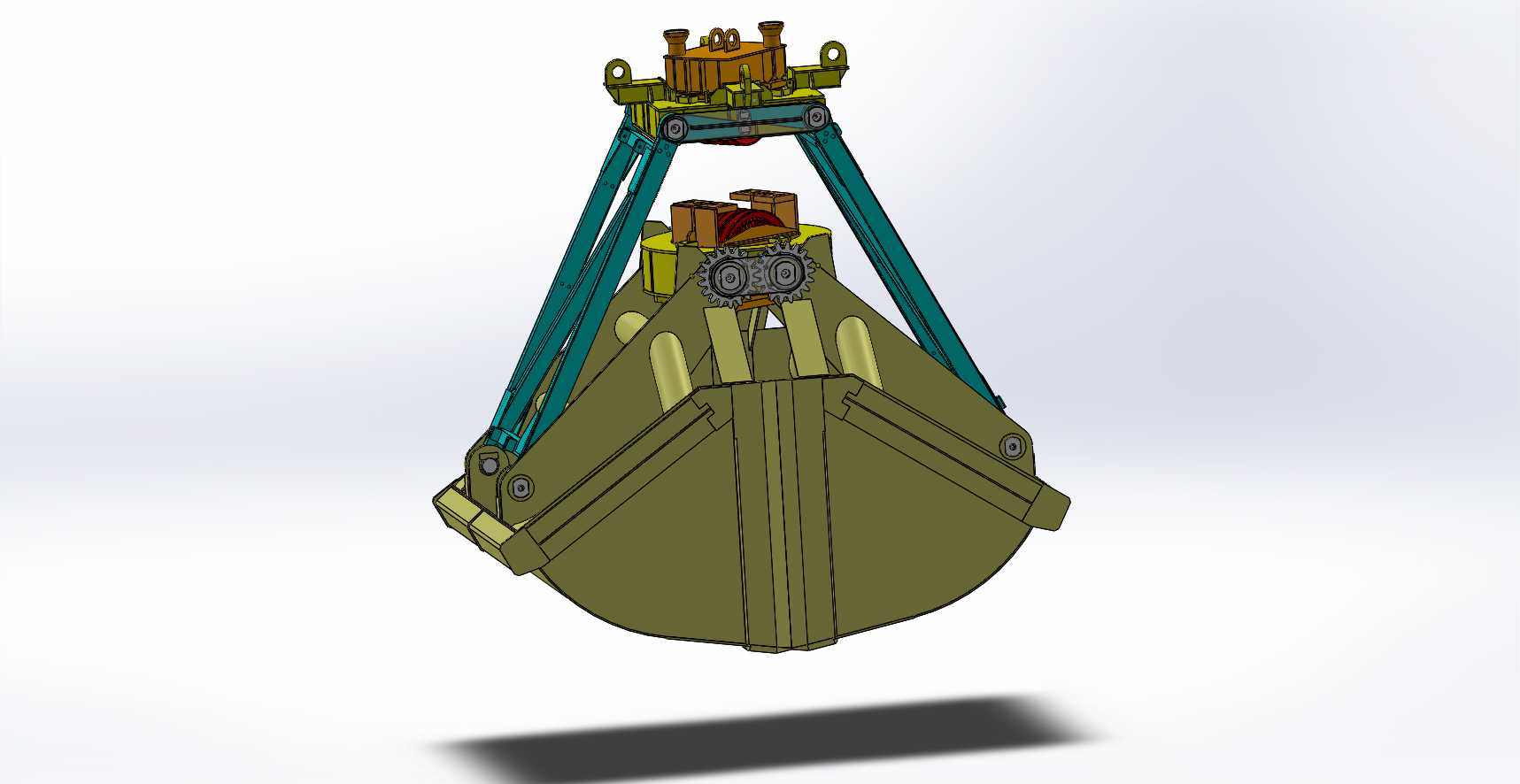

　　在实际作业过程中，抓斗张开状态下落到料堆表面时，依靠自重就能让斗瓣刃口切入料层，随着起升机构收绳，斗瓣逐步闭合完成物料抓取，整个过程不需要额外的动力驱动，完全依靠钢丝绳的拉力与抓斗的自重配合实现取料，结构可靠性远高于液压驱动抓斗，尤其适合粉尘大、维护条件有限的野外料场、港口露天泊位场景。闭合状态下斗瓣形成的封闭容腔，能保证提升转运过程中块料不会从瓣体缝隙掉落，避免高空坠物的安全隐患，同时单次抓取的充盈率相比同规格双瓣抓斗提升15%左右，针对不规则块料的作业效率优势明显。

　　结构建模过程中对各运动部件做了干涉检查，保证斗瓣开合全行程内，连杆、支撑臂、斗瓣之间不会出现运动卡滞，铰点的受力分布经过校核，在额定抓取载荷下各结构件的应力都控制在材料许用应力范围内，支撑臂的截面尺寸经过优化，在满足强度刚度要求的前提下尽可能降低结构自重，提升有效载荷占比。顶部滑轮组的绳槽尺寸匹配主流起重钢丝绳直径，钢丝绳的缠绕路径做了防磨处理，避免钢丝绳与结构件直接接触摩擦，延长钢丝绳的使用寿命。
