工业流体精准投加加药系统结构设计

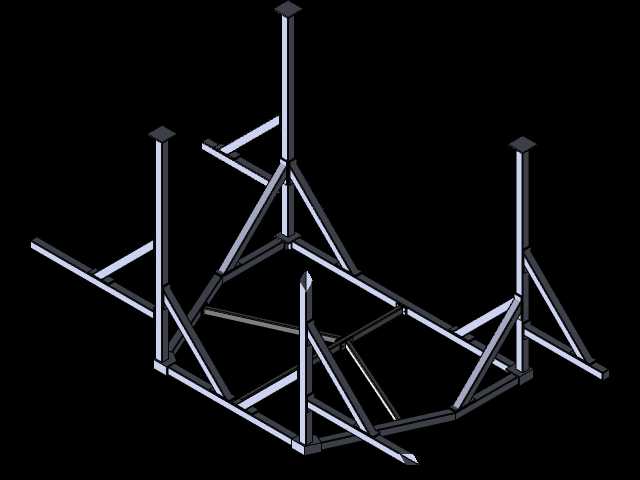

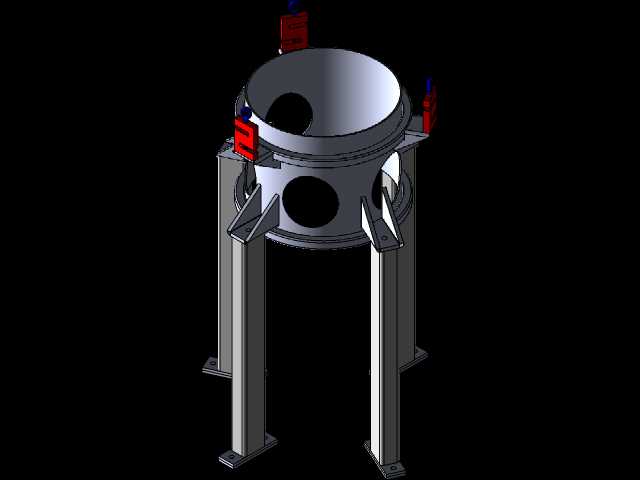

　　在水处理、化工制程、食品加工等需要精准控制药剂投加量的生产场景中，加药系统是保障工艺参数稳定的核心配套单元，这套三维结构完整还原了工业现场常用的一体化加药装置的全部装配关系，从储药单元的罐体壁厚选型、支撑脚的载荷分布，到计量泵的安装定位、管路的走向排布，都按照实际工程安装的边界条件做了1:1的结构复刻。做这套结构设计的时候，最先考虑的是现场安装的空间适配问题，常规工业加药点旁的预留安装空间大多局促，尤其是老旧生产线改造项目，往往没有整块的预留设备区，所以整体框架采用了模块化集成设计，把储药罐、计量泵、搅拌组件、管路阀门、电控安装位全部整合在同一个碳钢焊接底座上，底座的地脚螺栓孔位按照通用的设备安装间距做了预留，不需要现场再做额外的支架焊接，到场后只需要对接进药口、出药口和动力电源就能完成部署，能大幅缩短现场施工的周期。

　　从功能实现的角度看，这套系统的核心是保障药剂投加的精度和运行稳定性，储药罐的容积按照常规工业场景8小时连续投加的药剂储量做了匹配，罐体侧面预留了液位计的安装接口，既可以装浮球液位开关做低液位报警，也可以适配超声波液位计做连续液位采集，方便接入厂区的DCS系统做远程监控。计量泵的安装位做了减震垫的预留槽，泵体和管路之间采用活接连接，后期更换泵体或者做维护的时候不需要拆解整段管路，能减少运维的工作量。管路排布的时候特意避开了罐体的加料口正下方，防止人工投加固体药剂的时候掉落砸伤管路，同时管路的倾斜角度按照药剂的流动性做了调整，对于容易结晶沉淀的药剂，管路坡度设置为千分之三，能避免药剂在管内沉积堵塞。

　　很多刚接触加药系统设计的工程师容易忽略搅拌组件的安装定位，这套结构里搅拌轴的偏心距做了精准计算，既不会因为搅拌轴居中导致罐体中心形成涡流降低混合效率，也不会因为偏心距过大导致搅拌时罐体晃动幅度过大，搅拌桨的直径按照罐体直径的0.7倍做匹配，桨叶距离罐底的高度预留了150mm的沉积空间，防止药剂沉积在罐底被桨叶刮蹭造成磨损。进出药管路的阀门全部采用了可视化的安装位置，站在设备操作面就能直接操作所有阀门的开关，不需要绕到设备背面，日常校准投加量、切换备用泵的时候操作路径最短。

　　考虑到不同现场的药剂腐蚀性差异，这套结构里所有和药剂接触的部件都做了材质适配的设计预留，储药罐可以根据药剂类型切换PE、PP或者不锈钢材质，管路也可以对应更换UPVC、CPVC或者316L不锈钢材质，框架表面的防腐涂层厚度按照工业户外安装的标准做了预留，即使安装在露天的污水处理场站，也能耐受日晒雨淋的腐蚀环境。设备的整体外形尺寸控制在常规货运电梯的进出门限以内，不需要拆分就能完成楼层转运，对于安装在厂房二层及以上的加药点，不需要额外协调大型吊装设备，人工配合手动液压车就能完成就位。

　　在细节设计上，底座的四周做了100mm高的挡液边，一旦出现管路滴漏或者药剂溢出的情况，漏液会被挡在底座范围内不会流到地面造成现场污染，挡液边的最低处预留了排液口，可以接引流管把漏液导到废液收集槽里。电控箱的安装位做了抬高处理，距离底座平面300mm，即使底座有积漏液也不会浸泡到电控箱造成短路，电控箱的门体开启方向做了避让，不会和旁边的管路、阀门产生干涉。储药罐的顶部加料口做了带滤网的翻盖设计，投加固体药剂的时候可以过滤掉包装袋碎屑等大块杂质，防止杂质进入管路堵塞计量泵的单向阀，翻盖和罐体之间做了密封胶条的安装槽，投药完成后盖紧盖子就能避免药剂挥发或者外界灰尘进入罐内污染药剂。

　　这套结构在建模的时候所有配合面都按照实际的装配公差做了间隙预留，比如法兰连接的螺栓孔位对齐偏差控制在0.5mm以内，泵体和底座的安装孔位做了长圆孔设计，现场安装的时候可以微调泵体的位置来对齐管路，降低现场安装的对位难度。管路的固定管卡位置按照管路的挠度计算结果做了排布，每间隔800mm设置一个管卡，避免管路因为自身重量或者流体冲击产生晃动，尤其是计量泵出口的脉冲管路段，特意增加了管卡密度，同时预留了脉冲阻尼器的安装位，能有效降低管路振动带来的焊缝开裂、接口渗漏问题。
