单栋拱型连跨农业种植温室结构设计

　　做设施农业配套结构设计快十年，经手的棚室三维模型少说也有几十套，这次的单栋拱型温室结构，是针对北方常规果蔬种植场景做的标准化方案，先从实际落地的安装边界说起，整体外轮廓长度做到100英尺，跨度方向总宽35英尺，这个尺寸不是随便定的——常规单体拱棚如果跨度过大，冬季积雪荷载下拱杆的弯矩会陡增，太小又会浪费土地利用率，35英尺的净跨刚好能在内部布置三排纵向种植槽，两侧留出走道和灌溉管线的布设空间，不会出现作业时转身剐蹭棚膜的情况。

　　从结构设计思路上，这套温室没有用花哨的异形结构，全部采用标准化的热镀锌管材做骨架，拱杆的弧度是按照当地三十年一遇的积雪厚度算出来的，拱顶的圆弧半径经过反复校核，既保证积雪能自然滑落，又不会因为弧度过陡增加顶部覆膜的张紧难度。纵向的拉杆布置在拱杆的三等分点位置，每根拉杆和拱杆的连接节点都做了抱箍式的快装结构，现场安装的时候不需要焊接，只用螺栓紧固就能达到设计的抗风等级，毕竟农业项目的现场施工大多没有专业焊接设备，快装结构能大幅缩短施工周期，也能避免焊接位置后期生锈影响结构寿命。

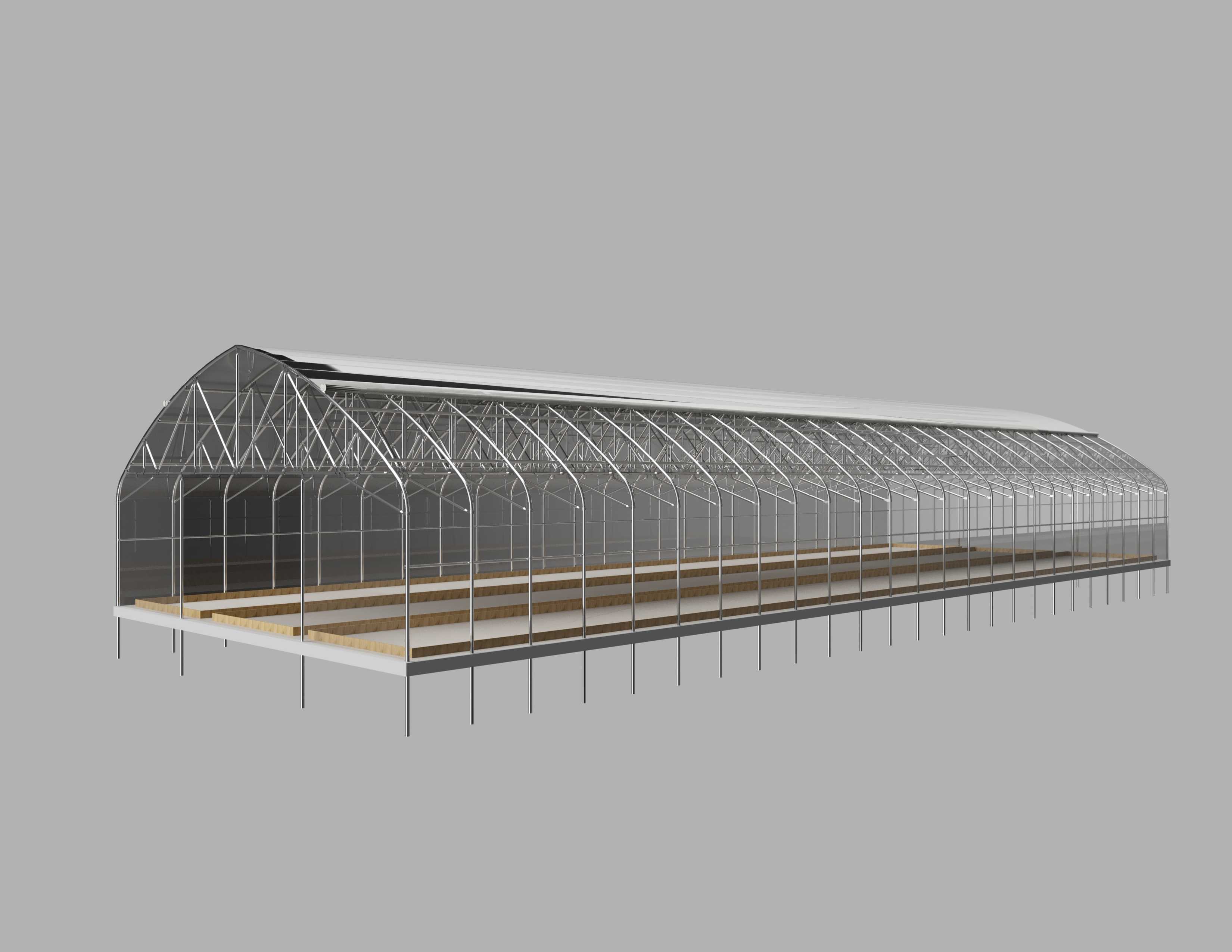

　　实际应用场景里，这套温室主要用来做春秋季的蔬菜育苗、反季节叶菜种植，也能适配小型浆果的立体化栽培。内部的种植台架是和主体骨架做的一体化设计，台架的支撑腿直接固定在温室的纵向地梁上，不需要额外做独立基础，地梁的埋深刚好在当地冻土层以下15公分，避免冬季土壤冻胀把整个棚体顶变形。棚体两侧的卷膜机构预留了安装位，建模的时候已经把卷膜杆的转动行程、和拱杆的避让间隙都算好了，后期加装通风设备的时候不会出现结构干涉。

　　很多新手做温室建模的时候容易忽略端部的结构强度，这套方案在棚体的两个端面，也就是进出门口的位置，额外加了交叉斜撑，因为端部是整个棚体抗风的薄弱点，遇到强对流天气的时候，风压首先作用在端面上，斜撑能把水平方向的风荷载直接传导到地梁上，不会出现端面骨架被风吹变形的情况。覆膜的压膜线固定点也在建模的时候做了预留，每个固定点的位置刚好对应拱杆的节点，压膜线拉紧的时候不会把棚膜勒出死褶，也能保证棚膜和骨架完全贴合，避免大风天气下棚膜反复拍打骨架造成破损。

　　从安装边界来看，整个棚体的基础不需要做混凝土浇筑，只需要把预制的地插杆按照定位尺寸砸进土层里，地插杆的入土深度是40公分，针对沙土地质还预留了加长杆的替换接口，用户可以根据自己地块的土壤紧实度调整地插长度。棚体内部的灌溉管线、补光灯的走线槽都布置在纵向拉杆的下方，和骨架共用固定点，不需要额外打吊筋，既节省了材料，也让棚内的走线更规整，不会影响日常的农事作业。

　　之前接触过不少种植户自己搭的棚，要么是拱杆间距太大，下雪的时候被压塌，要么是节点连接不牢，大风天整个棚被掀翻，这套结构在设计的时候，把所有的荷载工况都做了校核，包括恒载也就是骨架和棚膜的自重，活载也就是积雪和作业人员临时上棚检修的重量，还有水平方向的风荷载，所有杆件的壁厚都是经过受力计算选的，不会出现为了省材料偷减壁厚的情况，也不会过度设计造成材料浪费。比如拱杆用的是25mm直径的热镀锌圆管，壁厚1.5mm，纵向拉杆用的是20mm直径的同材质管材，这个搭配在100英尺长、35英尺宽的尺寸下，能扛住十级大风和15公分厚的积雪，完全满足北方大部分地区的农业种植需求。

　　另外建模的时候特意把所有的零件都做了参数化关联，如果用户需要调整棚的长度，只需要修改纵向的阵列数量，不需要重新绘制每个零件，拱杆的弧度参数也做了可调整接口，如果是在南方降雪少的地区，可以适当把拱顶的弧度调平一点，增加棚内的有效使用空间，如果是在东北等积雪厚的地区，也可以把拱杆弧度调陡，加快积雪滑落。整个模型的装配关系完全按照实际安装顺序做的，从地梁固定到拱杆安装，再到拉杆、台架、端部结构的装配，和现场施工的流程完全一致，结构工程师拿到模型之后可以直接出加工下料图，施工队拿着图纸就能直接现场组装，不需要再做二次的结构校核。
