卧式针式流体混合装置三维结构设计

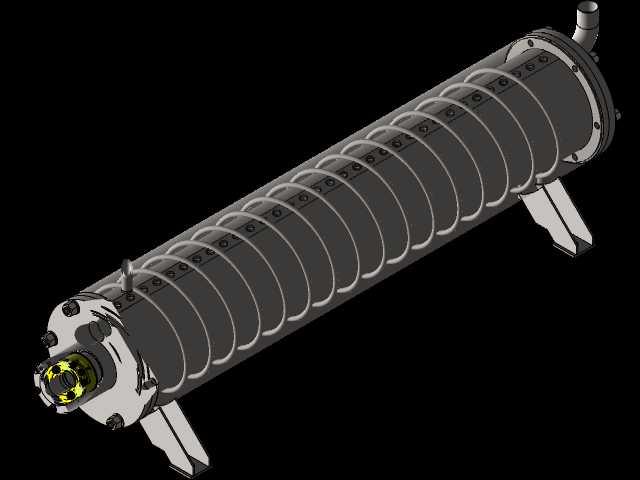

　　在精细化工、制药制剂、食品均质、水处理药剂投加这类对多股流体混合均匀度有严苛要求的工况里，常规静态混合器往往难以应对黏度差较大、配比悬殊的流体混合需求，针式混合结构的出现，恰好填补了这一应用场景的空白。这套针式混合装置采用卧式筒体布局，主体承压筒体采用等径直管结构，两端通过法兰端盖实现密封，端盖上预留流体进出接口，其中一端设置中心进料接口，侧上方布置另一路流体的进料管口，筒体末端侧上方设置混合出料口，整体进出料接口的方位设计，充分考虑了现场管线排布的操作空间，避免安装时与周边管线、支架产生干涉。

　　筒体内部沿轴向排布多组针式混合单元，每组单元通过环形定位圈固定在筒体内壁，定位圈与筒体内壁采用间隙配合加周向定位销的固定方式，既保证混合单元不会在流体冲击下发生轴向窜动，也方便后期拆解维护时逐段取出内部元件。针式元件的排布角度经过流场仿真迭代，相邻两组元件的针齿呈交错角度布置，让流体在流经每一组元件时，都能被针齿不断切割、分流、折流，打破流体的层流边界层，让不同黏度、不同配比的流体在短程内实现充分的剪切、分散、混合，相比常规的SK型静态混合器，针式结构对高黏度流体的混合效率提升明显，同时压损控制在合理区间，不会对前端输送泵的扬程造成过高要求。

　　筒体外部沿轴向缠绕螺旋导流结构，这部分结构可根据工艺需求适配温控介质管路，当混合过程存在放热或需控温的工况时，可在螺旋流道内通入冷却或加热介质，实现混合过程的温度精准控制，避免局部混合过热导致的物料变质、反应失控等问题。筒体底部设置两个对称的支腿结构，支腿采用折弯成型的板式支撑，安装面预留螺栓固定孔，两个支腿的跨距经过重心核算，保证满液运行状态下设备的稳定性，不会因流体脉动产生晃动，支腿的高度设计预留了底部排污、管线连接的操作空间，方便现场日常运维。

　　设计过程中，首先根据处理流量、流体物性参数确定筒体的公称直径与有效混合长度，混合段的长度需保证流体在筒体内的停留时间满足混合均匀度要求，同时避免过长导致的不必要压损。两端法兰的密封形式根据工作压力、介质腐蚀性选择，常规工况采用耐油橡胶垫片即可满足密封要求，腐蚀性工况可更换为聚四氟乙烯垫片。内部针式元件的针径、排布密度根据流体的固体颗粒含量调整，若物料含有少量固体颗粒，适当放大针齿间距，避免长期运行过程中出现颗粒卡堵、结焦的问题。进出料接口的管径根据流速确定，进料口流速控制在1-2m/s区间，避免流速过高导致的进料冲击振动，出料口流速适当提升，保证混合后的流体可以顺利输送至下一工序。

　　现场安装时，需保证设备的水平度偏差不超过1/1000，避免因筒体倾斜导致内部流体偏流，影响混合效果。设备前端建议加装Y型过滤器，拦截物料中的大颗粒杂质，防止杂质进入筒体内部卡滞在针齿间隙，造成流道堵塞。若用于连续化生产工况，可在进出料管路上加装压力传感器，实时监测设备的压损变化，当压损超过设计阈值时，及时停机拆解清理内部结垢或堵塞物。这套针式混合结构没有运动部件，运行过程无需额外动力输入，依靠流体自身的动能即可实现高效混合，相比带搅拌的动态混合设备，运行故障率更低，维护成本更小，同时密闭式的筒体结构可以实现无泄漏混合，适合处理易挥发、有毒有害、无菌要求的流体物料，在精细化工的助剂复配、制药行业的药液混合、食品行业的糖浆均质、水处理环节的药剂精准投加混合场景中都有广泛的适配性。建模过程中对所有配合面的尺寸公差、安装间隙都做了参数化设置，设计人员可根据实际处理量、工况参数快速调整筒体直径、混合段长度、针齿排布参数，快速衍生出适配不同产能的系列化型号，缩短非标设备的设计周期。
