颗粒振动冷却输送装置结构设计

　　在生物质颗粒、塑料造粒、饲料加工等散料处理产线中，刚完成挤出、压制工序的颗粒物料往往携带较高余温，若直接进入包装或仓储环节，极易出现结块、闷料变质、包装袋受热变形等问题，这款振动冷却给料结构正是针对这类高温颗粒的出料后段处理需求设计。设备核心功能是在输送颗粒的过程中，通过振动带动物料形成均匀的薄料层，配合敞开式的弧形罩结构实现自然通风散热，无需额外配置复杂的风冷管路即可完成颗粒的降温过渡，同时依靠振动的定向激振力将颗粒匀速输送至下一工序，兼具冷却与输送双重作用，相比传统的网带式冷却机，整体结构更紧凑，占用车间竖向空间更小，对于中小型产线的布局适配性更强。

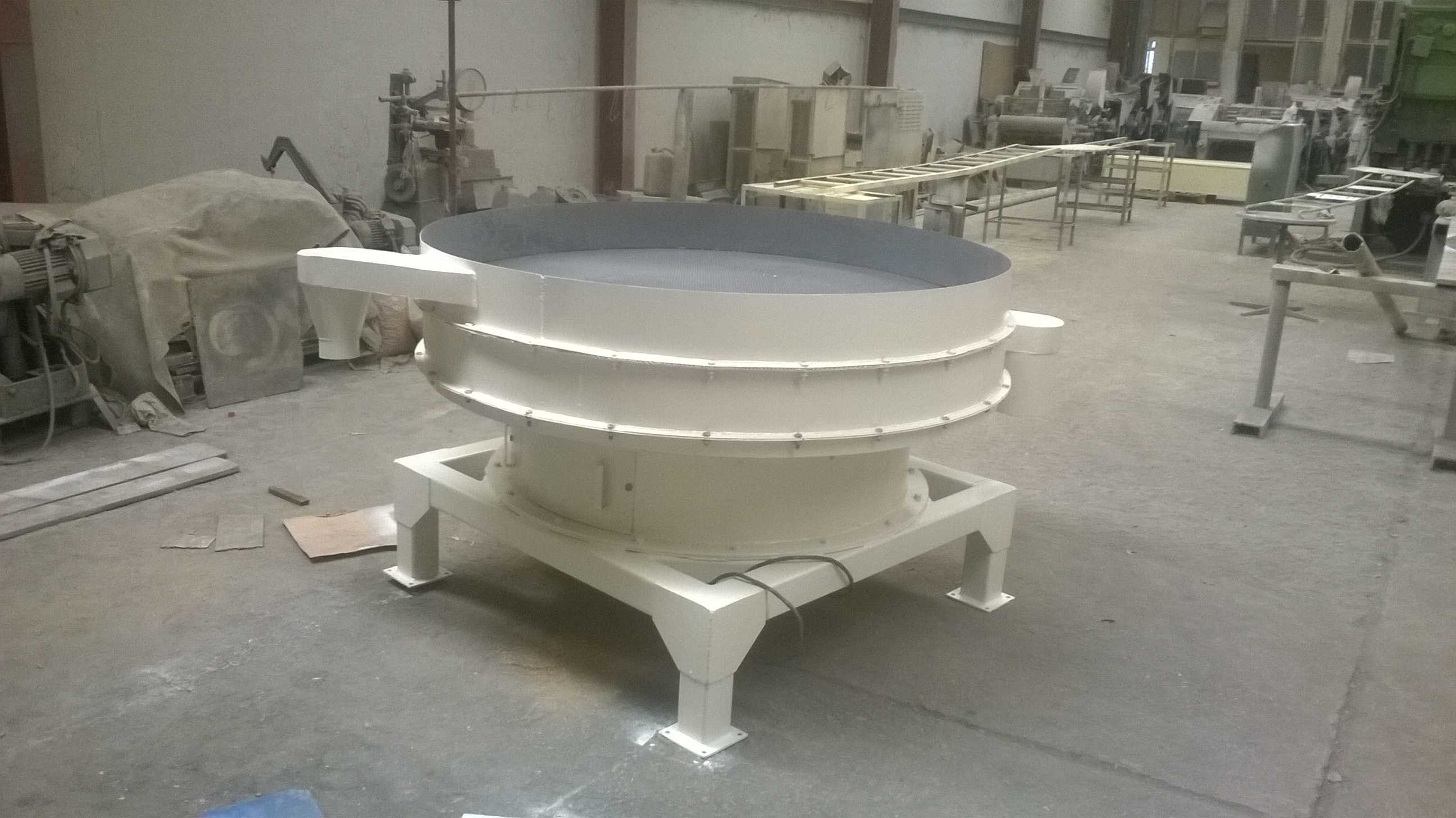

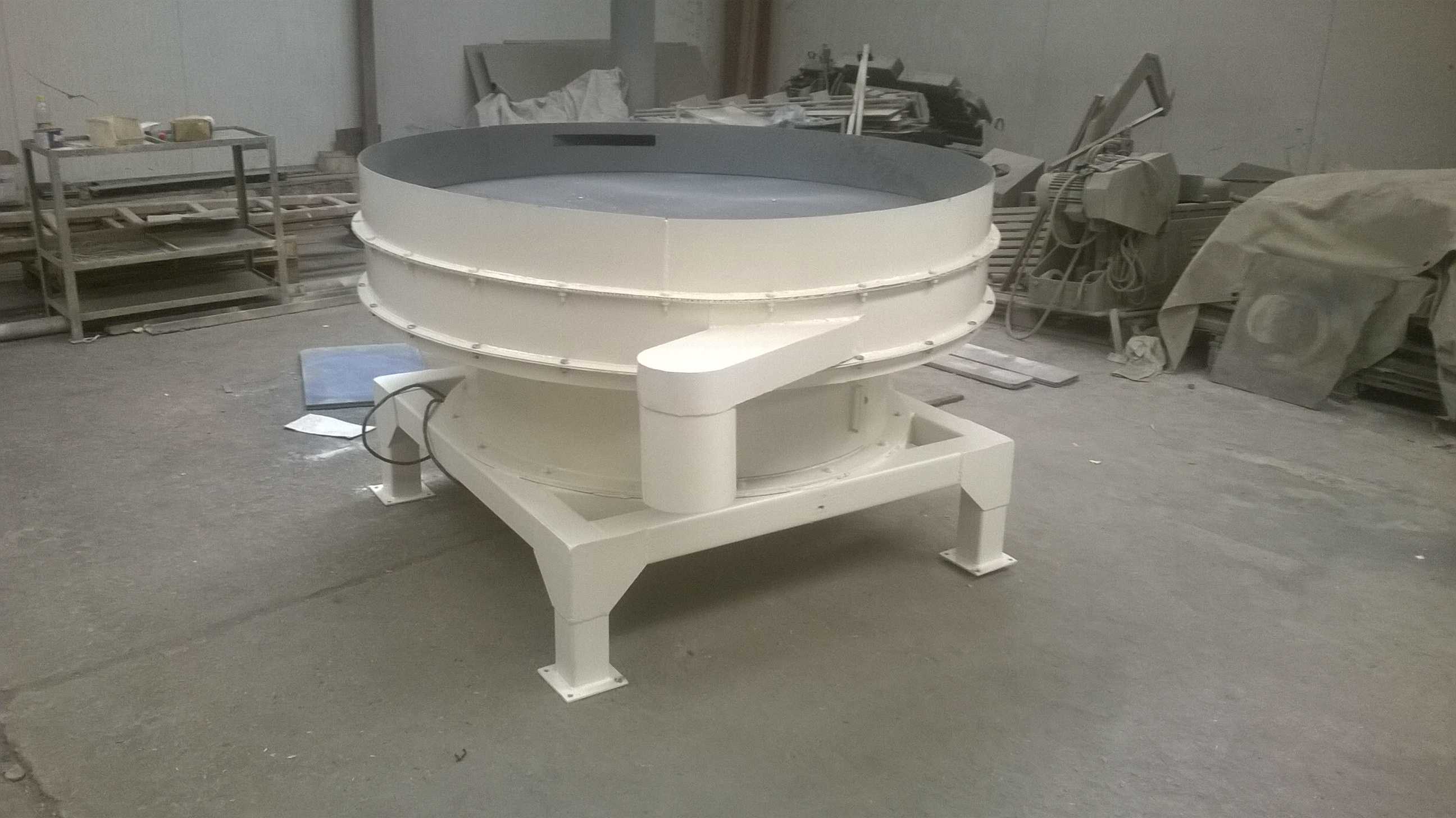

　　从结构设计逻辑来看，整套装置采用分体式受力布局，底部为方管焊接成型的支撑机架，四条支腿底部预留了安装固定的螺栓孔位，可直接通过膨胀螺栓固定在车间水泥地面或配套的设备平台上，机架上方通过弹性支撑组件连接弧形的料槽主体，弹性支撑件选用耐疲劳的橡胶减震块，既可以传递振动电机的激振力带动料槽振动，又能隔绝振动向机架及地面传递，避免振动传导至周边配套设备影响运行精度。料槽主体采用弧形敞口设计，相比传统的平底直槽，弧形槽面可以让颗粒在振动过程中自然向槽体中部聚拢，避免物料向两侧撒漏，同时弧形的上罩体与料槽之间预留了足够的通风间隙，热空气可以顺着弧形罩的弧度向上自然散出，不会在槽内形成热量积聚。

　　振动驱动单元布置在料槽底部的中心位置，采用立式振动电机作为激振源，电机的安装座与料槽底部采用加强筋焊接加固，可承受长期高频振动带来的交变载荷，电机的偏心块角度可根据实际输送的物料颗粒大小、温度高低进行调整，从而改变激振力的大小与振动方向角，适配不同物料的输送速度与冷却停留时间需求。设备的进料端设置在弧形罩的侧上方，可直接对接上游造粒机、压块机的出料口，高温颗粒从进料口落入槽体后，在定向振动的作用下沿槽体做连续的抛掷运动，在运动过程中颗粒之间不断翻动、打散，增大与空气的接触面积，热量快速散发，最终从槽体另一端的出料口均匀排出，整个过程无卡料、堵料风险，对于粒径在2-10mm的颗粒物料适配性极佳。

　　安装边界方面，整套设备的支撑机架跨距可根据产线的出料高度进行适配调整，常规配置下机架支腿高度可满足出料端距离地面800-1200mm的接料需求，料槽的弧形宽度覆盖600-1200mm的常用规格，可匹配每小时0.5-3吨的颗粒处理量，设备安装时无需额外搭建复杂的操作平台，仅需保证机架四个支腿的安装平面水平度误差不超过2mm/m，即可保证振动过程中物料运行轨迹均匀，不会出现偏料、走料不畅的问题。在细节设计上，弧形罩与料槽之间采用快拆式的螺栓连接，日常清理槽内残留物料、检修振动电机时无需完全拆解罩体，可快速打开维护；所有与物料接触的槽体表面均做了圆弧过渡处理，无直角积料死角，避免长期运行后物料残留板结影响输送效率；机架的焊接位置均做了去应力处理，防止长期振动工况下出现焊缝开裂的问题，整体结构的设计冗余量充足，可满足24小时连续运行的产线使用需求。
