重载设备安装用平行梁式支撑底架结构

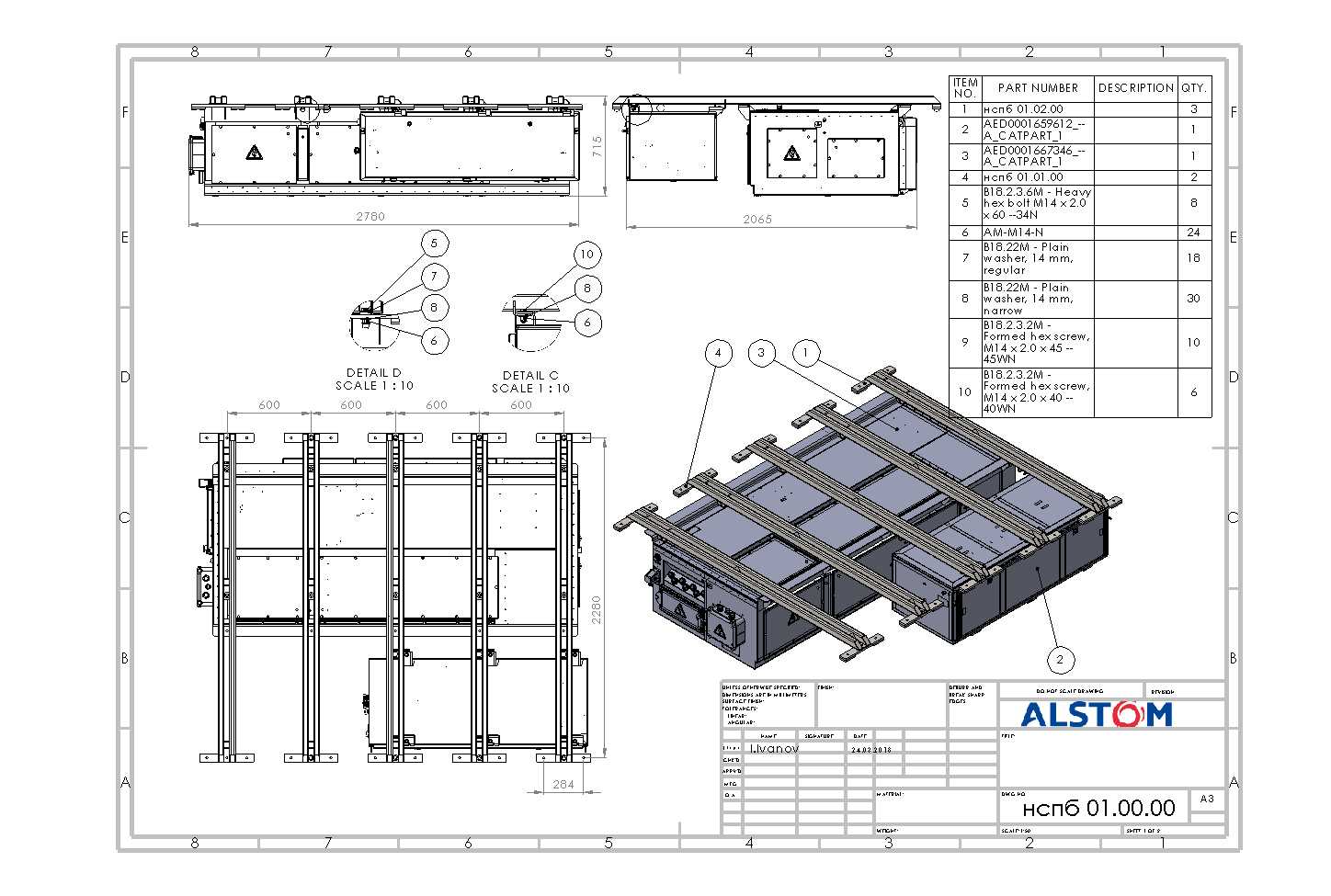

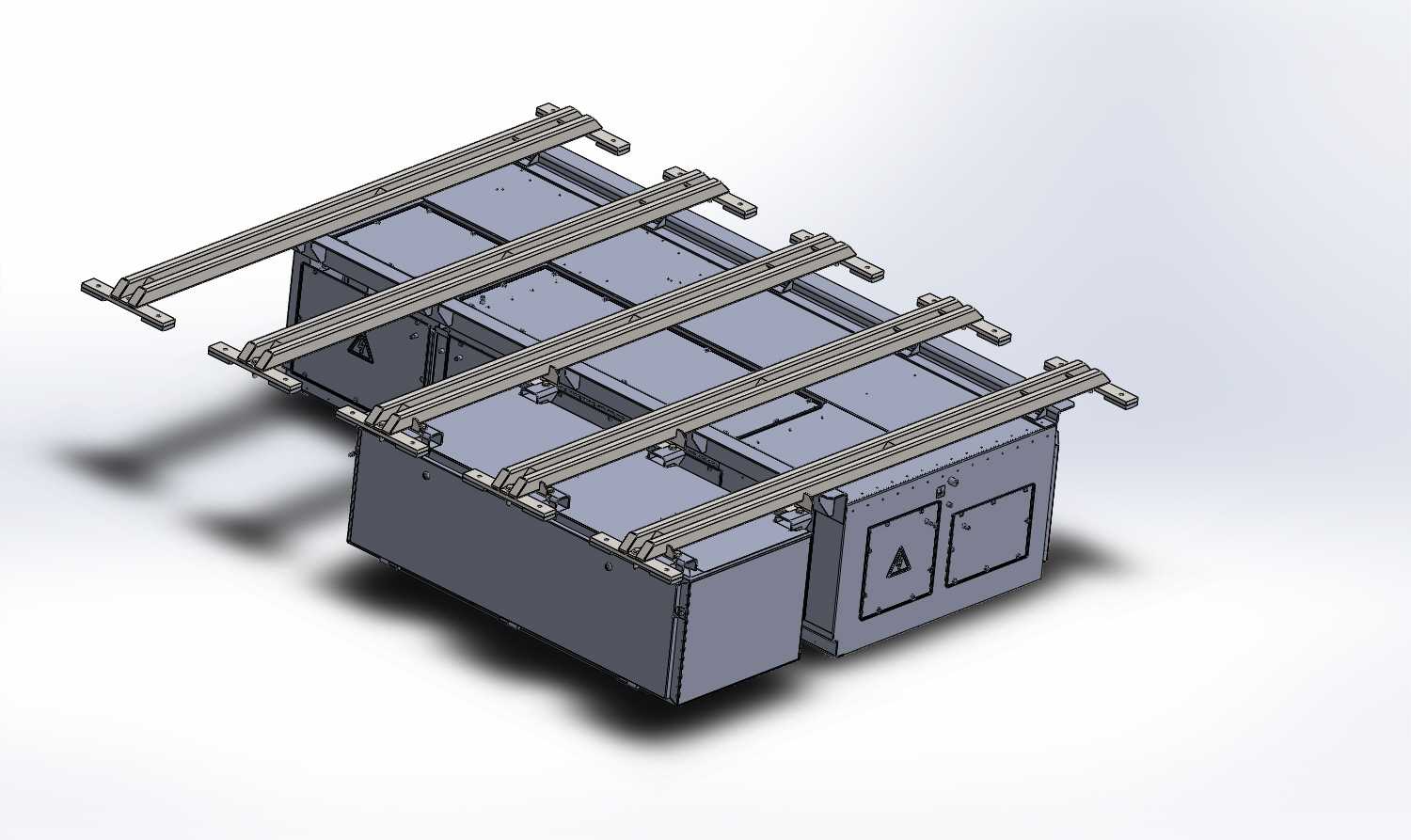

　　这套支撑底架结构主要面向大型工业检测、传感类设备的落地安装场景，在自动化产线的在线检测工位、实验室大型测试设备安装区、工业现场传感集成设备的布设场景中都能适配，核心作用是为上方搭载的精密传感单元、检测模组提供稳定的安装基准，同时承担设备整体的承重载荷，隔绝地面不平整带来的安装应力，避免上方精密部件因受力不均出现检测精度偏差、结构形变等问题。从结构设计逻辑来看，整个底架采用分体式组合思路，下部为封闭式箱型承载主体，上部设置四根平行布置的长条形安装梁，这种布局首先保证了承载面的平面度可调空间，每根安装梁上都预留了等距布置的安装孔位，可适配不同安装孔距的上方设备，无需额外打孔改制就能兼容多种规格的传感检测设备安装需求。

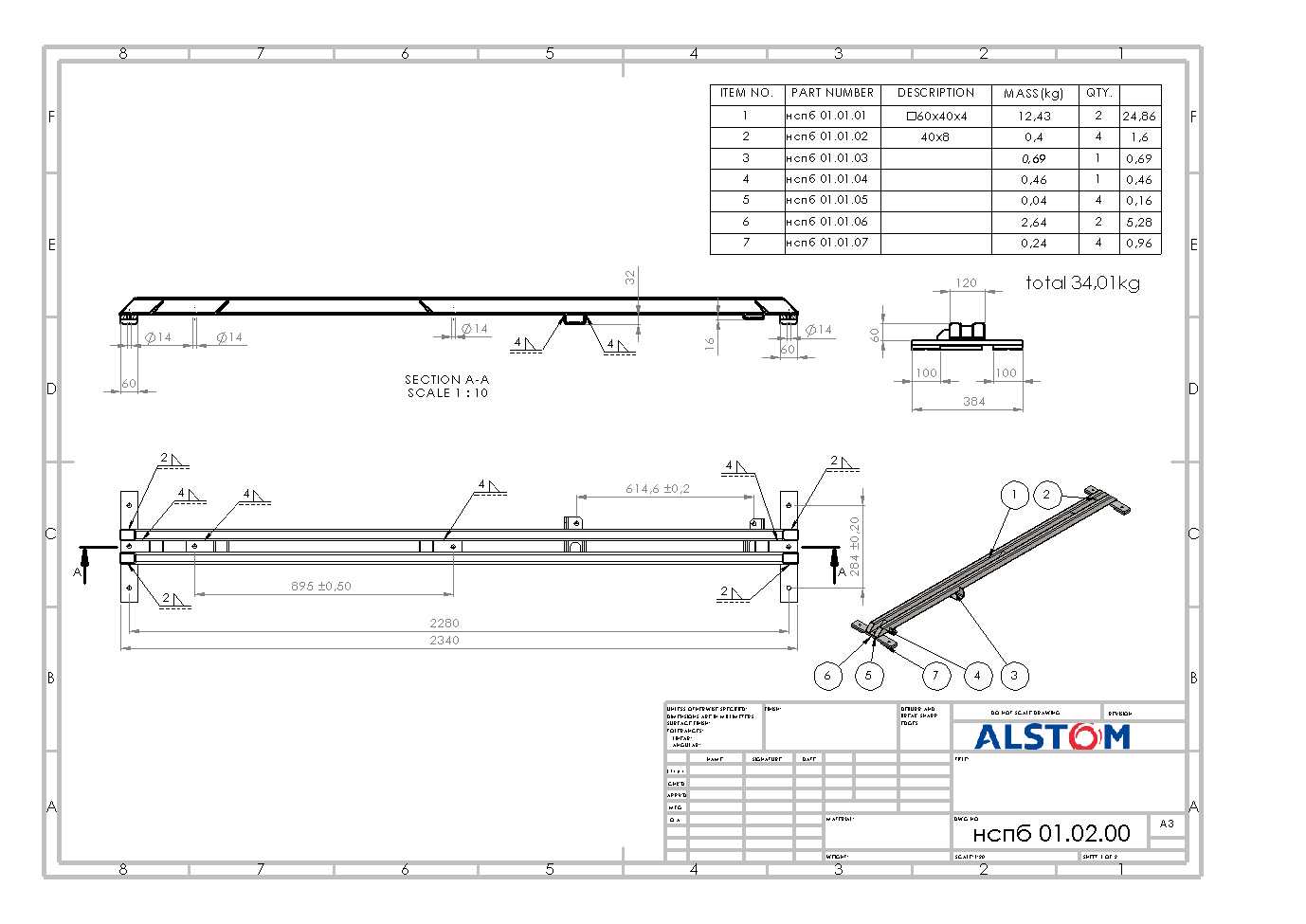

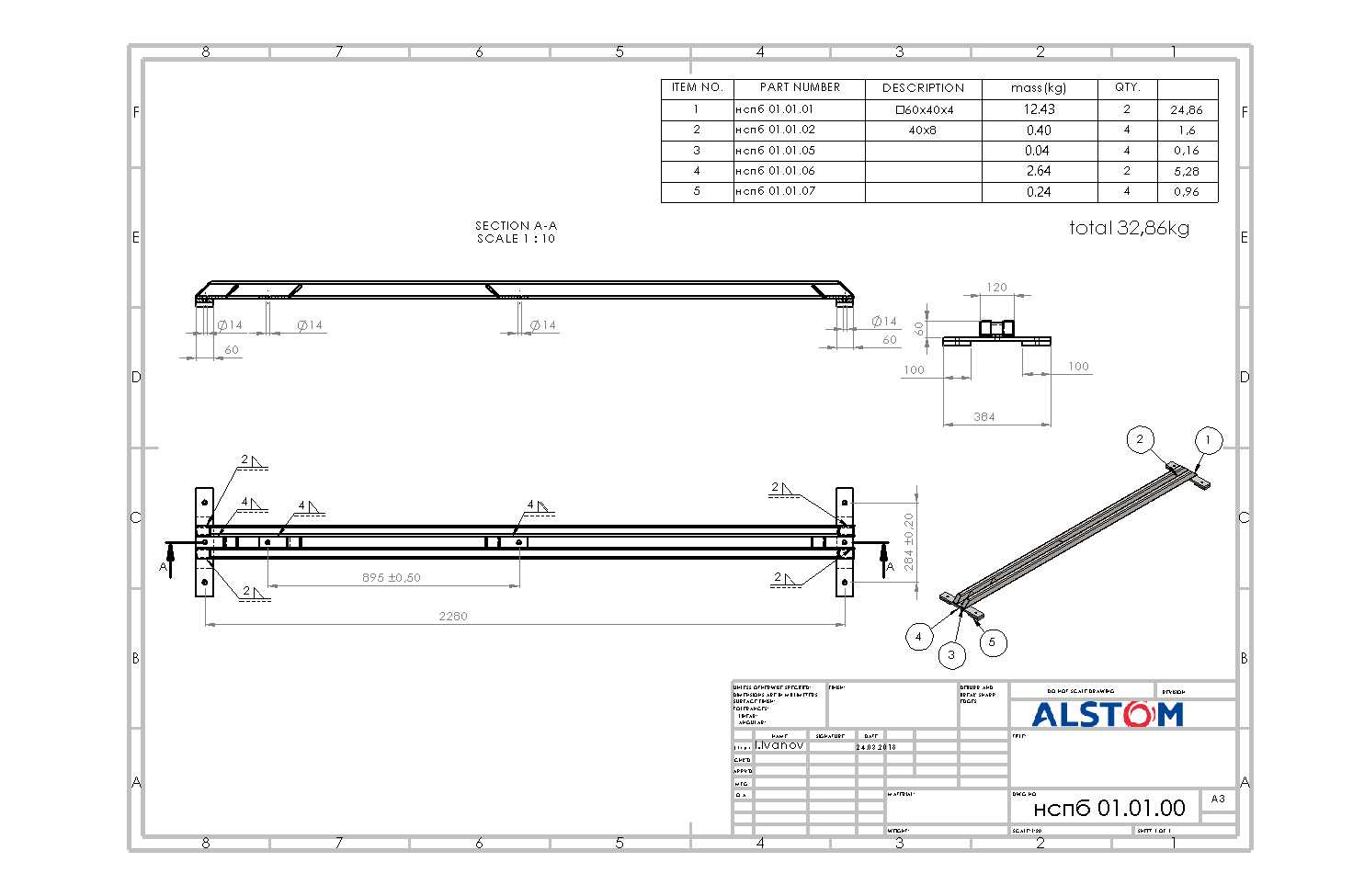

　　下部箱型结构采用钢板折弯拼焊成型，内部设置有纵横交错的加强筋板，避免大跨度承载时出现中部下挠的问题，箱体外壁预留的检修门结构，方便后期对布置在底架内部的线缆、气路管线、传感信号处理模块进行维护操作，无需拆卸上方搭载的设备就能完成内部元器件的检修更换，大幅降低现场运维的工作量。上部的平行安装梁采用标准铝型材与钢制安装座组合的形式，梁体本身的截面经过惯性矩校核，在单根梁承受五百公斤集中载荷的工况下，最大挠度控制在0.2毫米以内，完全满足精密传感设备对安装基准刚度的要求，梁体两端的固定座设置有腰型调节孔，安装时可以根据上方设备的实际安装尺寸微调梁体的横向间距，适配范围覆盖常见的1.2米到2.2米宽度的大型检测设备。安装边界方面，

　　整个底架的总长度控制在2.8米，总宽度1.6米，下部箱体的高度为0.4米，加上上部安装梁的总高度为0.52米，安装时仅需要在地面预留对应尺寸的平整安装区域，通过底架底部预留的地脚螺栓孔就能完成与地面的固定，底架底部还设置有可调式支撑脚杯，可在地面平面度偏差不超过5毫米的场景下，通过调节脚杯高度将上部安装面的平面度调整至0.1毫米每米的精度范围内，满足精密设备的安装要求。在实际使用过程中，这种平行梁式的底架结构相比传统的整体焊接平台，自重降低了百分之四十左右，同时预留的梁间间隙可以方便设备线缆、气路的穿设排布，避免管线外露造成的现场安全隐患，箱型主体的封闭结构也能阻挡生产现场的粉尘、切削液溅入内部，保护内部布置的电气元件，适配多粉尘、

　　有少量喷淋的工业现场环境。设计过程中针对底架的受力情况做了多工况仿真校核，包括上方设备偏载、单侧受力、吊装转运时的惯性载荷等极端工况，所有受力节点的应力都控制在材料屈服强度的三分之一以下，保证长期使用过程中不会出现结构性形变，安装梁与下部箱体的连接采用螺栓紧固加定位销的组合方式，既方便运输过程中的分体拆装，降低物流转运成本，也能保证现场组装后的整体刚度，不会因为连接间隙产生晃动。
