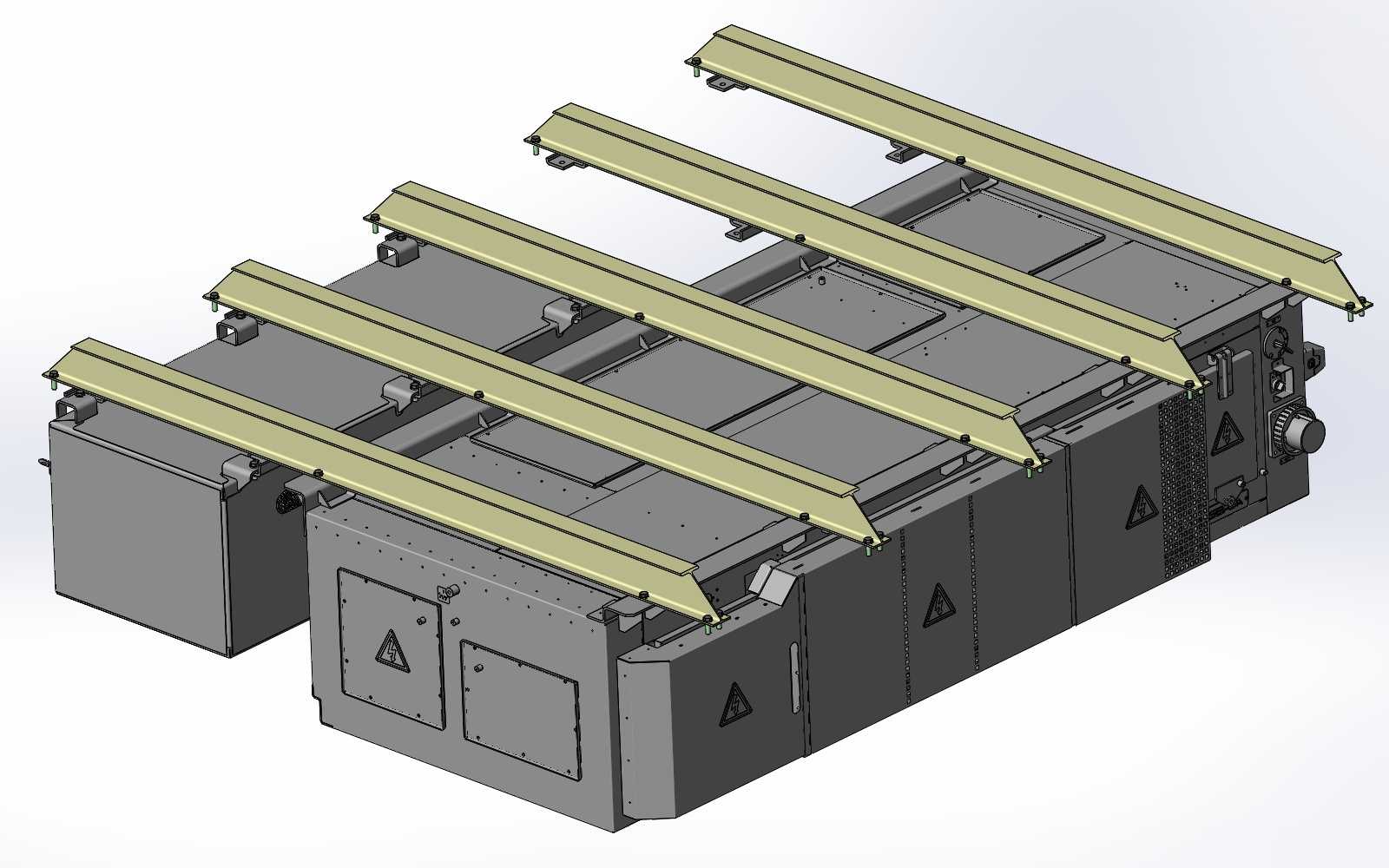

阿尔斯通底架型截面承载梁结构

　　该型截面承载构件主要应用于轨道交通车辆底架区域，作为底架主承力结构承担车体垂向静载荷与运行过程中的交变冲击载荷，是车辆走行部与车体连接区域的核心传力部件，在车辆运行时负责将上部车体的载荷均匀传递至下部走行机构，同时抵消车辆过弯、启停时产生的纵向与横向附加载荷，保障车体结构的整体刚度与运行稳定性。设计阶段优先选用标准GOST 26020-83规定的型截面作为基础型材，全程规避额外机加工工序，仅在构件端部与底部安装位做倒角处理并加工安装孔位，单根构件底部仅设置两处倒角与八个安装孔，大幅减少加工工序与生产制造成本，同时降低因过多机加工带来的应力集中风险。从结构受力角度出发，该型截面的翼缘与腹板厚度匹配经过多轮静力学仿真迭代，

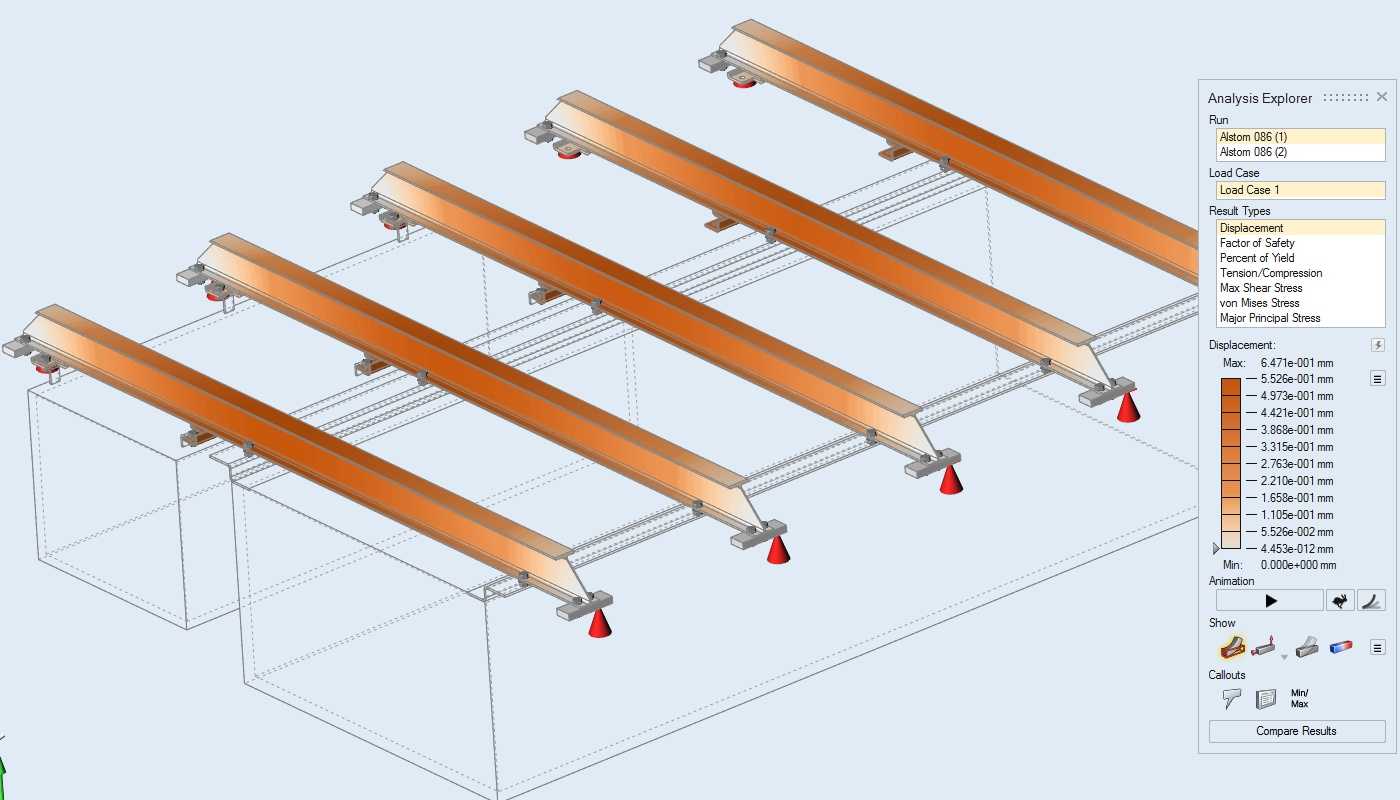

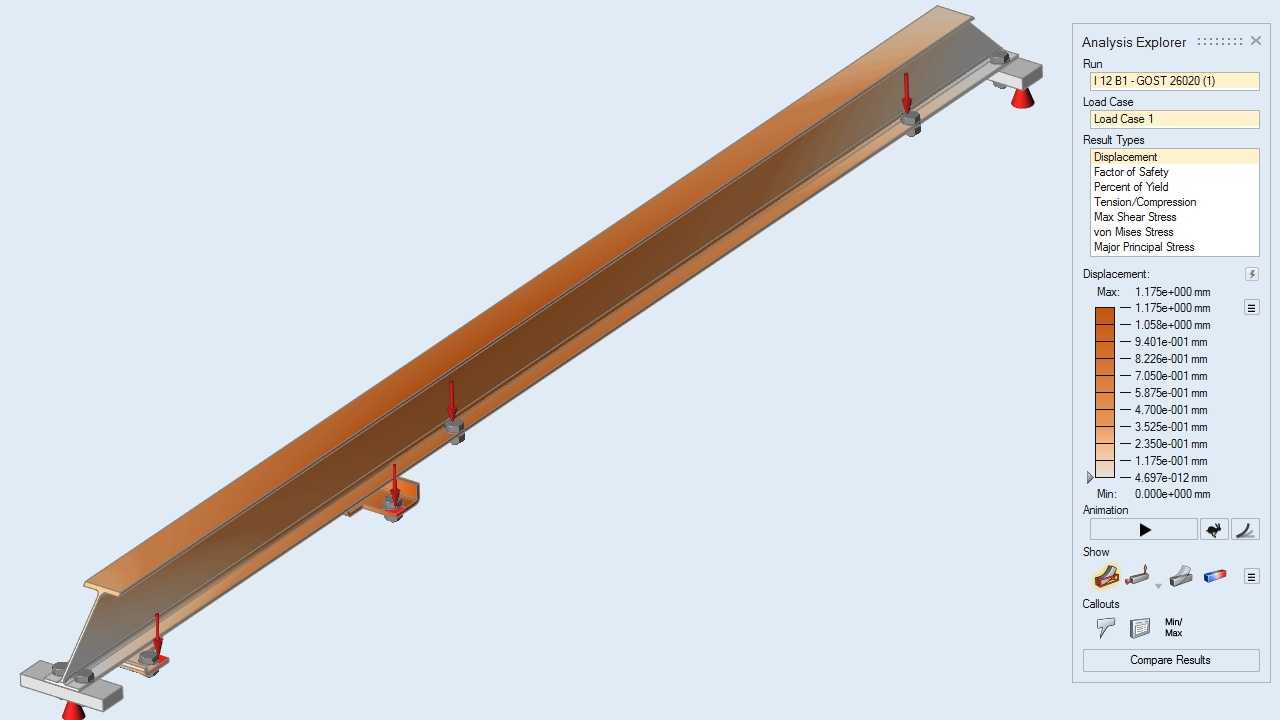

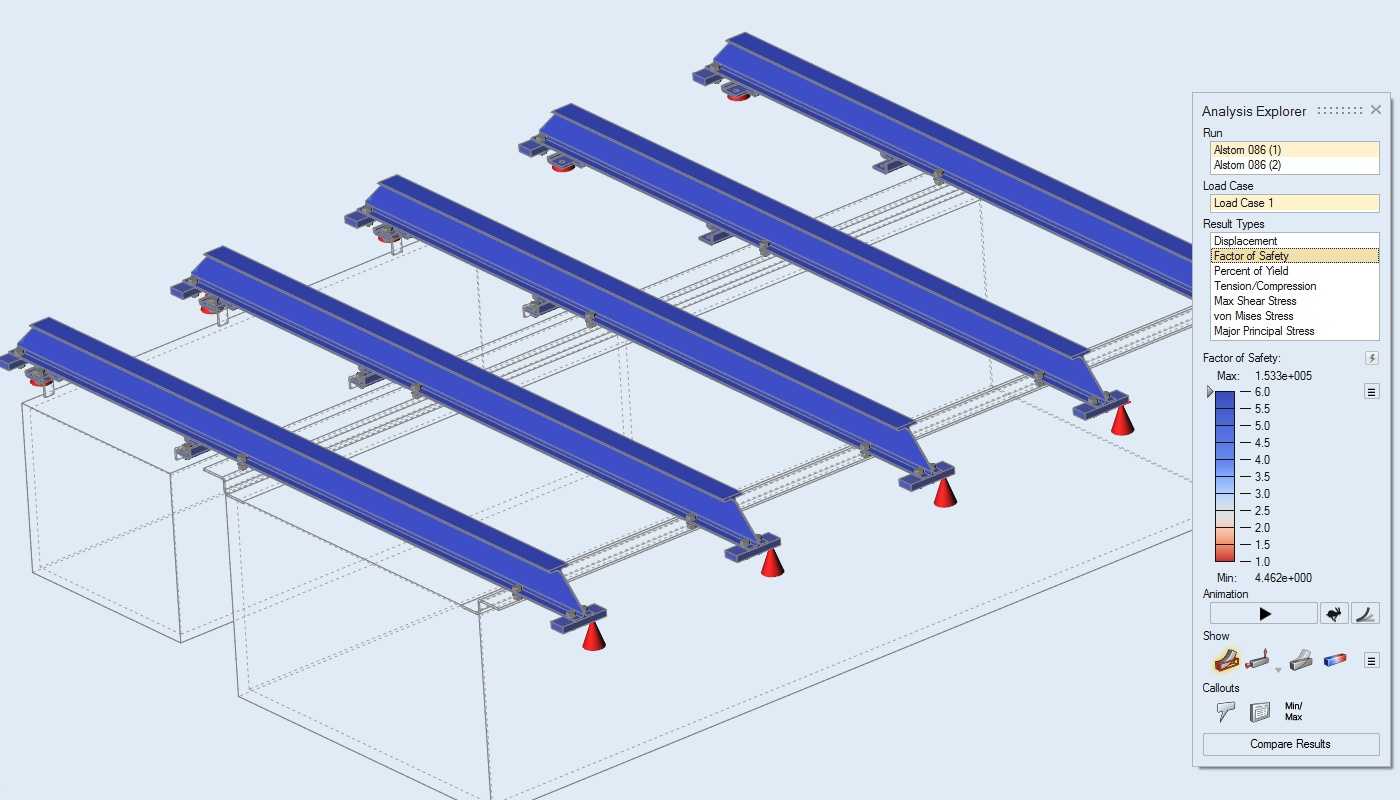

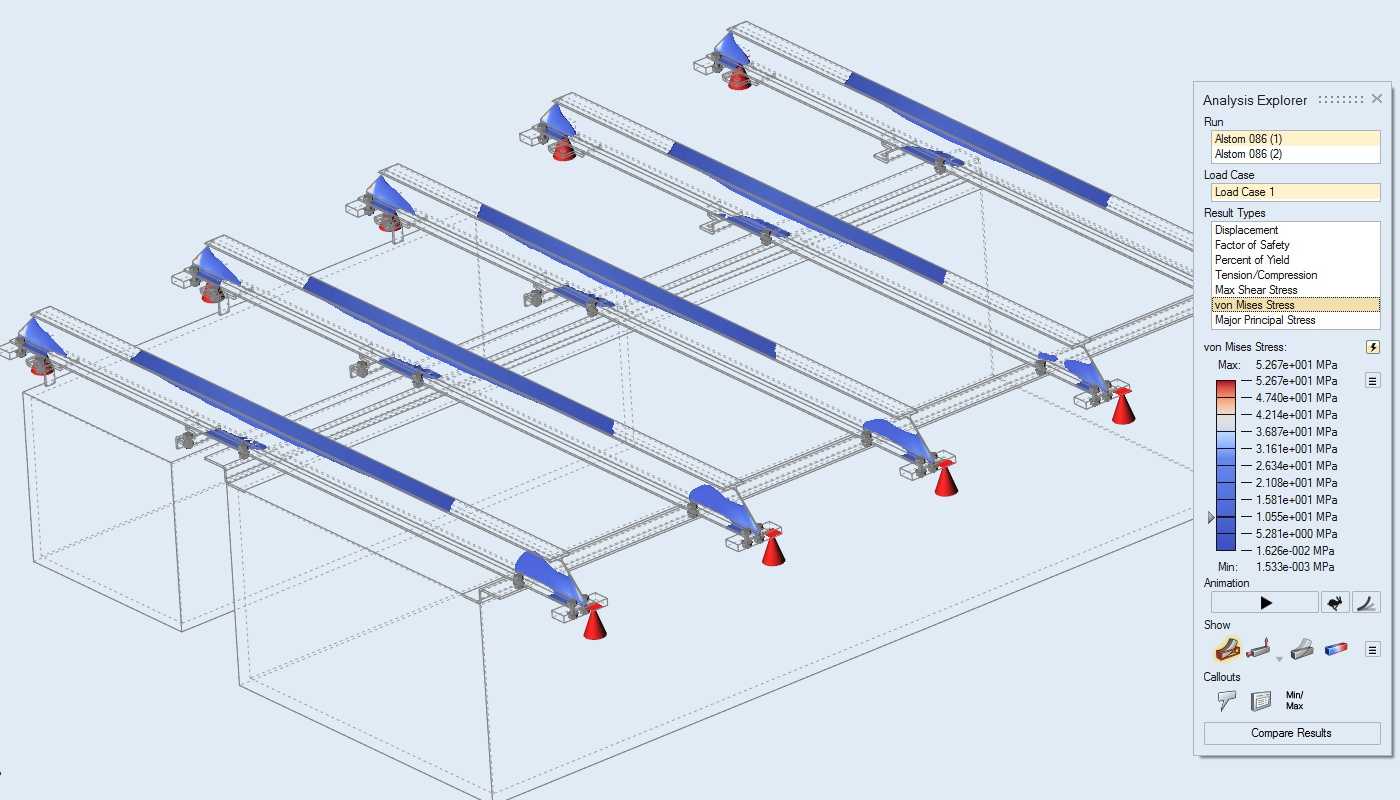

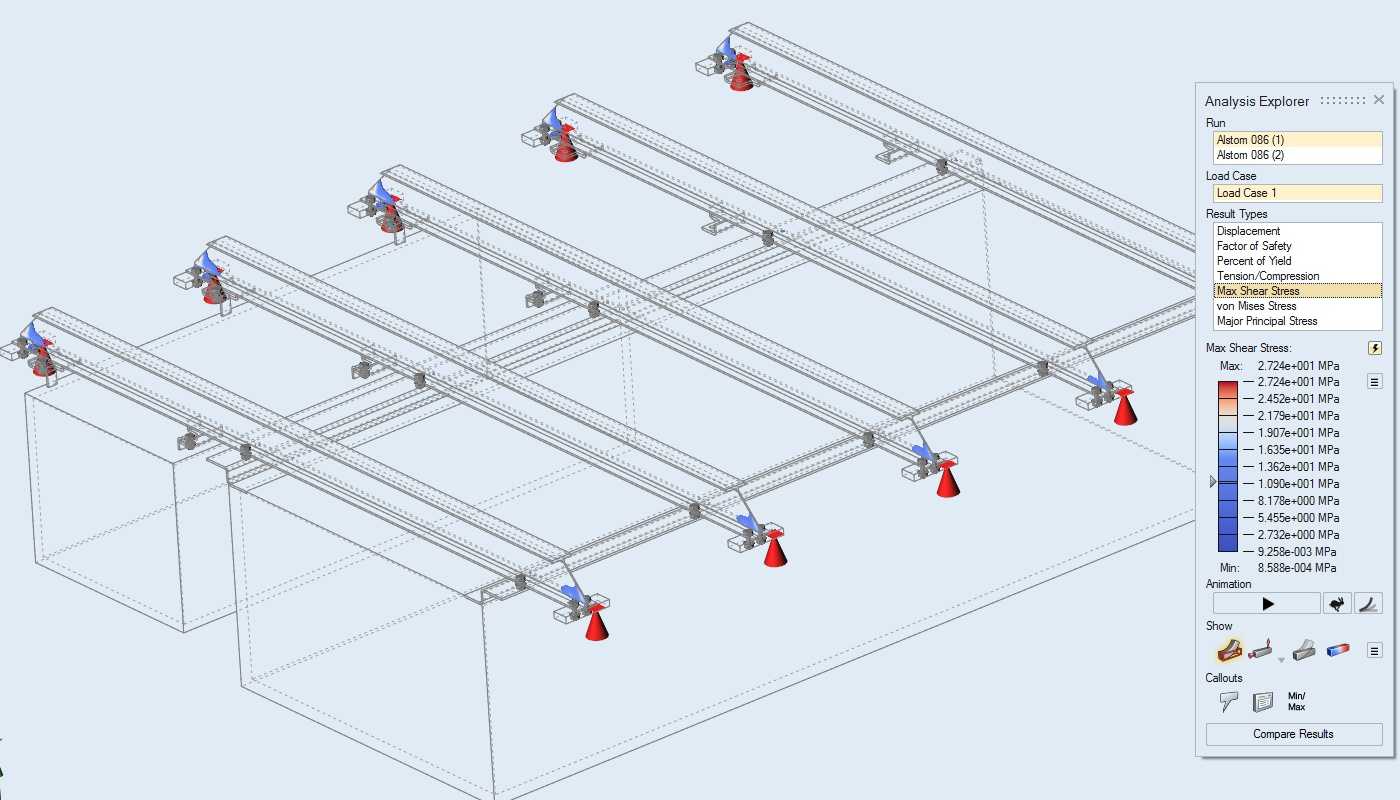

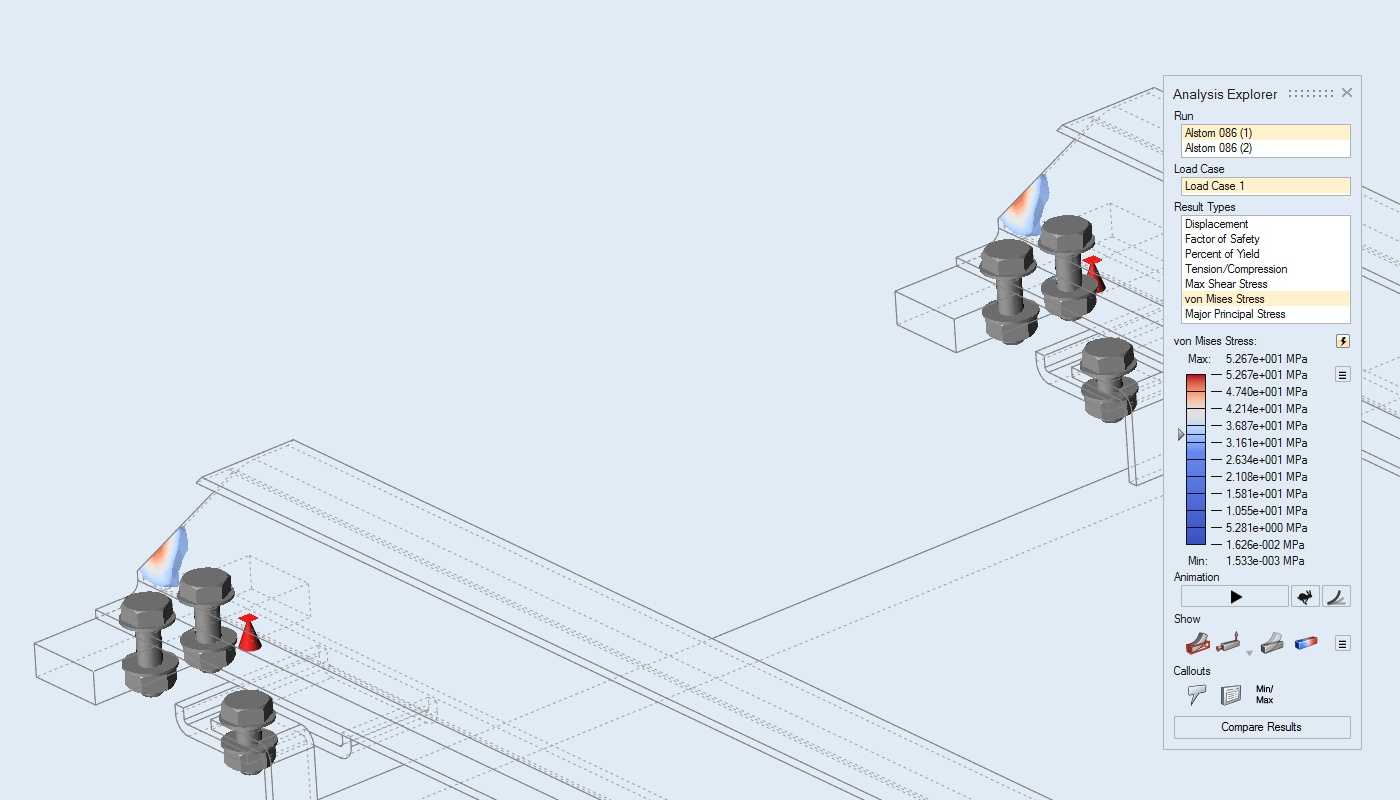

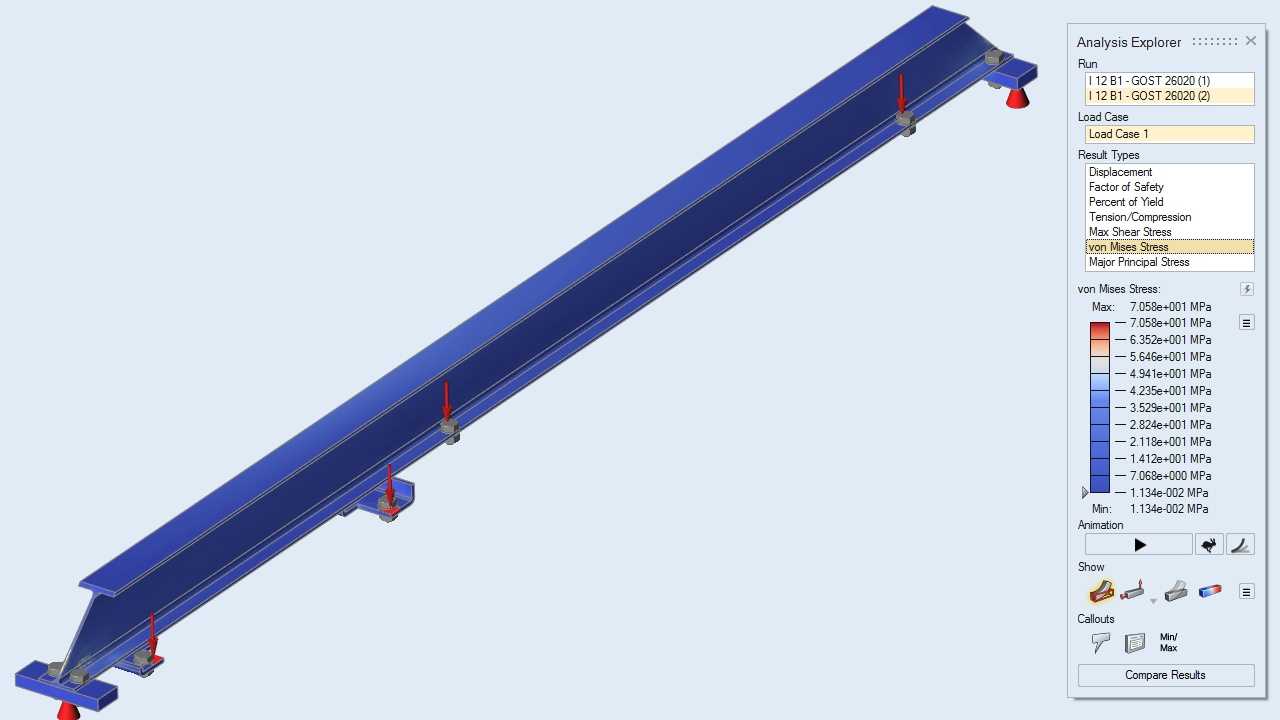

　　在单台重量控制在105公斤的前提下，实现双台组合使用时总重量较原有同承载能力结构降低350公斤的轻量化目标，减重幅度超过60%，有效降低车辆自重带来的能耗损耗。静载荷应力分析结果显示，在FOS-4.4的安全系数工况下，构件最大变形量仅为0.6mm，远低于轨道交通底架构件许用变形阈值，满足长期重载运行下的刚度要求。构件整体为长条形等截面结构，两端设置与车体底架边梁匹配的安装孔位，底部两处安装支座用于与走行部吊挂结构连接，安装边界完全匹配现有阿尔斯通相关车型的底架接口尺寸，无需对原有车体安装位做任何修改即可直接替换原有构件，适配性较强。设计过程中充分考虑型材轧制的工艺可行性，截面各转角处均采用标准轧制圆角，避免出现锐角或壁厚突变区域，

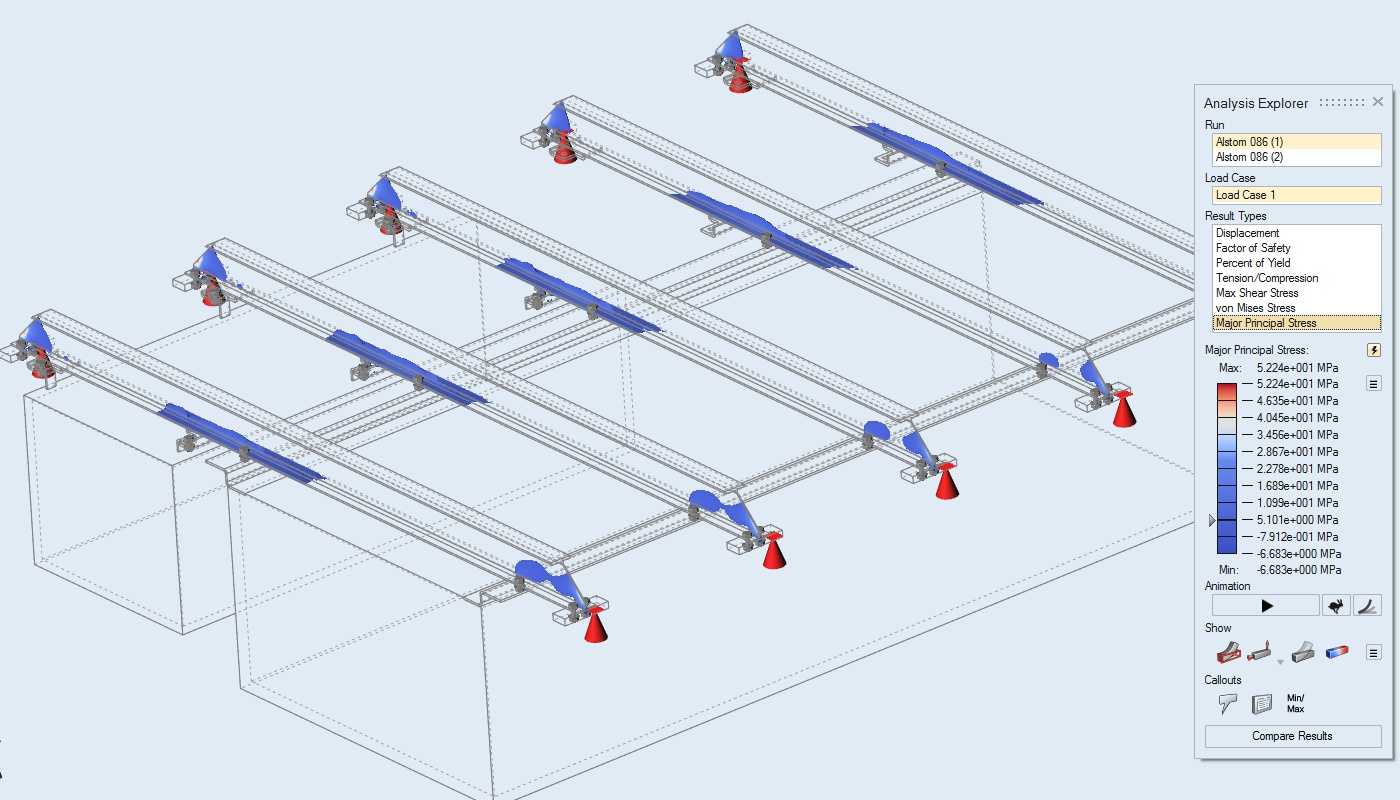

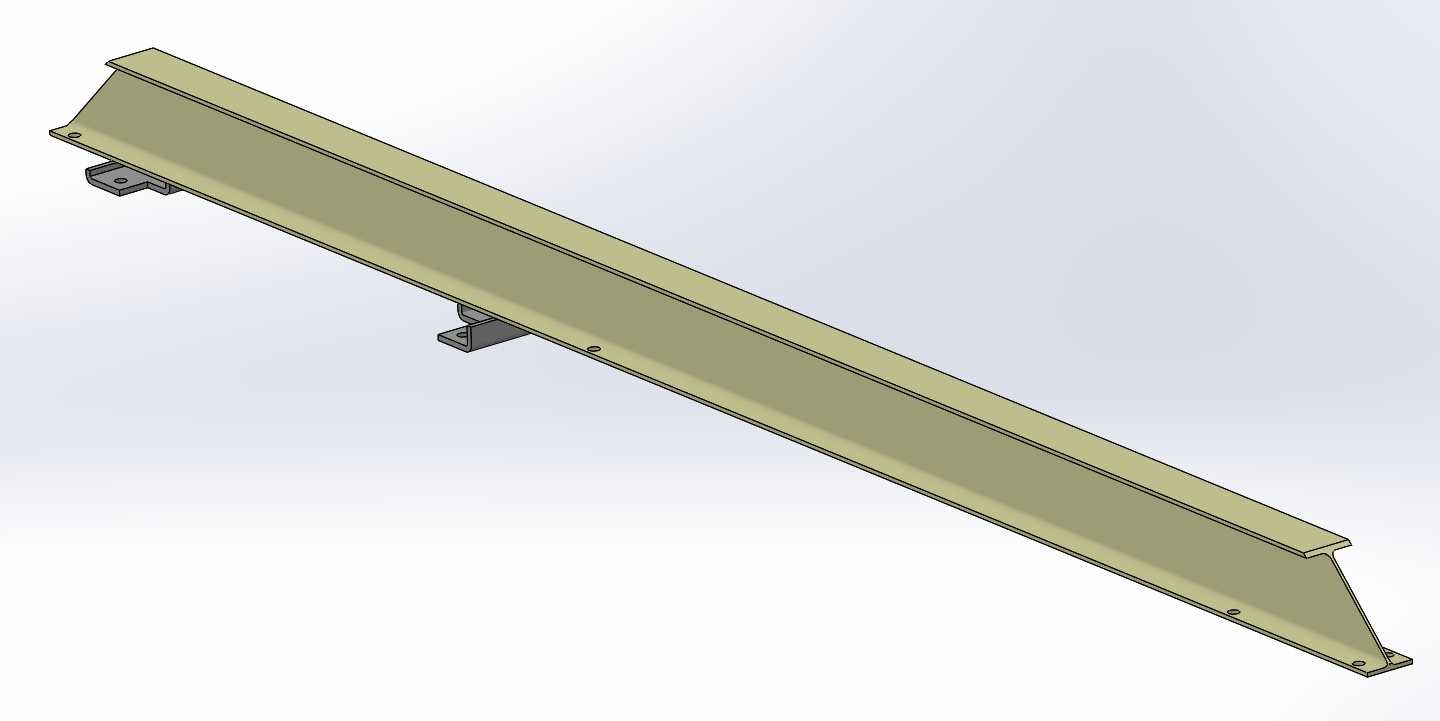

　　降低型材生产时的废品率；安装孔位均设置在构件腹板与翼缘的连接加强区域，孔边距符合机械设计通用规范，避免孔位处出现应力集中导致的疲劳开裂问题。构件表面无需额外做复杂处理，仅需做常规防腐涂装即可满足使用要求，后期维护过程中若出现局部损伤，可直接通过焊接补焊后打磨处理，维护成本较低。在实际装车应用中，该构件可承受车辆满载情况下的垂向载荷，同时可承受车辆运行时的振动冲击，在-40℃到60℃的环境温度区间内均可保持结构性能稳定，适配不同气候区域的线路运营需求。从建模角度来看，该构件的三维模型完全还原了实际型材的截面特征与安装孔位、支座的位置尺寸，所有倒角、孔位的尺寸精度均控制在工业级建模公差范围内，可直接用于结构仿真分析、生产工艺编制以及装配干涉检查，无需二次修整即可导入各类三维设计环境使用。
