带螺旋弹簧阻尼结构的冲击缓冲制动部件

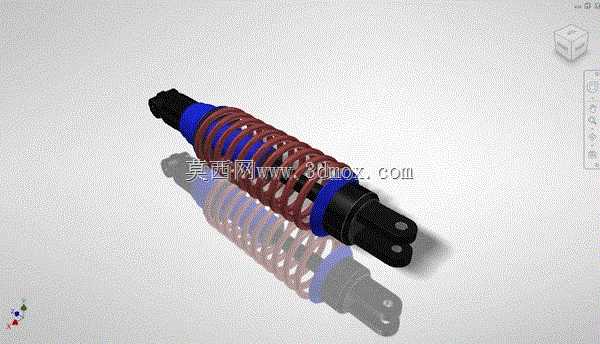

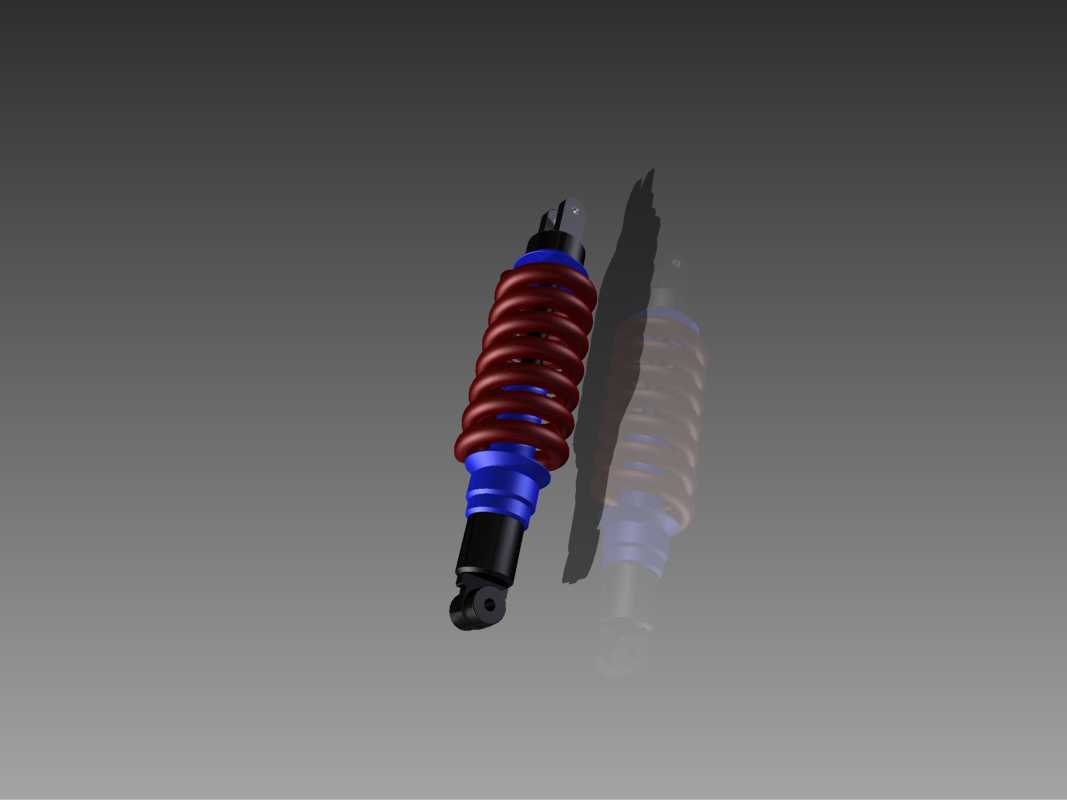

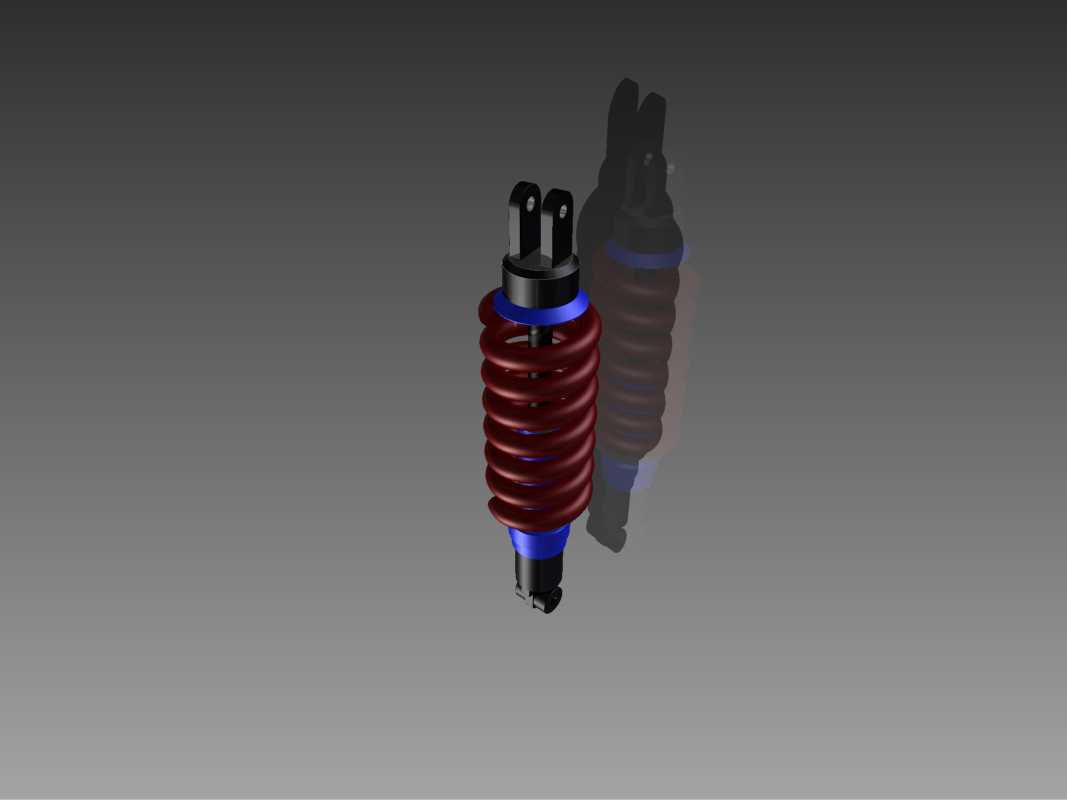

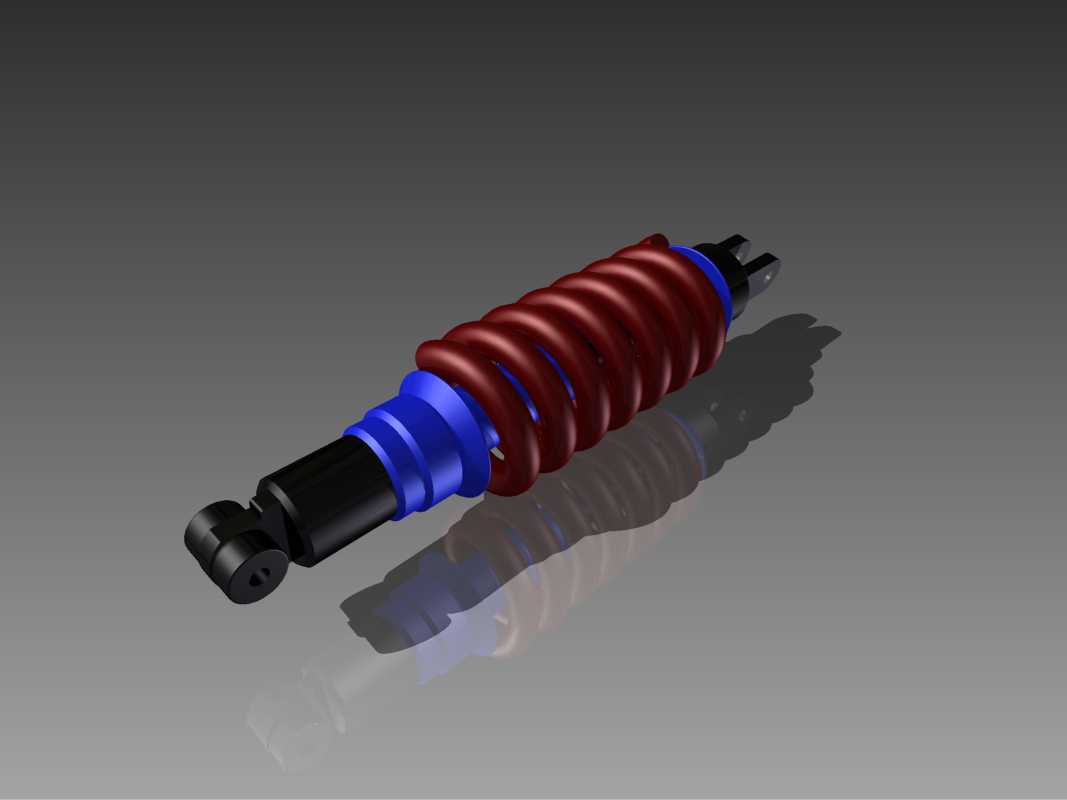

　　在各类需要动态缓冲、瞬时冲击载荷吸收的机械结构场景中，这类带螺旋弹簧的冲击制动部件是保障设备运行稳定性、避免刚性碰撞损伤的核心元件。不同于常规行车制动系统的摩擦式制动结构，该部件的核心作用是在运动部件抵达行程终点、或是遭遇外部瞬时冲击时，通过弹性元件与阻尼结构的协同作用，将冲击动能逐步耗散，避免硬接触带来的结构变形、零件崩裂、定位偏移等问题，常见于自动化生产线的直线运动模组限位、小型越野代步车的悬架缓冲、工业设备门体的开合缓冲、精密检测仪器的隔振防护等场景。从结构设计逻辑来看，该部件采用同轴式布局，核心承载的螺旋弹簧采用等节距圆柱螺旋结构，弹簧丝径、中径、有效圈数的匹配经过刚度校核，能够在额定冲击载荷下产生线性压缩形变，

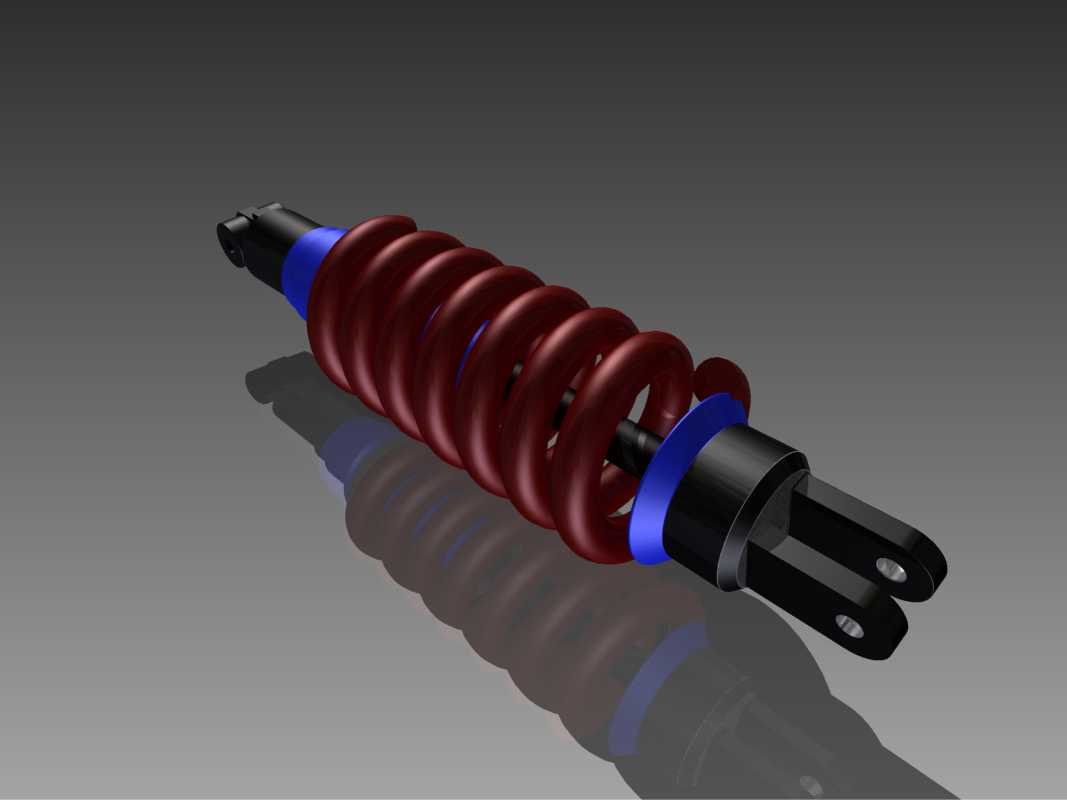

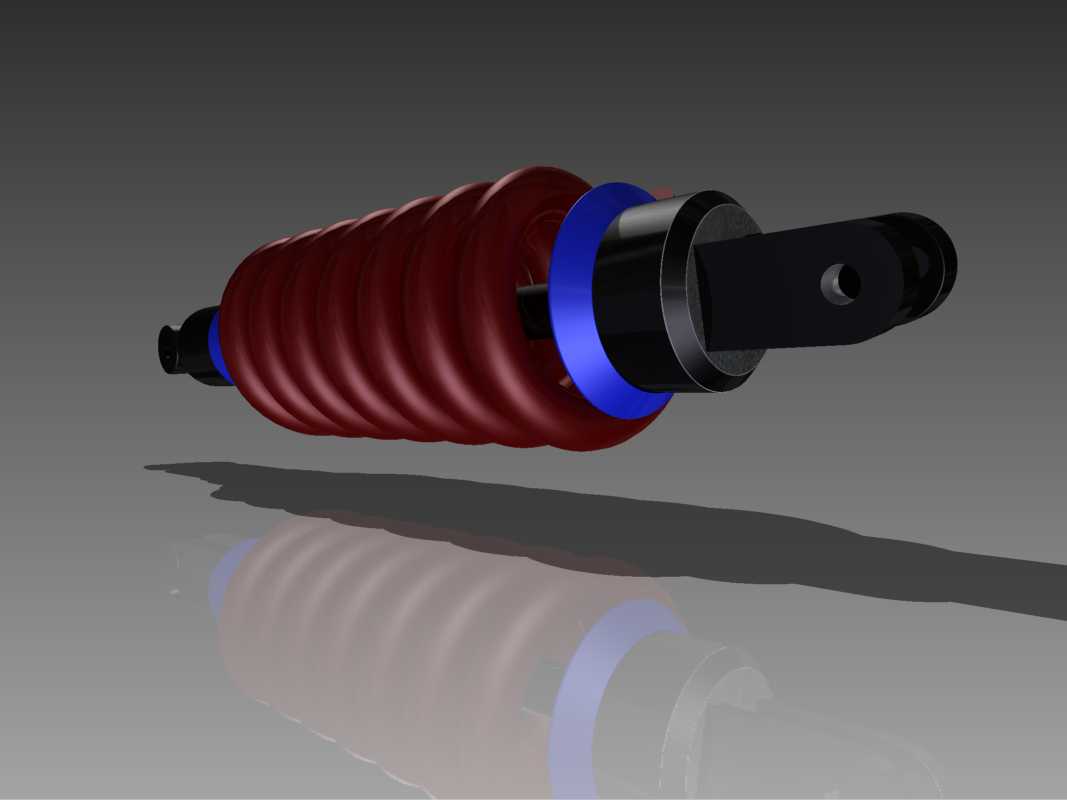

　　避免出现并圈失效的问题；弹簧两端设置的蓝色限位环采用耐磨工程塑料材质，一方面对弹簧的径向位移进行约束，避免弹簧在压缩过程中出现偏磨、侧弯，另一方面作为阻尼段的定位基准，保证阻尼力输出的同轴度。部件两端的连接端采用双叉耳结构，安装孔位的同轴度公差控制在0.05mm以内，适配标准圆柱销连接，能够在安装时快速完成与固定端、运动端的铰接，避免出现装配应力；连接端的基体采用高强度合金钢材质，表面做发黑防锈处理，能够承受反复冲击带来的交变载荷，避免出现连接端断裂的问题。从安装边界来看，该部件的自由长度适配常规小载荷缓冲场景，完全压缩后的长度预留了10%的安全余量，避免弹簧压并时出现刚性接触；外径尺寸控制在适配小型安装空间的范围内，

　　安装时需要保证两端铰接点的连线与冲击载荷的作用方向完全同轴，偏角不能超过2°，否则会导致弹簧单侧受力过大，大幅缩短部件的使用寿命。在阻尼结构的设计上，该部件内置的阻尼单元采用液压阻尼结构，能够在弹簧压缩和回弹的过程中提供恒定的阻尼力，避免弹簧在能量释放过程中出现反复弹跳的问题，让运动部件在接触缓冲后能够平稳停在设定位置，不会出现二次冲击。不同于纯橡胶缓冲块的非线性刚度特性，该弹簧阻尼组合结构的刚度曲线线性度更好，缓冲行程更长，能够在相同的安装空间内吸收更多的冲击能量，而且性能受温度变化的影响更小，在-20℃到80℃的工作环境下都能保持稳定的缓冲性能。在实际选型应用中，需要根据运动部件的质量、运动速度、

　　冲击频次来匹配对应刚度的弹簧型号，同时核算每次冲击的能量值，确保部件的额定吸能能力大于实际冲击能量的1.2倍，预留足够的安全系数；日常维护中需要定期检查连接销的磨损情况、弹簧表面是否有裂纹、阻尼段是否有渗漏问题，当弹簧出现永久变形量超过自由长度的3%时，就需要及时更换部件，避免缓冲失效带来的设备损伤。该结构的三维建模过程中，对弹簧的螺旋升角、两端并紧磨平段的长度、连接耳的倒角过渡、限位环的卡槽配合都做了精准还原，所有配合面的尺寸公差都按照实际加工要求进行了标注，能够直接用于装配仿真、干涉检查，也可以作为同类缓冲制动部件设计的参考原型，帮助结构工程师快速完成方案迭代，减少重复建模的工作量。
