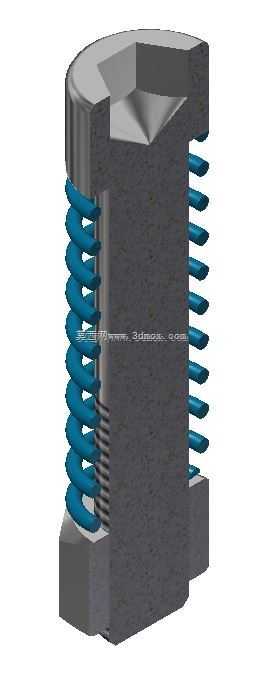

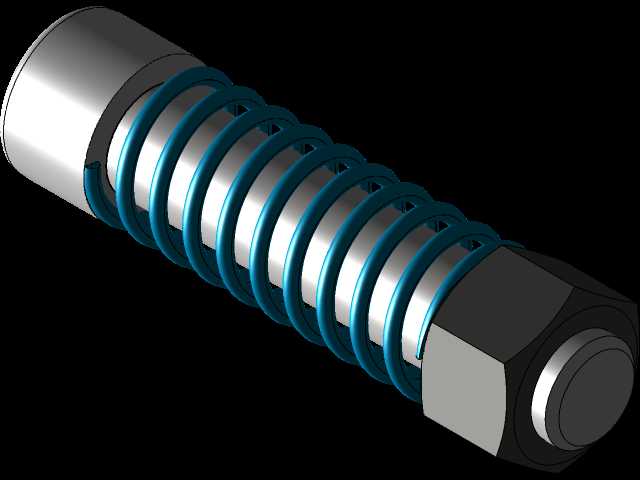

带安装基座的金属螺旋压力弹簧结构

　　在各类工业设备的弹性缓冲、力值补偿场景中，压力弹簧是应用频次极高的基础零件，本次呈现的带安装基座的螺旋压力弹簧结构，针对常规弹簧安装定位难、受力易偏移的痛点做了结构优化，适配多数需要精准弹性支撑的工位。从实际应用场景来看，这类带一体式安装基座的压力弹簧，常被用在自动化产线的压合工位缓冲结构、阀门的启闭复位组件、传感器的过载保护机构、小型冲压设备的减震单元中，区别于无安装座的普通圆柱螺旋弹簧，该结构上下两端的金属基座直接与设备安装位贴合，不需要额外配置弹簧座或者定位销，能大幅减少装配环节的零件数量，降低装配累计误差。从功能特性上看，弹簧主体采用等节距圆柱螺旋结构，簧丝截面为圆形，这种结构的力值输出线性度好，在有效压缩行程内，弹力随压缩量的变化偏差可控，适合对弹力一致性要求较高的工位；上下两端的基座采用外六角与圆柱结合的结构，下端外六角结构可以适配扳手拧紧作业，方便在螺纹安装孔内完成固定，上端的圆柱凸台可以直接嵌入被支撑部件的定位凹槽内，避免弹簧在受压缩过程中出现径向窜动，尤其是在高频往复压缩的工况下，这种两端定位的结构能有效防止弹簧侧弯，延长弹簧的疲劳使用寿命。在设计思路层面，该结构首先明确了安装边界的约束条件：下端基座设置外螺纹段，可以直接拧入设备的内螺纹安装孔，不需要额外的紧固件固定，螺纹规格适配常规M类公制螺纹，能兼容多数现有设备的安装孔位，不需要对原有设备做结构改造；弹簧的中径尺寸与基座的同轴度公差控制在0.05mm以内，

　　保证压缩过程中簧圈不会与基座发生摩擦卡滞，簧圈之间的初始间隙经过计算，在额定压缩量下不会出现并圈现象，避免并圈带来的冲击力损伤零件；基座与弹簧端部的连接采用端部并圈磨平后与基座端面焊接固定的方式，焊接位置做了倒角处理，减少焊接应力集中，避免长期往复受力后焊缝开裂。从外形尺寸与安装边界来看，该弹簧整体为同轴回转体结构，最大外径为下端六角基座的对边尺寸，安装时需要预留的径向空间略大于弹簧外径即可，不需要额外预留扳手操作的径向空间——因为下端六角结构在安装时可以从端部用套筒工具拧紧，轴向安装尺寸为弹簧自由状态下的总长度，选型时需要根据工位的最大压缩量预留10%左右的余量，避免弹簧被压并导致永久变形；上端的圆柱凸台高度较低，

　　嵌入被支撑件的深度不需要过深，只要能限制径向位移即可，不会过多占用被支撑部件的内部空间。在实际选型应用中，这类结构的弹簧不需要额外搭配定位附件，装配效率比普通无座弹簧提升40%以上，尤其是在空间紧凑、无法布置弹簧定位销的工位，这种一体式结构的优势更为明显，比如在小型传感器的过载保护结构中，传感器本身尺寸较小，没有多余空间布置弹簧定位结构，采用这种带上下安装基座的弹簧，可以直接将弹簧基座与传感器外壳、被测部件分别固定，既可以提供恒定的预紧力保证传感器检测面贴合，又能在过载时通过弹簧压缩吸收冲击力，避免传感器核心元件被冲击损坏。另外在气动阀门的复位结构中，该弹簧的下端基座可以直接拧入阀腔内部的螺纹孔，上端顶在阀芯的端面上，

　　不需要在阀腔内加工弹簧定位台阶，简化了阀腔的加工工艺，降低了阀体的加工成本，同时弹簧的同轴度由自身结构保证，不会出现弹簧偏磨阀芯导致的阀门卡滞问题。设计建模过程中，簧丝的螺旋线扫掠路径需要严格控制节距误差，每一圈簧丝的间距偏差不超过0.02mm，保证弹力输出的线性度，上下基座的同轴度需要和螺旋线的中心轴完全重合，避免安装后出现受力偏载；基座的边角位置都做了圆角处理，去除锐边毛刺，避免装配时划伤操作人员，也减少应力集中点。针对不同的工况需求，只需要调整簧丝直径、弹簧中径、有效圈数以及基座的螺纹规格，就可以衍生出不同力值、不同安装尺寸的系列化零件，适配不同的设备需求，不需要重新做整体结构的重新设计，具备较好的系列化拓展性。
