工业级电缆缠绕收放成套加工设备

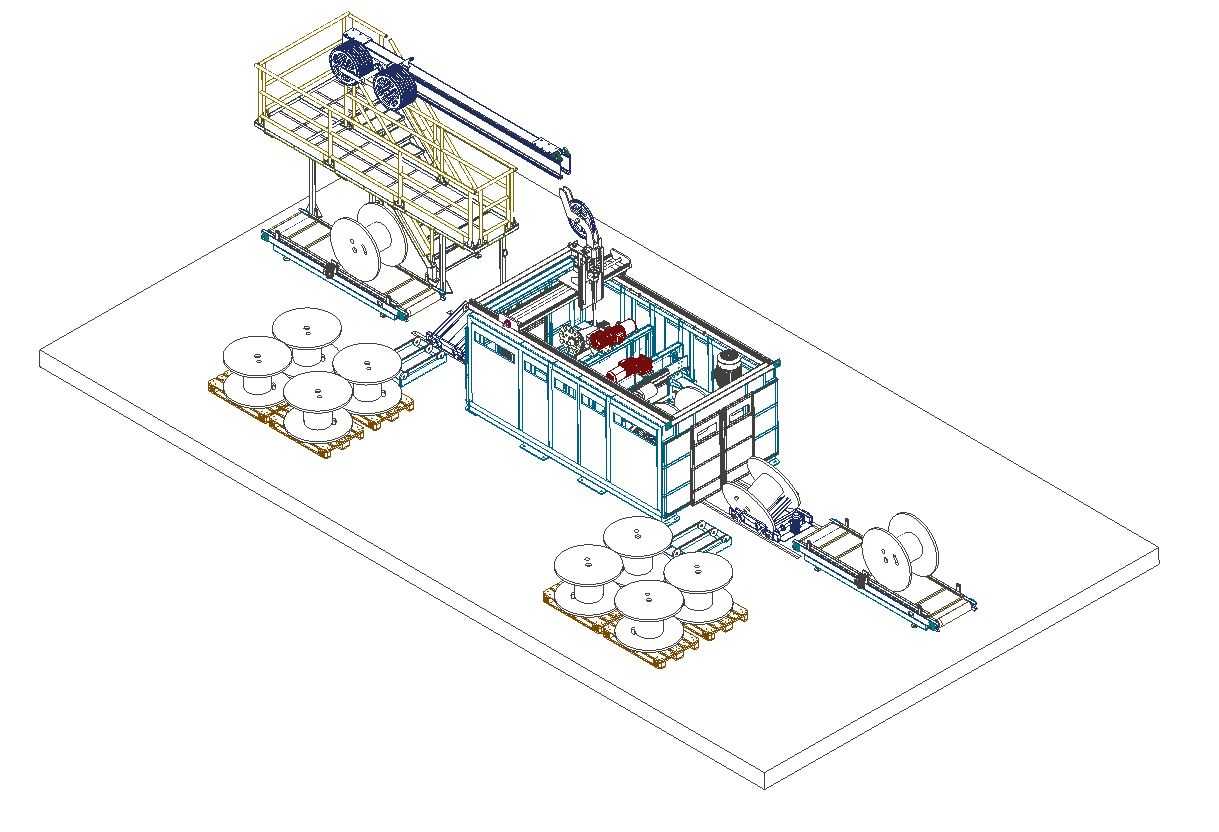

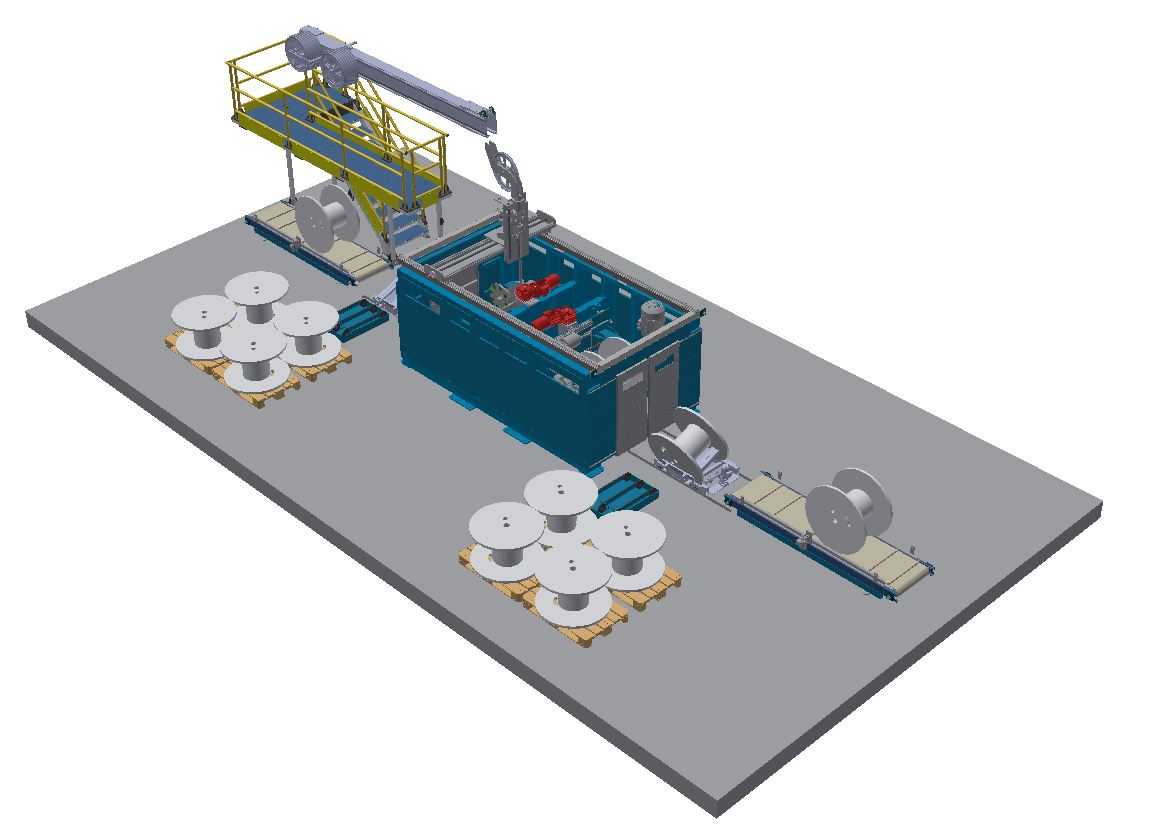

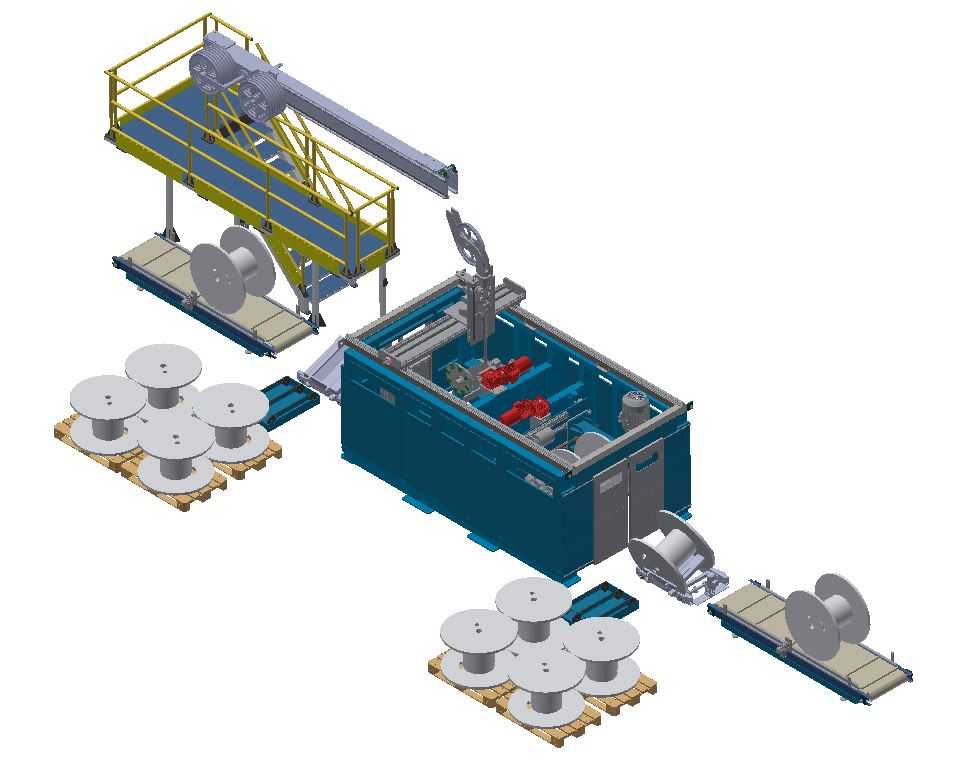

　　在电线电缆生产、线束加工、电力施工配套以及重型装备线缆预制成型的场景中，线缆的整齐缠绕、定长收放是直接影响后续工序流转效率的核心环节，这套电缆缠绕设备的三维结构，完整覆盖了从空线盘上料、多盘缓存、线缆导向缠绕到满盘下料的全流程作业单元，完全匹配批量线缆加工的连续作业需求。从整体布局来看，设备采用分体式模块化排布，主作业主机箱作为核心承载基体，内部集成了缠绕动力驱动组件、线缆张力调节机构、排线位移滑台，所有传动部件均做了封闭防护设计，既避免车间内的金属碎屑、粉尘落入传动啮合面造成磨损，也能防止作业过程中线缆剐蹭外露部件造成绝缘层损伤。主机一侧延伸出的高位操作平台带安全护栏，平台上布置了主驱动减速机构与悬臂导向臂，

　　操作人员可在平台上完成线盘吊装对位、初始线缆端头固定的操作，平台踏步采用防滑格栅板设计，边缘设置踢脚板，完全符合工业作业平台的安全设计要求。设备配套的多组线盘缓存工位采用木托盘承载标准线盘，分别布置在主机的进料侧与出料侧，进料侧的空盘缓存位可一次性容纳4组标准规格线缆盘，通过低位输送导轨逐盘送入主机上料工位，无需频繁调用叉车转运空盘，减少工位间的物流等待时间；出料侧的满盘缓存位同样可容纳多组缠绕完成的线缆盘，配合末端的输送导轨将满盘送出作业区，实现上料、缠绕、下料的连续流转，无需停机等待物料转运。核心的缠绕执行机构采用伺服驱动的排线滑台，可根据线缆的实际线径自动调整排线导轮的横向位移步距，保证线缆在盘具上逐层整齐排列，不会出现叠线、

　　压线、间隙不均的问题；张力控制组件采用摆臂式张力轮结构，可实时反馈线缆牵引过程中的张力变化，自动调整放线端的阻尼大小，避免张力过大拉细线芯、或是张力过小造成线盘缠绕松散的问题，适配不同线径、不同材质的电缆缠绕作业，包括低压电力电缆、控制电缆、通讯线缆以及带屏蔽层的特种线缆都能通过参数调整适配。悬臂导向臂的长度可根据所用线盘的幅宽做伸缩调整，导向臂末端的导向轮组带防脱限位，防止高速缠绕过程中线缆从导轮槽中脱出；线盘夹持机构采用气动顶锥结构，可快速适配不同内孔直径的标准线缆盘，顶锥的同轴度误差控制在极小范围内，避免高速旋转时出现跳动造成缠绕不齐。从安装边界来看，整套设备的主机箱体采用加厚型钢焊接框架，底部设置可调水平的减震垫铁，

　　安装时无需做特殊的混凝土地基预埋，只要车间地面平整度满足通用工业设备安装要求即可部署；设备的外接接口仅包含动力电源接口与压缩空气接口，所有控制线缆与气路均在主机内部完成布线，外部无裸露的管线，减少车间现场布线的复杂度。在实际作业流程中，空线盘从缓存位通过导轨送入主机夹持工位后，气动顶锥自动顶紧线盘两端，操作人员将线缆端头穿过导向臂的导轮组固定在线盘的绑扎位，启动设备后驱动机构带动线盘旋转，排线滑台按照设定的线径参数做横向往复移动，将线缆均匀缠绕在盘具上，当缠绕长度达到设定值时设备自动减速停机，端头固定机构自动锁止线缆端头，随后夹持机构松开，满盘通过出料导轨送至缓存位，下一个空盘自动送入工位开始下一轮作业，整个过程除了初始上下料的辅助操作外，无需人工持续干预，大幅降低线缆缠绕工序的人工劳动强度，同时相比人工缠绕的作业方式，缠绕整齐度、定长精度都有明显提升，也能减少线缆在缠绕过程中的绝缘层损伤概率。设备的所有易损部件，包括导向轮、排线导轮、张力轮都采用快拆式安装结构，磨损后可快速更换，无需拆解整个传动机构；日常维护的润滑点都引出至设备外侧的集中润滑块，操作人员无需打开设备防护门即可完成定期润滑作业，降低日常维护的时间成本。
