工字钢轨道手动单轨起重滑车结构

　　在车间零散工位吊装、设备检修临时起重、轻型物料跨工位转运这类场景里，这类适配工字钢轨道的手动单轨滑车是非常常用的配套部件，它不需要额外铺设复杂的运行轨道，直接依托厂房现成的工字钢承重梁就能完成安装，相比固定式吊点，它可以沿着轨道方向灵活调整吊点位置，适配不同位置的吊装需求，很多时候会和手拉葫芦配合使用，完成1吨以内轻型载荷的短距离移位作业。

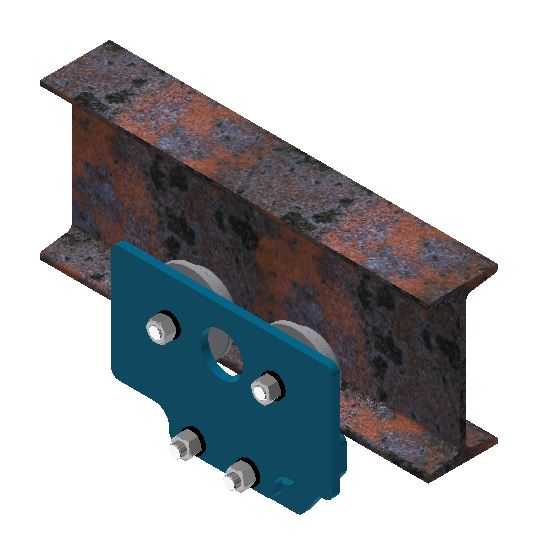

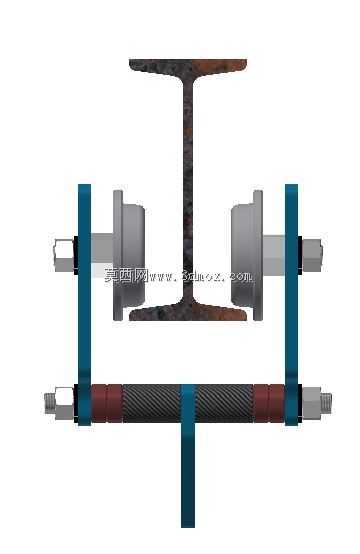

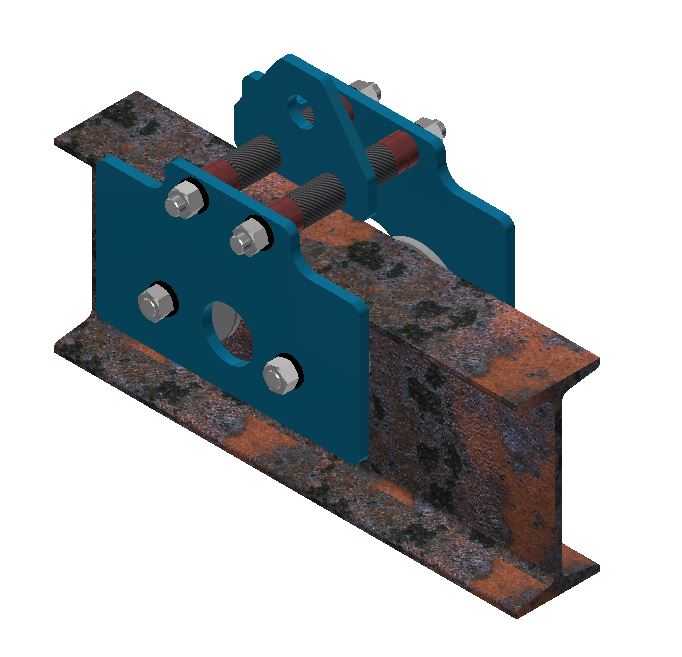

　　从结构设计来看，这个滑车的核心是双侧夹持式的行走轮组布局，两块对称的深蓝色安装侧板作为整个部件的承载基体，侧板上预留的四个螺栓安装孔，一方面用来锁紧两侧板，把行走轮的轮轴夹持固定在两块板之间，另一方面也可以根据适配的工字钢翼缘宽度，调整螺栓的锁紧间距，让行走轮的轮缘刚好卡在工字钢的下翼缘两侧，避免运行过程中出现脱轨的问题。行走轮采用的是带凸缘的槽型轮结构，轮面和工字钢下翼缘的上表面贴合滚动，轮缘高出轮面的部分刚好卡在翼缘的两侧，既可以承受垂直方向的吊装载荷，也能承受横向的偏移力，哪怕在推动滑车的时候出现侧向的推力，也不会从轨道上滑脱。

　　侧板下方预留的吊装孔是用来挂接吊具或者手拉葫芦的，这个孔的位置做了加厚处理，因为整个吊装的载荷最终都会通过这个位置传递到两侧的侧板，再分散到四个行走轮上，最终传递到工字钢轨道上，设计的时候特意把吊装孔的位置设置在两组行走轮的中心对称线上，这样载荷施加的时候，四个行走轮的受力基本均匀，不会出现单侧轮压过大导致运行卡滞或者轮组过早磨损的问题。

　　安装边界方面，这类滑车适配的是常规的热轧普通工字钢，安装的时候不需要对工字钢做任何打孔或者焊接改造，只需要松开侧板上的锁紧螺栓，把两侧的行走轮卡在工字钢下翼缘上，再根据翼缘的实际宽度调整螺栓的锁紧量，保证行走轮和翼缘表面贴合，同时预留0.5到1毫米的间隙，避免间隙过大导致滑车运行时晃动，也避免间隙过小导致轮面和翼缘卡滞，推不动的情况。整个滑车的宽度方向尺寸要比适配工字钢的翼缘宽度宽出20毫米左右，保证在工字钢的拼接位置、轨道轻微变形的位置也能顺利通过，不会出现卡阻。

　　实际使用的时候，这类滑车没有自带的驱动机构，完全靠人力推动吊装的载荷来带动滑车沿着轨道移动，所以行走轮的轮轴位置都做了减摩设计，一般会加装滑动轴承或者小型滚动轴承，降低推动的时候需要的推力，哪怕是满载荷的情况下，一个操作人员也能轻松推动吊重移动。侧板上的螺栓都采用了防松设计，避免长期运行过程中螺栓松动导致侧板间距变大，出现脱轨的安全隐患，每个螺栓的露出长度都做了控制，不会突出侧板太多，避免运行的时候刮碰到工字钢的腹板或者旁边的其他管线、构件。

　　从结构建模的角度来说，做这个模型的时候首先要确定适配的工字钢型号，根据工字钢下翼缘的宽度、厚度来确定行走轮的直径、轮槽的深度以及两侧板的间距，行走轮的直径不能太小，否则轮压过大，滚动阻力会变大，也容易在轨道有轻微凸起的位置卡滞；直径也不能太大，否则整个滑车的整体高度会变高，会压缩下方的有效吊装空间，一般会根据额定载荷来匹配轮径，1吨额定载荷的滑车，行走轮直径一般在80到100毫米之间。侧板的厚度要根据额定载荷做强度校核，保证在承受1.25倍额定载荷的时候，侧板不会出现明显的变形，吊装孔的位置要做应力分散处理，避免尖角导致的应力集中，长期受载出现开裂的问题。

　　很多现场使用的这类滑车还会在侧板的侧面加装防脱挡板，挡板和工字钢下翼缘的下表面之间预留很小的间隙，哪怕行走轮出现损坏或者意外抬起的情况，挡板也会挂在翼缘上，避免整个滑车从轨道上掉落，造成安全事故。这个模型里虽然没有做出防脱挡板的结构，但实际生产的成品里这个结构是必备的安全部件，建模的时候如果要做完整的生产用模型，还需要把防脱挡板、防松垫圈、轴承这些细节都补充完整，同时要核对所有安装尺寸的公差配合，比如轮轴和侧板安装孔的配合、轮轴和行走轮内孔的配合，都要符合机械设计的公差标准，保证加工出来的零件可以顺利装配，运行顺畅。
