折叠式起重吊臂机械结构设计方案

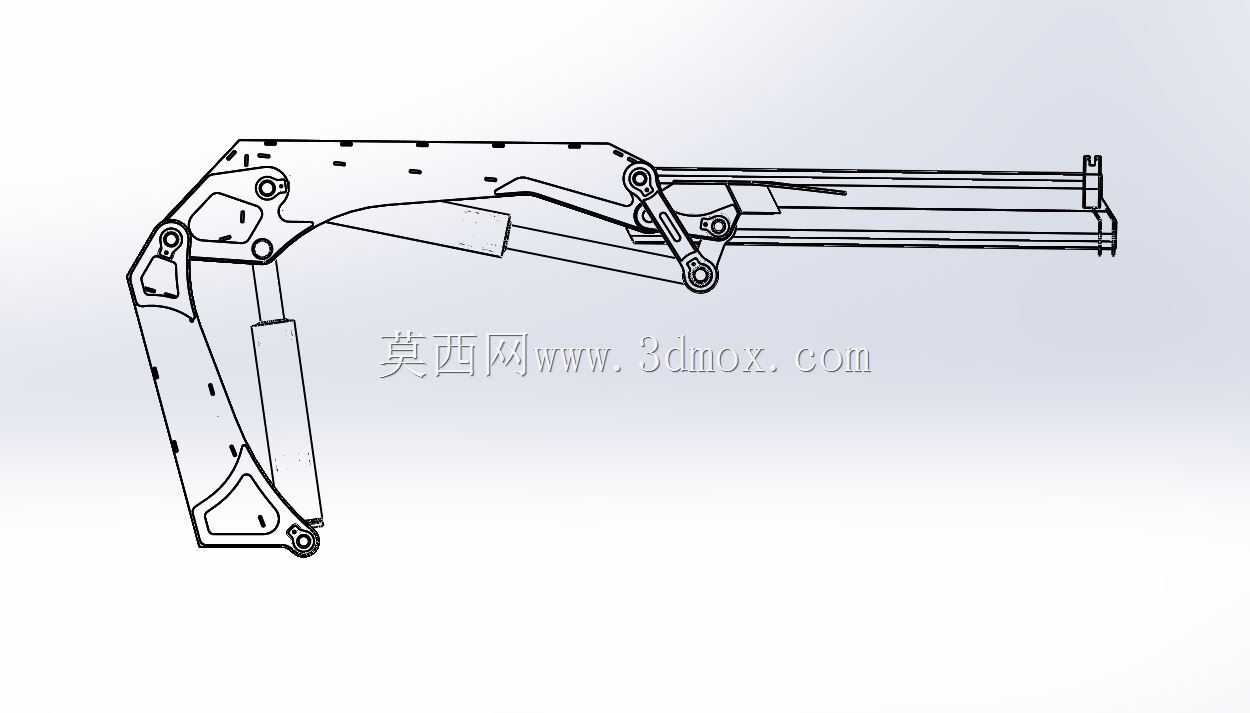

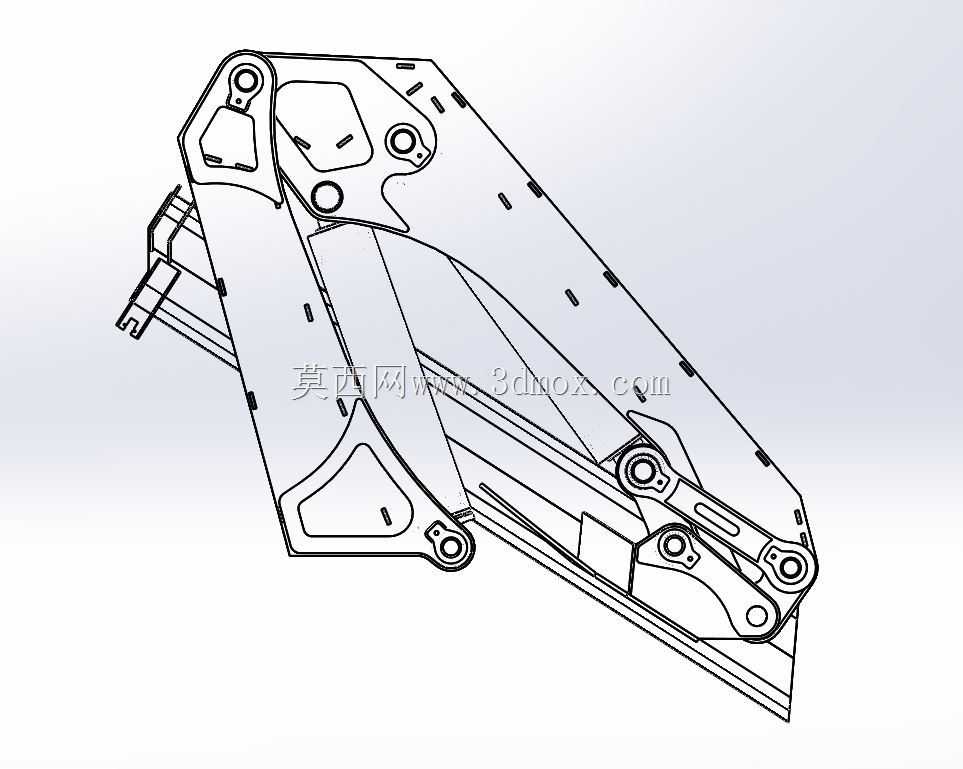

该折叠式起重吊臂结构主要面向狭小作业空间内的物料吊装场景，可适配车载起重设备、厂区固定工位吊装、建筑室内小型设备转运等多种作业环境，解决传统直臂起重设备在狭窄空间内回转半径不足、伸展受限的痛点，能够在有限的作业边界内完成不同重量、不同距离的物料吊运作业，尤其适用于老城区改造施工、厂房内部设备检修、仓储区域高位货物码放等对作业空间有严格限制的工况。从实际用途来看，该结构作为起重设备的核心受力执行部件，承担着载荷传递、作业幅度调节、吊重位置精准对位的核心功能，通过多段臂体的铰接配合，可实现臂架的折叠收纳与多姿态伸展，在非作业状态下能够大幅缩小设备整体占用空间，方便设备转场与存放，作业时可根据吊装点位的距离、高度需求灵活调整各段臂体的展开角度，覆盖从近距离大载荷吊载到远距离轻载荷递送的全范围作业需求。在功能特性设计上，该结构采用多连杆铰接的布局形式，各臂段之间通过销轴连接形成稳定的受力桁架结构，臂体表面设置的多组铰接点位可配合液压驱动元件实现臂段的独立动作，既保证了大载荷下的结构刚性，又兼顾了姿态调整的灵活性；臂体上预留的驱动元件安装位可直接适配标准液压油缸的安装尺寸，无需额外设计转接结构，降低了生产装配的难度，同时各铰接点的位置经过受力优化，可将作业过程中的弯曲载荷均匀分散到各段臂体的主受力梁上，避免局部应力集中导致的结构变形或失效。设计思路上，整体结构围绕“紧凑收纳、灵活展开、受力可靠”的核心需求展开，首先根据常见狭小空间作业的最大回转边界确定折叠状态下的臂体总长度，再结合额定吊重下的受力计算结果确定各段臂体的截面尺寸与板材厚度，随后通过运动仿真验证各臂段在全伸展角度范围内的运动干涉情况，调整铰接点的位置参数确保臂体折叠时各段能够紧密贴合无碰撞，伸展时各段的受力角度处于最优区间，减少驱动元件的负载压力。从外形尺寸与安装边界来看，折叠状态下整体结构呈狭长型布局，可直接安装在标准车载起重底盘的回转支承上，安装法兰的孔位尺寸适配通用起重设备的回转连接标准，无需对底盘结构进行大规模改装；完全伸展状态下臂体的作业幅度可覆盖同吨位直臂吊的常规作业范围，同时在低位吊装作业时可通过折叠臂的弯折姿态实现吊点的近距离下放，弥补直臂吊在近距离大高度吊装场景下的作业盲区，各臂段的运动轨迹经过优化，在最大伸展角度下不会与设备底盘、驾驶室等固定部件发生干涉，保证全作业行程内的动作安全性。
