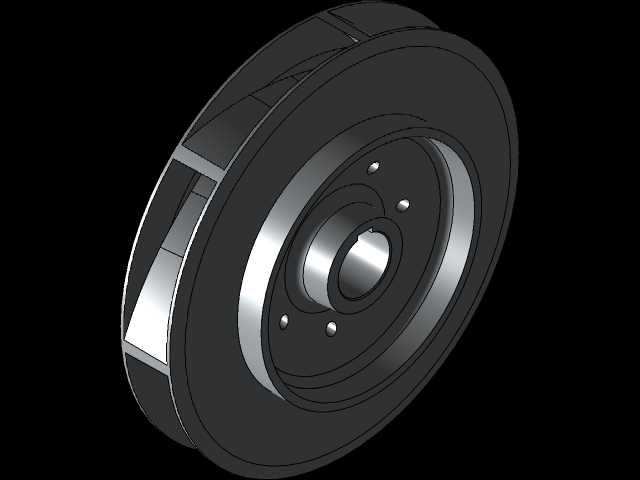

闭式离心推进泵叶轮结构三维模型

　　该模型还原的是离心式推进泵的核心做功部件叶轮，这类部件广泛应用在船舶侧推装置、化工流程输送、市政给排水增压、小型水利调水等场景中，作为泵腔内直接接触输送介质的旋转件，其结构合理性直接决定整泵的水力效率、运行稳定性与抗汽蚀性能。从结构设计逻辑来看，该叶轮采用闭式叶轮构型，前后盖板与叶片一体成型，相比开式、半开式叶轮，闭式结构在输送清水或低粘度洁净介质时，能大幅减少叶顶间隙的介质回流损失，容积效率可提升8%到15%，更适配中低比转速的推进泵工况。叶片采用后弯式空间扭曲设计，建模过程中严格遵循速度三角形匹配原则，叶片进口边做了圆滑延伸修型，目的是降低介质进入叶道时的冲击损失，同时在进口轮毂位置做了圆弧过渡，避免局部低压区过早出现，

　　提升叶轮的抗汽蚀余量，适配入口压力波动较大的安装场景。从安装边界来看，叶轮中心为阶梯式轴孔结构，轴孔内预留了键槽安装位，可通过平键与泵轴实现周向固定，轴孔端的台阶面可与轴肩、轴套配合实现轴向定位，确保叶轮在额定转速下不会发生轴向窜动；叶轮前盖板外侧的密封环位，可与泵体上的密封环形成配合间隙，控制泵腔高低压区的介质内漏，该配合面的径向尺寸公差在建模时已预留加工余量，实际加工中需按IT7级精度控制，避免间隙过大降低效率或间隙过小出现运转碰磨。叶轮后盖板上均匀布置了四个平衡孔，这一设计是为了连通叶轮后盖板侧的高压腔与叶轮入口低压腔，平衡叶轮运转时产生的轴向力，降低后端轴承组件的轴向载荷，延长轴承的使用寿命，

　　平衡孔的位置设置在靠近轮毂的区域，避免过多干扰叶道内的主流流态。从外形尺寸适配性来看，该叶轮的径向最大尺寸需匹配泵体的蜗壳内壁基圆直径，安装时需保证叶轮出口与蜗壳隔舌的间隙在规定范围内，间隙过小容易引发压力脉动导致泵组振动，间隙过大则会增加水力损失降低整泵效率；叶轮的轴向宽度需匹配泵腔的轴向安装空间，确保安装后叶轮与前泵盖、后泵盖的间隙符合装配要求，不会出现运转剐蹭。在实际选型应用中，这类闭式叶轮适合输送不含固体颗粒的洁净介质，若输送含杂质的介质则需要对叶片厚度、流道宽度做针对性调整，同时对过流表面做耐磨处理；建模过程中对叶片与盖板的交接位置均做了圆角过渡处理，避免应力集中，同时减少介质流动过程中的局部阻力，在高速旋转工况下，

　　圆角过渡也能降低结构应力峰值，提升叶轮的结构强度，避免长期运转出现叶片开裂的问题。该模型的结构细节完整还原了实际加工叶轮的所有工艺特征，包括轮毂处的倒角、叶片进出口的修型、平衡孔的位置与尺寸、密封环配合面的台阶结构，可直接用于后续的水力性能仿真、结构强度校核、装配干涉检查等设计环节，也可作为同类型推进泵叶轮改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
