250巴双介质高压喷射泵结构设计

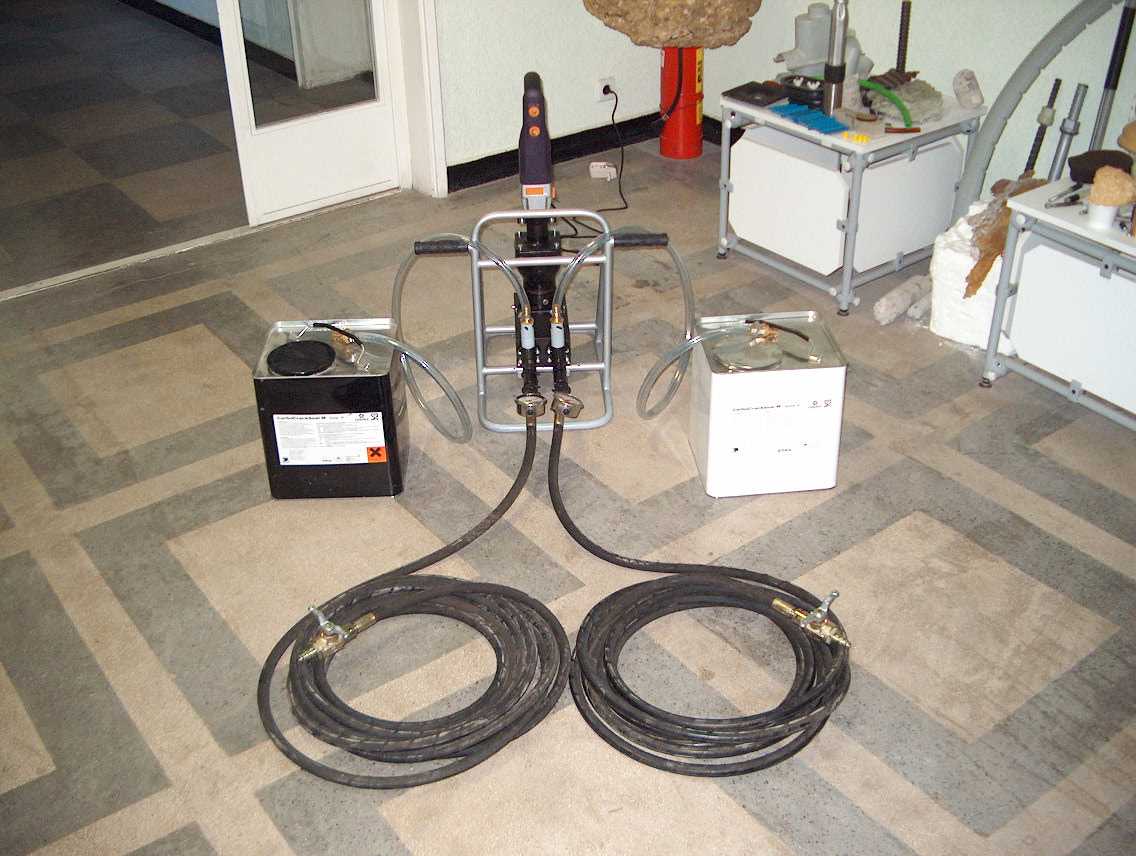

　　这款250巴压力等级的喷射泵，核心定位是面向高压流体作业场景的动力输出单元，在实际工程应用中，这类设备常被用于防腐喷涂作业、建筑表面高压清洗、工业设备除垢、防水涂层施工作业，部分场景下也可适配双组分介质的同步输送作业，相比单路输出的喷射设备，双路结构能够同时完成两种介质的独立输送与末端混合，大幅降低多组分作业的管路排布复杂度。从结构设计逻辑来看，整套设备采用分体式布局，核心喷射主机搭配两个独立的介质储料单元，通过两根等长的高压液压软管连接主机与储料端，这种布局的核心考量是作业灵活性——作业人员可背负或手持主机端操作，储料单元放置在作业面周边，无需频繁移动储料容器，适配高空作业、狭窄舱内作业等移动范围受限的场景。

　　主机部分的框架采用圆管弯折成型的一体式防护架，既作为手持操作的握持结构，也能对内部的调压阀、流体换向阀、压力检测元件形成物理防护，避免作业过程中磕碰损伤核心阀组；操作手柄设置在主机顶部，集成了扳机式流量控制开关，操作人员单手握持即可完成启停与流量调节，符合人体工程学的操作角度设计，能够降低长时间作业的操作疲劳。连接主机与储料单元的高压软管采用双层钢丝编织结构，内层为耐溶剂腐蚀的丁腈橡胶材质，外层为耐磨聚氨酯层，单根软管长度适配常规作业半径需求，管路两端采用快插式自锁接头，接头处设计有双重密封结构，在250巴的额定工作压力下不会出现介质渗漏问题，同时快插结构能够快速完成管路拆装，便于设备转场运输时的收纳。

　　两个储料单元采用方形金属壳体结构，顶部设置有加注口与泄压阀，侧面预留液位观察窗，能够直观观测剩余介质量，储料单元底部设计有防滑支撑脚，放置在不平整作业面时也能保持稳定，避免介质倾洒。从安装边界尺寸来看，主机防护架的宽度控制在400毫米以内，高度不超过600毫米，整体重量控制在单人可手持操作的范围内，储料单元的单箱容积适配常规4小时连续作业的介质消耗量，无需频繁加注。在功能特性上，这款喷射泵的额定输出压力稳定在250巴，双路输出的压力差控制在±2巴以内，能够保证双组分介质的混合比例精度，避免因压力偏差导致的涂层固化异常、喷涂厚度不均问题；主机内部的调压结构采用溢流阀配合压力传感器的闭环控制逻辑，当末端喷嘴堵塞导致管路压力超限时，

　　溢流阀会自动开启泄压，避免管路爆裂风险。设计过程中，核心阀组的流道采用圆弧过渡结构，减少介质在流道内的压力损失，同时降低高粘度介质在流道内的残留，减少设备清洗的工作量；所有与介质接触的金属部件均采用不锈钢材质，适配弱酸碱、溶剂类、水性涂料等多种介质的输送需求，拓展设备的适用场景。在实际选型适配中，这类喷射泵可根据作业需求更换不同通径的喷嘴，适配从低粘度清洗剂到高粘度防腐涂料的不同介质输出需求，双路独立的流道设计也支持单路独立作业，当仅需单种介质输送时，可封堵其中一路输出，切换为单泵模式使用，提升设备的利用率。设备的管路排布上，两根高压软管采用等长设计，避免因管路长度差导致的介质到达末端的时间差，保证双组分介质在喷嘴处的混合比例稳定，软管外部设计有耐磨护套，在拖拽移动过程中不会因地面摩擦损坏软管外层。主机框架的底部设计有管路固定卡扣，非作业状态下可将两根高压软管盘绕后固定在框架上，减少收纳空间占用，同时避免管路弯折导致的内层损伤。
