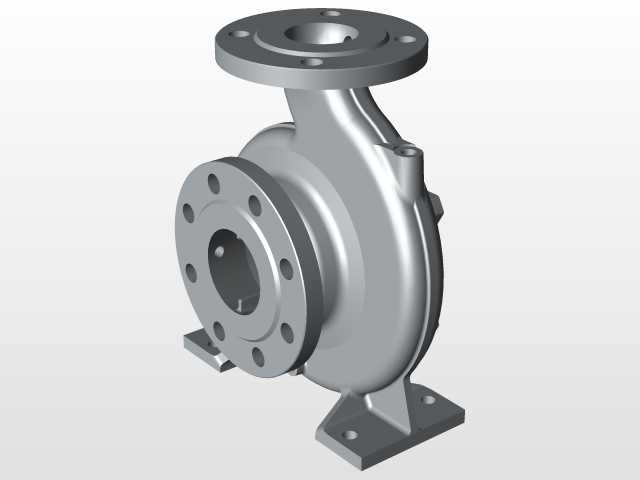

单级离心泵壳体铸造结构三维数模

　　该结构为单级离心泵的核心承压壳体部件，是整泵实现流体能量转换的基础承载构件，在给排水、暖通循环、化工流体输送、农田灌溉等场景中，作为离心泵的主体容纳结构，为叶轮、密封组件、泵轴等核心零件提供安装定位基准，同时承受流体输送过程中的压力载荷、管路传递的振动载荷以及设备运行产生的热应力。从结构设计逻辑来看，该壳体采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速流体的动能平稳转化为压力能，降低流道内的水力损失，减少湍流引发的振动与噪声，这一结构经过多轮流场仿真迭代，流道型线的曲率过渡经过优化，避免出现局部低压区引发的气蚀问题，延长壳体的实际使用寿命。进出口均采用法兰连接结构，

　　法兰端面上的螺栓孔位置度严格遵循管路连接标准，能够直接与同公称通径、同压力等级的工业管路对接，法兰密封面的平面度、粗糙度满足静密封安装要求，可适配非金属垫片或金属缠绕垫片实现可靠密封，防止输送过程中的流体泄漏。底部设置的一体式安装支座，与壳体采用一体化铸造结构，支座上的安装孔位经过载荷校核，能够承担整泵的自重以及运行过程中的动载荷，安装时可通过螺栓将泵体固定在混凝土基础或钢制机架上，支座的支撑面经过机加工处理，保证安装后泵轴的水平度符合装配要求，避免轴系不对中引发的轴承磨损、机械密封泄漏等故障。壳体顶部设置的排气螺孔结构，用于泵组启动前排出泵腔内部的空气，避免气缚现象导致泵无法正常吸液，侧面预留的密封腔安装位，

　　可根据输送介质的特性适配填料密封或机械密封结构，满足不同工况的密封需求。建模过程中，壳体的壁厚按照公称压力等级下的强度要求设计，不同部位的壁厚根据承压情况做差异化处理，法兰与壳体连接位置、支座与壳体连接位置均设置了铸造圆角，避免应力集中导致的铸件开裂或运行过程中的疲劳损坏，流道内部的型面按照铸造工艺要求预留了拔模斜度，同时考虑了铸造后的清砂工艺空间，避免出现无法清砂的封闭死角。在实际选型适配过程中，该壳体的进出口中心高、安装支座的孔距尺寸与同参数的标准化工离心泵安装尺寸完全兼容，可直接替换同型号的老旧泵壳部件，降低设备维护的配件成本，壳体的外形边界经过优化，在保证承压强度的前提下尽可能缩小整体体积，减少设备安装所需的空间占用，

　　适配狭小泵房内的设备布置需求。针对不同的输送介质，该壳体结构可适配铸铁、铸钢、不锈钢等多种铸造材质，建模时的壁厚参数可根据材质的力学性能做对应调整，无需改动整体的安装连接尺寸，即可覆盖清水输送、弱腐蚀化工介质输送、高温介质输送等多种工况的使用需求。
