电缆安装用插接式传感固定装置

　　在工业电气布线、设备内部线缆接驳的作业场景里，这类线缆安装固定用的传感类装置，主要承担线缆到位检测、插接状态反馈以及安装导向的多重作用，常见于成套电气柜内部布线、自动化设备线缆接驳工位、轨道交通车辆线缆布设等场景，能替代传统人工核验的工序，实时反馈电缆是否插接到位，避免虚接、松脱带来的设备断电、信号中断等故障。从结构设计来看，装置主体采用一体式基座加功能腔体的布局，底部带安装法兰边，法兰边上预留两个沉头安装孔，安装时可通过M4或者M5的内六角螺丝直接固定在安装面板或者设备机架上，安装孔的中心距按照常规电气组件安装模数设计，能适配市面上多数标准安装位的开孔尺寸，不需要额外做安装位的二次加工，降低现场装配的改造成本。

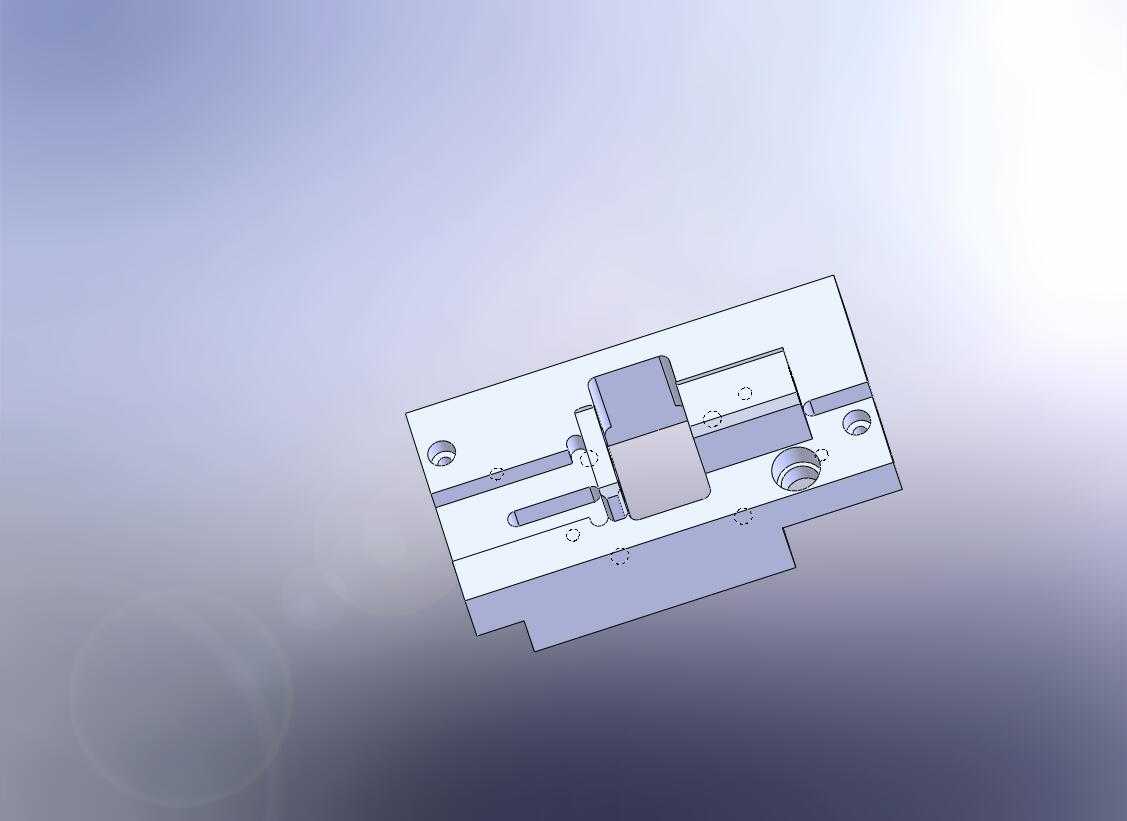

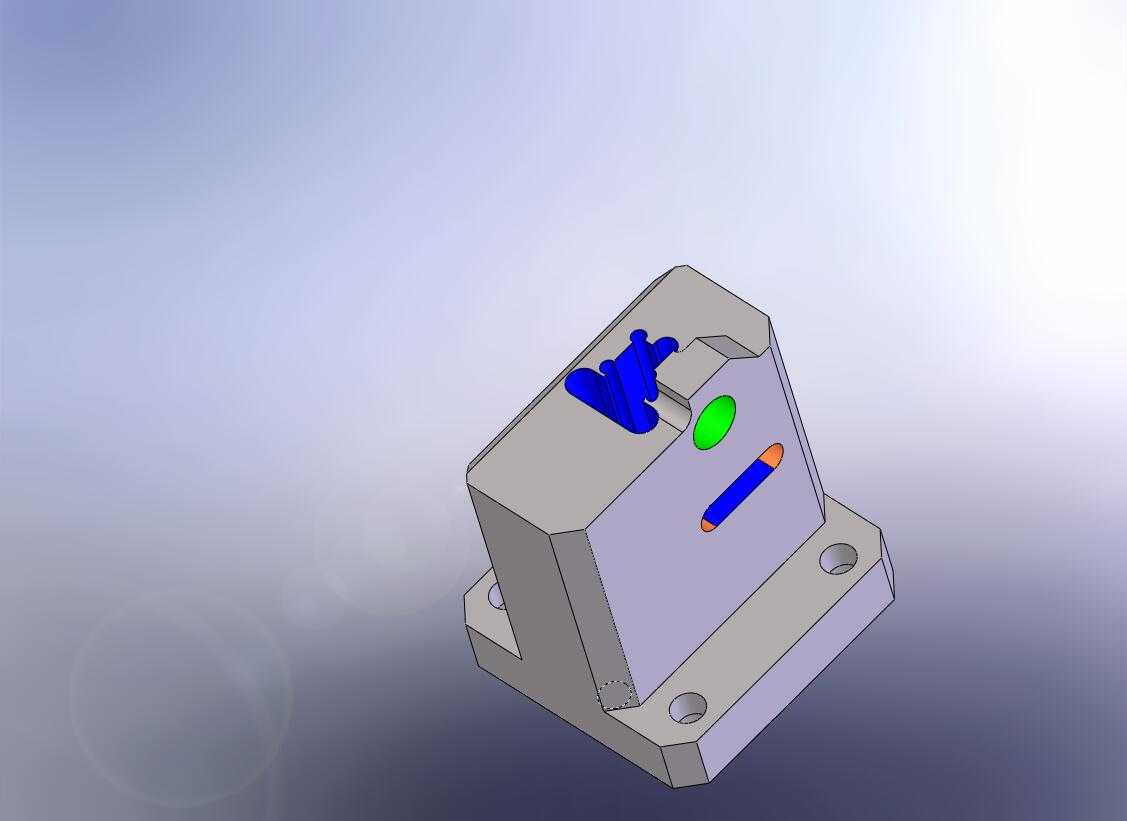

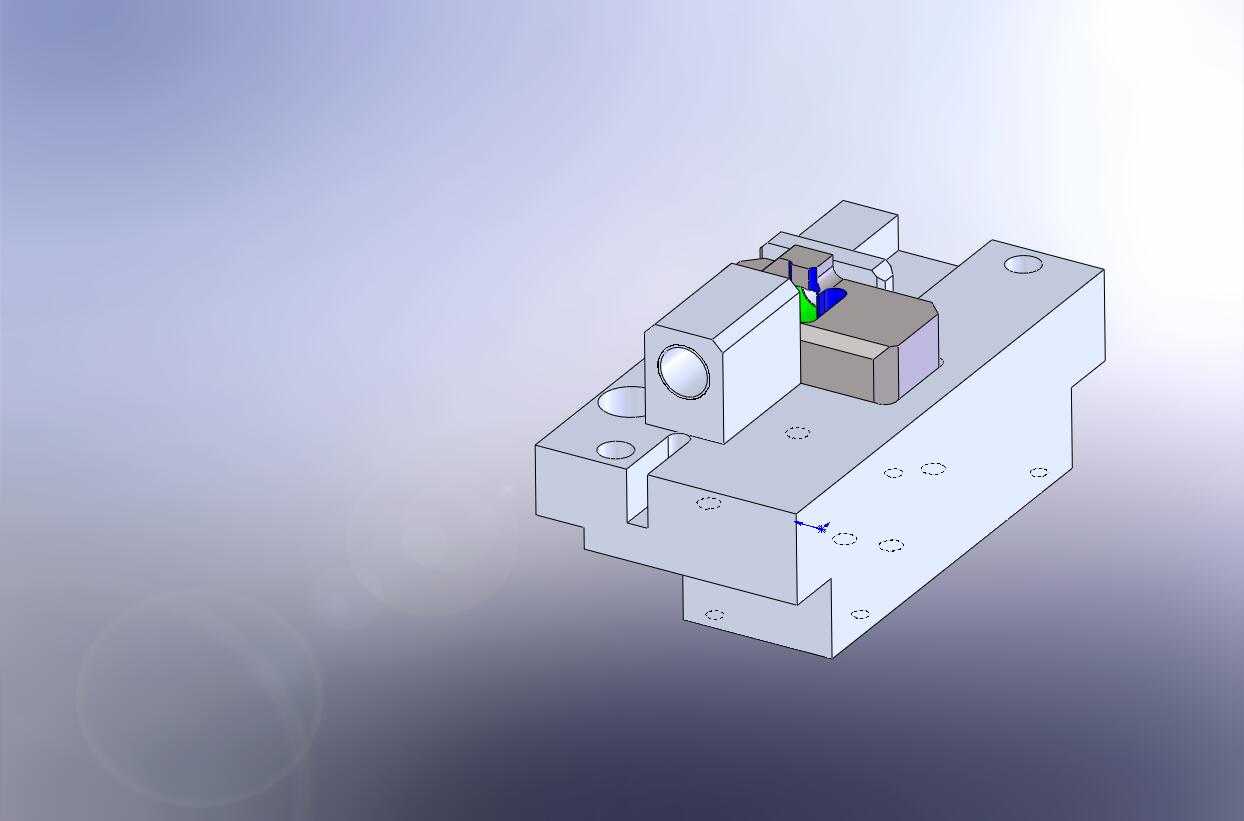

　　基座主体的腔体部分做了加强筋过渡，在法兰边和腔体的连接处设置了0.5mm的圆角过渡，既避免注塑或者机加工过程中的应力集中问题，也能减少安装时棱角对线缆外皮的划伤风险。装置顶部设置了快插式的线缆导入结构，蓝色的弹性卡扣件采用悬臂梁式卡扣设计，当电缆插入到设定深度时，卡扣会自动卡入电缆预设的卡槽位置，提供足够的拉脱阻力，按照常规工业线缆的固定要求，该卡扣能承受不小于50N的轴向拉拔力，满足设备运输、运行过程中的抗振动需求，不会因为设备启停的振动导致线缆松脱。腔体侧面设置了状态指示结构，绿色的指示块对应线缆插接到位的状态，橙色的顶杆结构则是到位触发件，当电缆插入到指定深度时，会推动顶杆触发行程检测结构，同时带动绿色指示块弹出，

　　现场作业人员不需要借助额外检测工具，肉眼就能判断安装是否到位，大幅提升现场布线的作业效率，也方便后期运维时快速排查线缆连接故障。在设计思路上，这款装置优先考虑了现场装配的便捷性，整体没有零散的小零件，所有功能结构都集成在主体基座上，装配时不需要额外组合配件，直接通过底部法兰固定后即可穿线使用，减少了装配环节的零件管理成本。装置的外形尺寸控制得十分紧凑，整体高度不超过60mm，基座宽度不超过40mm，在狭小的电气柜安装空间里也能灵活布置，不会和周边的电气元件产生安装干涉。安装边界方面，装置前方需要预留不小于30mm的线缆操作空间，方便作业人员插拔线缆，顶部需要预留10mm的卡扣操作空间，后期维护时可以直接按压顶部的蓝色卡扣解锁，

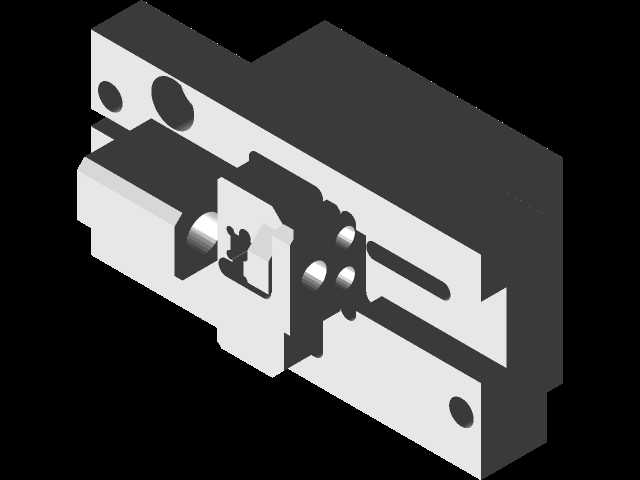

　　快速拔出线缆进行更换，不需要拆卸整个装置。装置的腔体内部做了导向斜面设计，线缆插入时会顺着斜面自动对中，即使作业人员插接时存在一定的角度偏差，也能顺利导入到插接位置，降低对作业人员的操作熟练度要求。考虑到工业现场的复杂环境，装置的结构间隙都做了限位设计，卡扣的活动间隙控制在0.2mm以内，既保证卡扣活动顺畅，也能避免灰尘、金属碎屑进入腔体内部导致的卡扣卡滞问题，适配多粉尘、有轻微振动的工业车间使用场景。在实际选型应用中，这类装置可以搭配不同线径的电缆使用，只需要更换对应尺寸的顶部卡扣适配套即可，主体基座可以通用，降低不同项目的物料备货种类，适合批量布线的项目使用。和传统的线缆固定接头相比，这款装置集成了到位检测和状态指示功能，不需要额外搭配接近开关或者检测传感器，就能实现线缆连接状态的实时反馈，在自动化设备的信号线缆接驳、动力线缆固定场景中，能减少额外检测元件的采购成本和安装布线工作量，整体的集成度更高，占用的安装空间更小。
