传感器安装固定基座结构设计

　　这款传感器安装固定基座，是工业传感检测场景中承担定位、承载、防护功能的核心结构件，在自动化产线的工件到位检测、精密装配工位的位置反馈、检测设备的传感单元固定环节都有广泛应用。从实际使用场景来看，这类基座常被安装在检测工位的安装立板、滑台模组的侧装面、工装夹具的定位基准旁，用来固定对射式、漫反射式或者接触式传感元件，避免传感元件直接受设备运行振动、工位碎屑飞溅、装配外力磕碰的影响，保障检测信号的稳定输出。

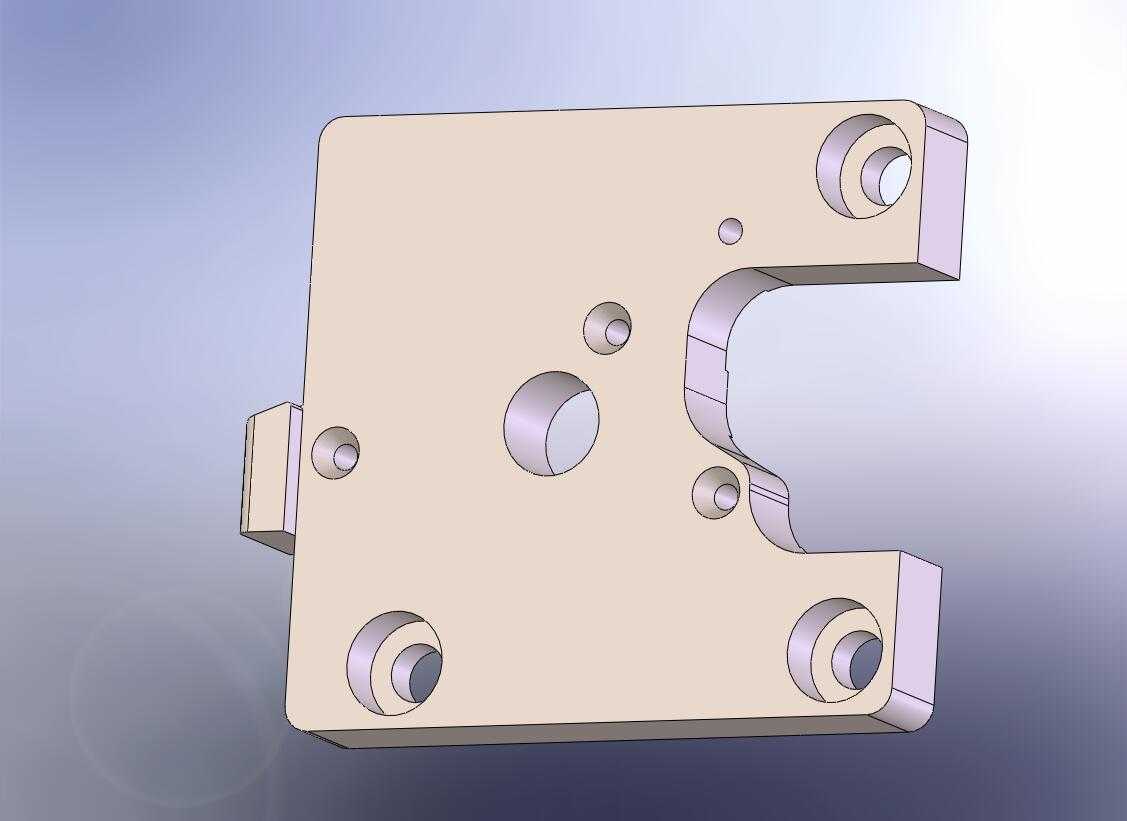

　　从功能特性上看，基座主体采用一体式铣削成型的结构，没有拼接焊缝或者装配式连接缝隙，整体刚性表现优异，在设备长期运行的振动工况下不会出现连接松动、基准偏移的问题。基座上的多组安装孔做了差异化的孔径设计，四个边角的大直径沉孔是用来将基座整体固定在设备安装面的，沉孔深度可以完全容纳内六角螺栓的头部，避免螺栓突出基座表面干涉周边运动部件；中部的大直径通孔是传感元件的穿装通道，孔径公差按照H7级精度控制，能保证传感元件装入后和安装基准面的同轴度偏差控制在0.02mm以内，避免检测光路或者测头出现偏斜；周边分布的小直径螺纹孔是用来安装传感元件的锁紧压片、防护挡板或者走线卡扣的，螺纹孔深度按照1.5倍螺距设计，既保证锁紧力足够，又不会因为孔深过薄出现螺纹滑牙的问题。基座一侧的C型开口结构是专门为传感元件的检测端预留的避让空间，开口的两个平行面做了0.1mm的平面度处理，能适配带安装法兰的传感元件快速卡装定位，不需要额外调整检测角度，安装时直接将传感元件从侧面滑入开口位置，拧动锁紧螺钉即可完成固定，相比传统的圆孔穿装结构，拆装维护的效率能提升40%以上，尤其适合需要频繁更换传感元件的多品种小批量产线场景。

　　设计思路上，这款基座没有采用多余的轻量化镂空结构，因为传感安装件的核心需求是稳定性而非减重，整体壁厚保持均匀的8mm厚度，在开口位置的应力集中处做了R2的圆角过渡，避免长期受振动载荷出现应力开裂。基座的安装基准面做了精铣处理，表面粗糙度控制在Ra1.6，和设备安装面贴合时的缝隙不超过0.01mm，能保证安装后的位置重复精度。所有孔位的位置度公差按照±0.02mm控制，和安装基准的垂直度公差控制在0.015mm以内，完全满足精密检测工位的传感安装精度要求。

　　从安装边界尺寸来看，基座整体轮廓为矩形结构，长宽尺寸控制在120mm100mm范围内，整体厚度15mm，安装时需要预留的周边操作空间不小于150mm130mm，方便使用内六角扳手拧动固定螺栓。C型开口的宽度为25mm，深度为30mm，可以适配外径20mm以内的柱形传感元件安装。边角沉孔的中心距分别为90mm和70mm，和市面上主流的传感安装支架、工装载板的孔位参数完全兼容，不需要额外做安装板的二次打孔加工，能直接替换原有老旧设备上的变形基座，降低设备维护的改造成本。基座的非安装面做了普通喷砂氧化处理，不会产生反光干扰光电类传感器的检测信号，同时表面的氧化层能提升基座的抗锈蚀能力，在有少量切削液飞溅的机加工检测工位也能长期使用，不会出现锈渍污染传感元件镜头的问题。在走线设计上，基座侧面预留的小螺纹孔可以安装尼龙走线卡扣，将传感元件的线缆固定在基座侧面，避免设备运动部件拉扯线缆导致传感元件移位，进一步提升检测系统的运行稳定性。
