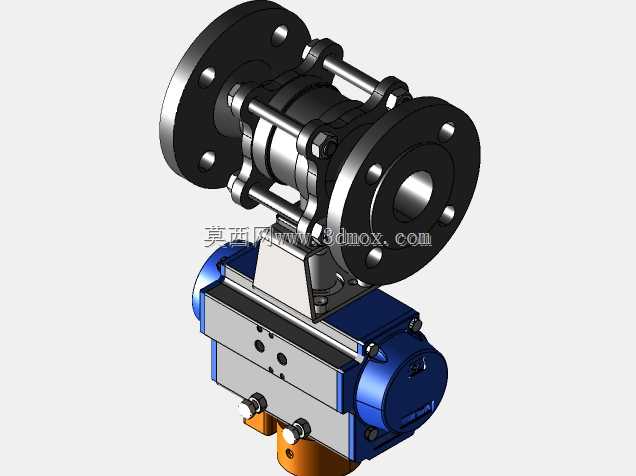

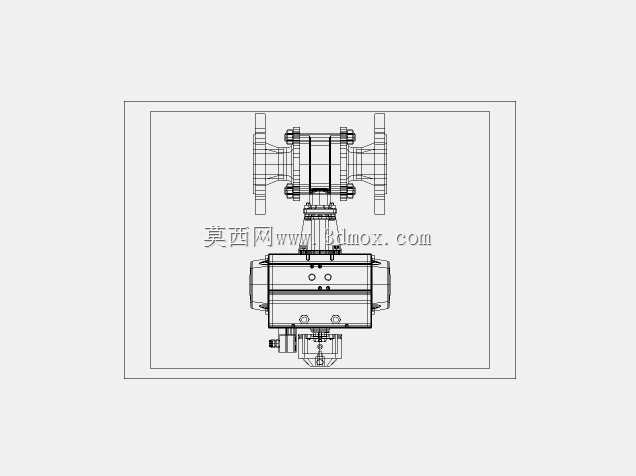

DN40PN40法兰式气动球阀结构设计

这款法兰连接式气动球阀，主要面向工业流体管路系统的通断控制场景，在化工、市政供水、轻工制程、暖通循环、中小型油气输送支路等场景中应用广泛，可适配水、轻质油品、低压气体、弱腐蚀性化工介质等多种流体的管路控制需求，相比手动球阀，它可接入气动控制系统实现远程自动操控，无需人员近距离操作阀门，在高空布设管路、狭小安装空间、存在介质泄漏风险的管段中，能大幅降低操作人员的作业强度与安全风险，也可适配自动化产线的流体管路时序控制需求，配合电磁阀、限位开关可实现阀门开度状态的信号反馈与自动启闭控制。产品整体采用三段式法兰连接结构，阀体部分为三片式螺栓紧固结构，相比两片式球阀，三片式结构在维修更换内部密封件时无需将整个阀体从管路上拆下，仅需松开阀体连接螺栓即可取出阀芯与密封组件，大幅降低后期运维的拆装工作量。上部搭载的气动执行机构采用齿轮齿条式回转驱动结构，气源接入后可驱动输出轴做90度回转，精准带动阀芯完成全开或全关动作，执行器侧部预留的气源接口可适配常规工业气动系统的供气压力，底部的行程调节结构可微调阀门的启闭限位，避免阀芯回转过度导致密封面磨损或关闭不严的问题。产品的结构长度为200mm，两端法兰为DN40公称通径规格，适配PN40公称压力等级的管路法兰对接标准，安装时可直接匹配同压力等级同通径的管路法兰，无需额外制作转接件。设计过程中重点考量了安装边界的适配性，执行机构的横向宽度、顶部高度均控制在常规工业管路安装的预留空间范围内，不会出现与周边管路、支架产生干涉的问题；阀体流道采用全通径结构，介质流通时的压损极小，不会出现介质截流、杂质卡滞的问题，阀芯与阀体密封面采用硬密封搭配软密封的复合密封结构，在PN40的额定工作压力下可实现零泄漏截断，执行器与阀体的连接支架采用标准化安装接口，后期如果执行机构出现故障，可直接更换同规格的气动执行器，无需对阀体部分做任何改装，大幅提升产品的全生命周期适配性。
